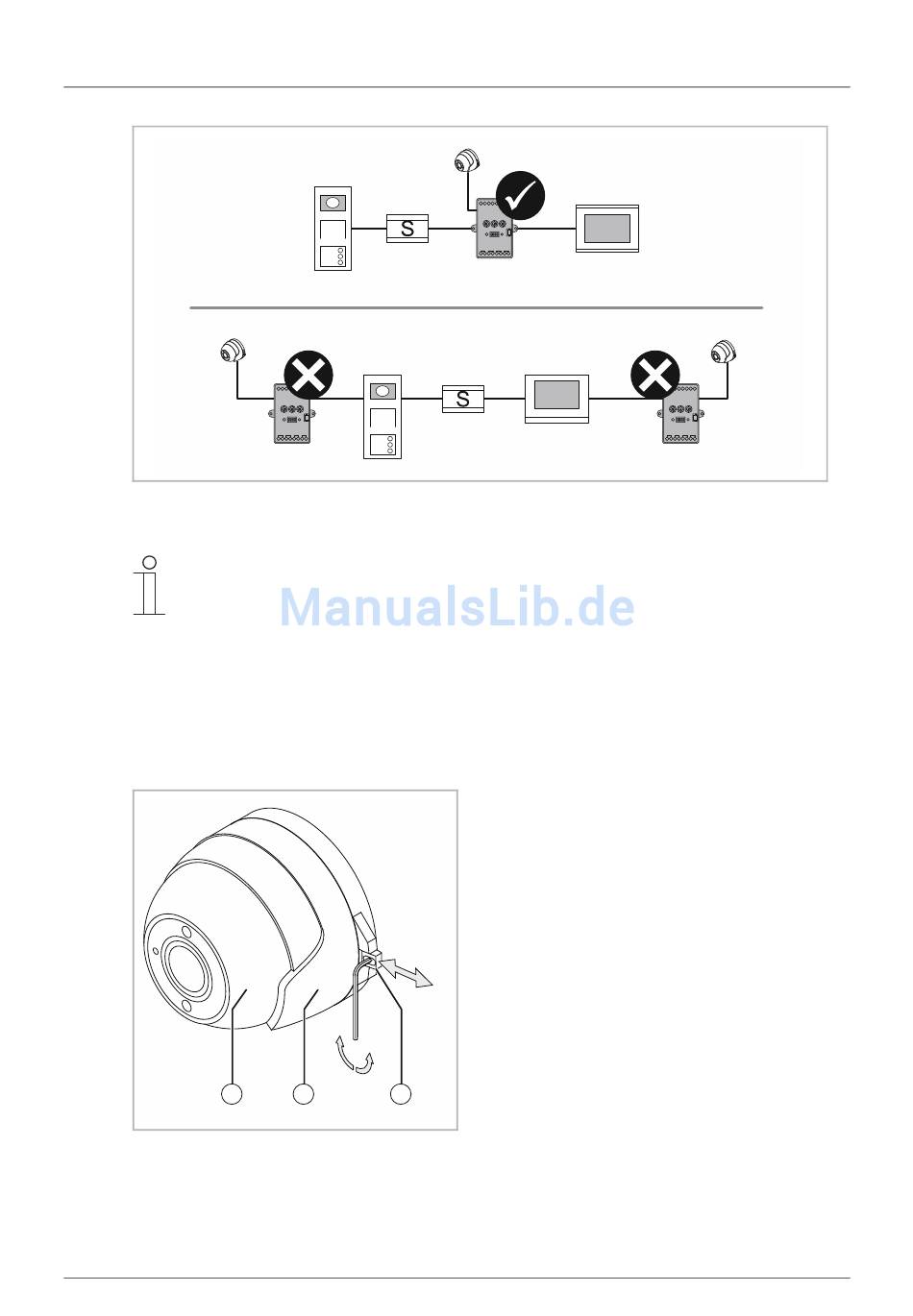

Abb. 9: Anschlussbeispiel System
Hinweis
Die Kamera-Schnittstelle kann nicht als Endgerät im System angeschlossen
werden.
6.4

Einstellung

Führen Sie zum Einstellen des Sichtbereichs die folgenden Schritte durch:
Den Kamerawinkel auf den erforderlichen Sichtbereich einstellen:
1
Abb. 10: Kamerawinkel einstellen
Betriebsanleitung 2CKA001373B9183
2 3
Anschluss, Einbau / Montage
1. Lösen Sie die Feststellung [3] der
Kameraabdeckung [2] (die
Inbusschraube nicht
herausschrauben).
2. Ziehen sie die Feststellung [3] der
Kameraabdeckung nach außen.
– Die Kameraabdeckung ist
freigegeben.
3. Schwenken Sie die Kamera [1] in die
gewünschte Position.
– Die Kamera lässt sich frei
schwenken.
4. Setzen Sie die Kameraabdeckung
wieder fest.
