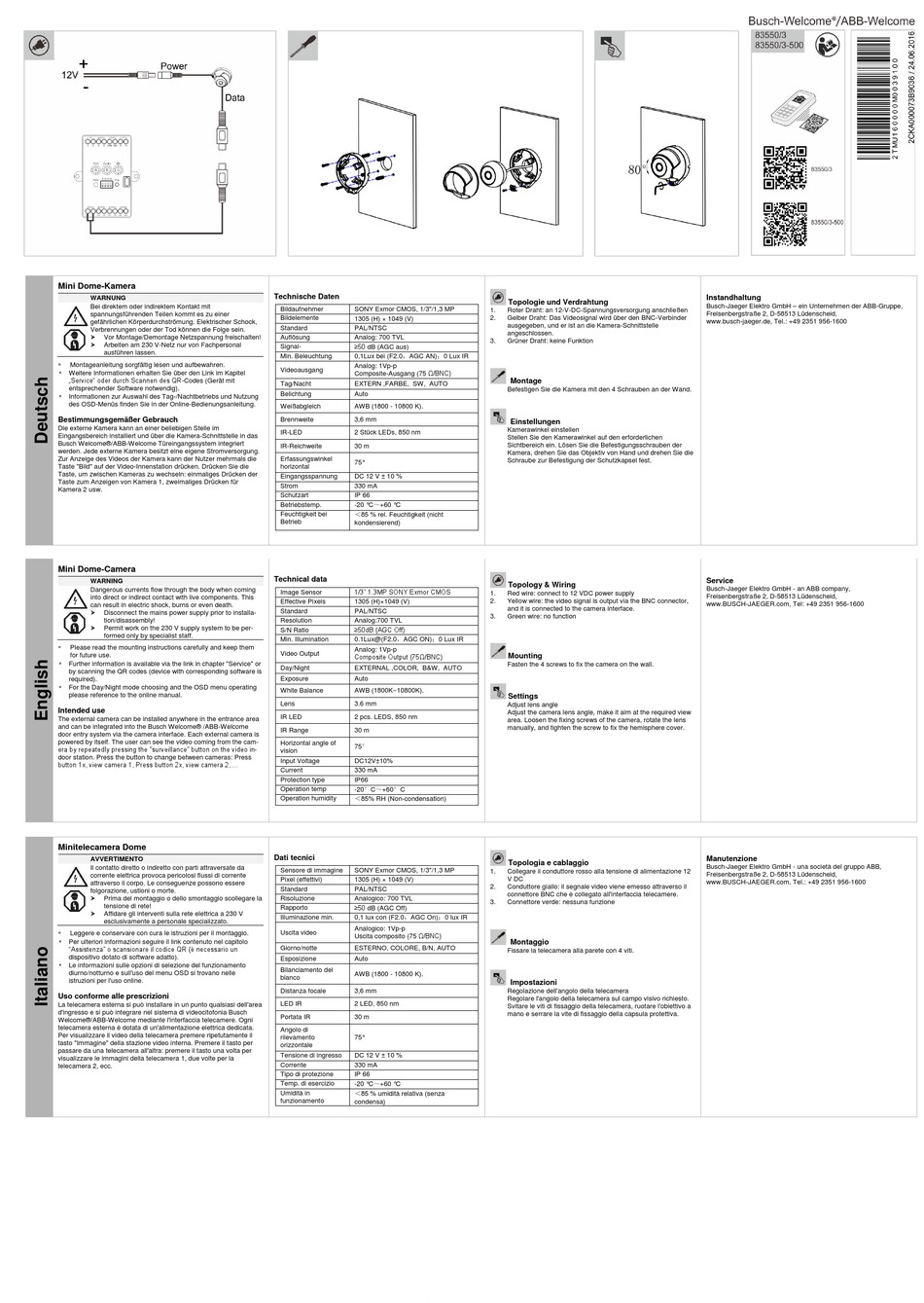

Busch-Jaeger 83550/3 Montageanleitung

Mini Dome-Kamera
WARNUNG
Bei direktem oder indirektem Kontakt mit
spannungsführenden Teilen kommt es zu einer
gefährlichen Körperdurchströmung. Elektrischer Schock,
Verbrennungen oder der Tod können die Folge sein.

Vor Montage/Demontage Netzspannung freischalten!

Arbeiten am 230 V-Netz nur von Fachpersonal
ausführen lassen.

Montageanleitung sorgfältig lesen und aufbewahren.

Weitere Informationen erhalten Sie über den Link im Kapitel
„Service" oder durch Scannen des QR-Codes (Gerät mit
entsprechender Software notwendig).

Informationen zur Auswahl des Tag-/Nachtbetriebs und Nutzung
des OSD-Menüs finden Sie in der Online-Bedienungsanleitung.
Bestimmungsgemäßer Gebrauch
Die externe Kamera kann an einer beliebigen Stelle im
Eingangsbereich installiert und über die Kamera-Schnittstelle in das
Busch Welcome®/ABB-Welcome Türeingangssystem integriert
werden. Jede externe Kamera besitzt eine eigene Stromversorgung.
Zur Anzeige des Videos der Kamera kann der Nutzer mehrmals die
Taste "Bild" auf der Video-Innenstation drücken. Drücken Sie die
Taste, um zwischen Kameras zu wechseln: einmaliges Drücken der
Taste zum Anzeigen von Kamera 1, zweimaliges Drücken für
Kamera 2 usw.
Mini Dome-Camera
WARNING
Dangerous currents flow through the body when coming
into direct or indirect contact with live components. This
can result in electric shock, burns or even death.

Disconnect the mains power supply prior to installa-
tion/disassembly!

Permit work on the 230 V supply system to be per-
formed only by specialist staff.

Please read the mounting instructions carefully and keep them
for future use.

Further information is available via the link in chapter "Service" or
by scanning the QR codes (device with corresponding software is
required).

For the Day/Night mode choosing and the OSD menu operating
please reference to the online manual.
Intended use
The external camera can be installed anywhere in the entrance area
and can be integrated into the Busch Welcome® /ABB-Welcome
door entry system via the camera interface. Each external camera is
powered by itself. The user can see the video coming from the cam-
era by repeatedly pressing the "surveillance" button on the video in-
door station. Press the button to change between cameras: Press
button 1x, view camera 1, Press button 2x, view camera 2, ...
Minitelecamera Dome
AVVERTIMENTO
Il contatto diretto o indiretto con parti attraversate da
corrente elettrica provoca pericolosi flussi di corrente
attraverso il corpo. Le conseguenze possono essere
folgorazione, ustioni o morte.

Prima del montaggio o dello smontaggio scollegare la
tensione di rete!

Affidare gli interventi sulla rete elettrica a 230 V
esclusivamente a personale specializzato.

Leggere e conservare con cura le istruzioni per il montaggio.

Per ulteriori informazioni seguire il link contenuto nel capitolo
"Assistenza" o scansionare il codice QR (è necessario un
dispositivo dotato di software adatto).

Le informazioni sulle opzioni di selezione del funzionamento
diurno/notturno e sull'uso del menu OSD si trovano nelle
istruzioni per l'uso online.
Uso conforme alle prescrizioni
La telecamera esterna si può installare in un punto qualsiasi dell'area
d'ingresso e si può integrare nel sistema di videocitofonia Busch
Welcome®/ABB-Welcome mediante l'interfaccia telecamere. Ogni
telecamera esterna è dotata di un'alimentazione elettrica dedicata.
Per visualizzare il video della telecamera premere ripetutamente il
tasto "Immagine" della stazione video interna. Premere il tasto per
passare da una telecamera all'altra: premere il tasto una volta per
visualizzare le immagini della telecamera 1, due volte per la
telecamera 2, ecc.
Technische Daten
Bildaufnehmer SONY Exmor CMOS, 1/3"/1,3 MP
Bildelemente 1305 (H) × 1049 (V)
(effektiv)
Standard PAL/NTSC
Auflösung Analog: 700 TVL
≥50 dB (AGC aus)
Signal-
Rauschabstand
Min. Beleuchtung 0,1Lux bei (F2.0，AGC AN)；0 Lux IR
AN
Analog: 1Vp-p
Videoausgang
Composite-Ausgang (75 Ω/BNC)
Tag/Nacht EXTERN ,FARBE, SW, AUTO
Belichtung Auto
Weißabgleich AWB (1800 - 10800 K).
Brennweite 3,6 mm
IR-LED 2 Stück LEDs, 850 nm
IR-Reichweite 30 m
Erfassungswinkel
75°
horizontal
Eingangsspannung DC 12 V ± 10 %
Strom 330 mA
Schutzart IP 66
Betriebstemp. -20 ° C～+60 ° C
＜85 % rel. Feuchtigkeit (nicht
Feuchtigkeit bei
Betrieb
kondensierend)
Technical data
1/3" 1.3MP SONY Exmor CMOS
Image Sensor
Effective Pixels 1305 (H)×1049 (V)
Standard PAL/NTSC
Resolution Analog:700 TVL
≥50dB (AGC Off)
S/N Ratio
Min. Illumination 0.1Lux@(F2.0，AGC ON)；0 Lux IR
ON
Analog: 1Vp-p
Video Output
Composite Output (75Ω/BNC)
Day/Night EXTERNAL ,COLOR, B&W, AUTO
Exposure Auto
White Balance AWB (1800K~10800K).
Lens 3.6 mm
IR LED 2 pcs. LEDS, 850 nm
IR Range 30 m
Horizontal angle of
75°
vision
Input Voltage DC12V±10%
Current 330 mA
Protection type IP66
Operation temp
-20°C～+60°C
＜85% RH (Non-condensation)
Operation humidity
Dati tecnici
Sensore di immagine SONY Exmor CMOS, 1/3"/1,3 MP
Pixel (effettivi) 1305 (H) × 1049 (V)
Standard PAL/NTSC
Risoluzione Analogico: 700 TVL
Rapporto ≥50 dB (AGC Off)
segnale/rumore
Illuminazione min. 0,1 lux con (F2.0，AGC On)；0 lux IR
On
Analogico: 1Vp-p
Uscita video
Uscita composito (75 Ω/BNC)
Giorno/notte ESTERNO, COLORE, B/N, AUTO
Esposizione Auto
Bilanciamento del
AWB (1800 - 10800 K).
bianco
Distanza focale 3,6 mm
LED IR 2 LED, 850 nm
Portata IR 30 m
Angolo di
rilevamento 75°
orizzontale
Tensione di ingresso DC 12 V ± 10 %
Corrente 330 mA
Tipo di protezione IP 66
Temp. di esercizio
-20 ° C～+60 ° C
＜85 % umidità relativa (senza
Umidità in
funzionamento
condensa)
Topologie und Verdrahtung
1. Roter Draht: an 12-V-DC-Spannungsversorgung anschließen
2. Gelber Draht: Das Videosignal wird über den BNC-Verbinder
ausgegeben, und er ist an die Kamera-Schnittstelle
angeschlossen.
3. Grüner Draht: keine Funktion
Montage
Befestigen Sie die Kamera mit den 4 Schrauben an der Wand.
Einstellungen
Kamerawinkel einstellen
Stellen Sie den Kamerawinkel auf den erforderlichen
Sichtbereich ein. Lösen Sie die Befestigungsschrauben der
Kamera, drehen Sie das Objektiv von Hand und drehen Sie die
Schraube zur Befestigung der Schutzkapsel fest.
Topology & Wiring
1. Red wire: connect to 12 VDC power supply
2. Yellow wire: the video signal is output via the BNC connector,
and it is connected to the camera interface.
3. Green wire: no function
Mounting
Fasten the 4 screws to fix the camera on the wall.
Settings
Adjust lens angle
Adjust the camera lens angle, make it aim at the required view
area. Loosen the fixing screws of the camera, rotate the lens
manually, and tighten the screw to fix the hemisphere cover.
Topologia e cablaggio
1. Collegare il conduttore rosso alla tensione di alimentazione 12
V DC
2. Conduttore giallo: il segnale video viene emesso attraverso il
connettore BNC che è collegato all'interfaccia telecamere.
3. Connettore verde: nessuna funzione
Montaggio
Fissare la telecamera alla parete con 4 viti.
Impostazioni
Regolazione dell'angolo della telecamera
Regolare l'angolo della telecamera sul campo visivo richiesto.
Svitare le viti di fissaggio della telecamera, ruotare l'obiettivo a
mano e serrare la vite di fissaggio della capsula protettiva.
Instandhaltung
Busch-Jaeger Elektro GmbH – ein Unternehmen der ABB-Gruppe,
Freisenbergstraße 2, D-58513 Lüdenscheid,
www.busch-jaeger.de, Tel.: +49 2351 956-1600
Service
Busch-Jaeger Elektro GmbH - an ABB company,
Freisenbergstraße 2, D-58513 Lüdenscheid,
www.BUSCH-JAEGER.com, Tel: +49 2351 956-1600
Manutenzione
Busch-Jaeger Elektro GmbH - una società del gruppo ABB,
Freisenbergstraße 2, D-58513 Lüdenscheid,
www.BUSCH-JAEGER.com, Tel.: +49 2351 956-1600
