Betriebsanleitung Regelelektronik KR-HS/HD
Allgemeines
häwa-Schaltschrankkühlgeräte können mit 2 verschiedenen Ausführungen der Regelelektronik geliefert werden.
Regelelektronik Standardcontroller KR-HS: Regelplatine mit 1 Temperaturfühler im Gerät eingebaut
Regelelektronik Displaycontroller KR-HD: Regelplatine mit 4 Temperaturfühlern im Gerät und Bedieneinheit in der Gerätefrontseite eingebaut.
Für Master-Slave-Betrieb, PC oder Fernüberwachung kann optional noch ein Schnittstellenmodul KR-RS485 mit eingebaut werden. Siehe hierzu auch
gerätespezifische Betriebsanleitung und Anschlußplan KR-HS/HD.
Mit * gekennzeichnete Funktionen sind standardmäßig nur bei Ausführung Displaycontroller KR-HD integriert.
Geräte-Funktionen/Bedienung
Temperatureinstellung
Die gewünschte Schaltschrankinnentemperatur kann beim Displaycontroller KR-HD an der Bedieneinheit und beim Standardcontroller KR-HS mittels
Jumper auf der Regelplatine eingestellt werden. Werkseinstellung +35°C.
Temperaturregelung
Erreicht die Schaltschrankinnentemperatur den Sollwert (Werkseinstellung 35°C) wird die Kühlung eingeschaltet und nach Unterschreitung der
Schalthysterese (Werkseinstellung 5K) wieder ausgeschaltet. Bestimmte Fehlermeldungen oder die Wiedereinschaltverzögerung können die Kühlung
verhindern.
Türschalter
Wenn ein Türkontaktschalter angeschlossen ist, wird bei geöffneter Schranktüre der Verdichter sowie der Innenventilator abgeschaltet. Der Innen-
ventilator ist ansonsten ständig in Betrieb und verhindert so Wärmestaus. War während dem Öffnen der Türe die Wiedereinschaltverzögerung aktiv,
bleibt diese auch nach dem Schließen weiter aktiv.
Zum externen Anschluß an Ader 4/5 der Steuerleitung siehe auch Anschlußplan KR-HS/HD.
Störmeldung
Alarmmeldungen können individuell 1 (oder 2*) Störmelderelais zugeordnet werden.
Die potentialfrei herausgeführten Kontakte stehen als Wechsler (Öffner*) zur Verfügung und fallen im Fehlerfalle ab, sodaß auch Netzausfall als Fehler
signalisiert wird.
Zum externen Anschluß an Ader 1/2/3 der Steuerleitung siehe auch Anschlußplan KR-HS/HD.
Test-Modus
Der Testmodus wird nach jeder Netzeinschaltung automatisch durchlaufen. Er kann aber auch über die Bedieneinheit durch 5 Sekunden langes, gleich-
zeitiges Drücken der Tasten gestartet werden.
Der Testmodus wird durch eine LED am Display signalisiert.
Testablauf: 30 Sekunden lang läuft nur der Innenlüfter. Anschließend wird für 3 Minuten der Aussenlüfter und der Kompressor dazugeschaltet, dann der
Kompressor ausgeschaltet. Der Außenlüfter und der Innenlüfter laufen die programmierte Nachlaufzeit nach. Anschließend ist das Kühlgerät im Normal-
Betriebsmodus.
Durch Öffnen des Türkontaktes kann der Testmodus beendet werden.
Master-Slave-Betrieb
Bei Geräten mit Displaycontroller KR-HD und eingebauter Option Schnittstellenmodul KR-RS485 können bis max. 16 Geräte im Master-Slave Betrieb
vernetzt werden.
Die Parameter P00 Sollwert und P10 Temperatureinheit des Masters werden von den Slaves übernommen.
Hat eines der Geräte den Einschaltpunkt erreicht, werden alle Geräte nacheinander mit je 1 Sekunde Verzögerung eingeschaltet. Erst nachdem das
letzte Gerät den Abschaltpunkt erreicht hat, werden alle Geräte wieder ausgeschaltet. Hat jedoch ein Gerät den Sollwert um 10K oder die Schrankinnen-
temperatur 15°C unterschritten, wird das betroffene Gerät sofort abgeschaltet.
Störmeldungen werden am betroffenen Gerät und am Master signalisiert, jedoch wird nur das betroffene Gerät abgeschaltet. Die Kommunikation
zwischen Master und Slaves wird ständig überwacht, bei Kommunikationsfehlern wird Alarm A14 ausgelöst und die Slaves abgeschaltet.
Wirkung der Türschalter siehe Programmierung P13.
Die Verbindung der Geräte erfolgt über die RS485-Schnittstelle (9-polige SUB-D-Buchse auf der Geräterückseite). Um die EMVVorschrift einzuhalten,
sind nur die von häwa lieferbaren abgeschirmten Y-Kabel zu verwenden.
Weitere Funktionen Siehe Liste "Programmierung"

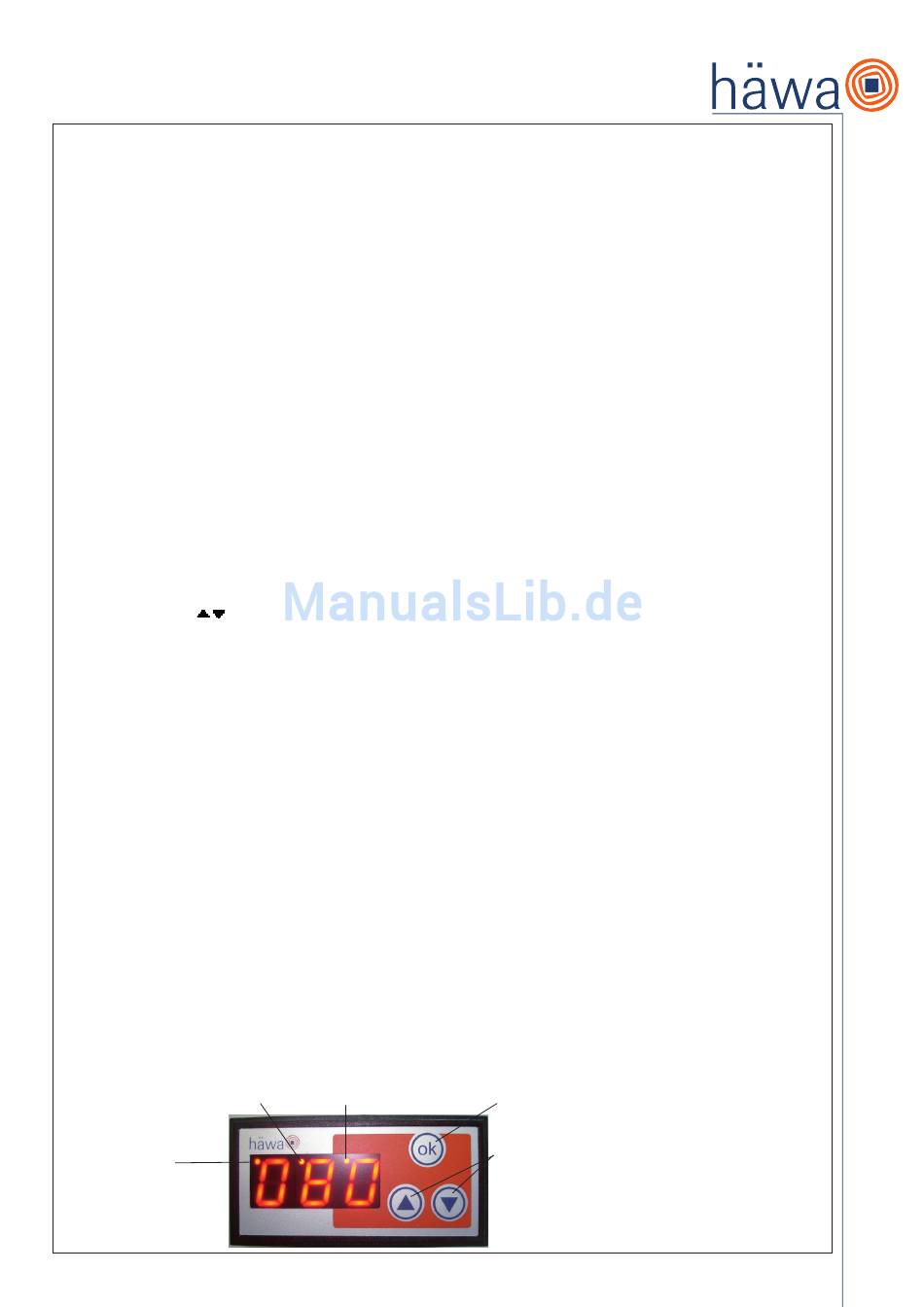

Bedieneinheit KR-B *
Nach Anlegen der Betriebsspannung wird am Display die Software-Versionsnummer für kurze Zeit angezeigt und dann in den Grundzustand überge-
gangen. Im Grundzustand wird am Display die Innentemperatur TS1 angezeigt. Fehlermeldungen werden im Wechsel mit der Innentemperatur (je 1
Sekunde lang) angezeigt. Als Temperaturanzeige sind °C und °F möglich. Bei °F leuchtet die mittlere LED. Eingeschaltete Kühlung wird durch die linke
LED signalisiert.
Über die Bedieneinheit lassen sich diverse Parameter innerhalb vorgegebener Grenzwerte verändern. Als Werkseinstellung sind die in der Liste
"Programmierung" aufgeführten Default-Werte für die jeweilige Ausführung KR-HS oder KR-HD programmiert.
LED Temperatureinheit °F
LED Kühlung
LED Testmodus Taste ok (Menü, Speicherung)
Tasten Up/Down
(Parameter-Auswahl,
Erhöhung/Verringerung Werte)
