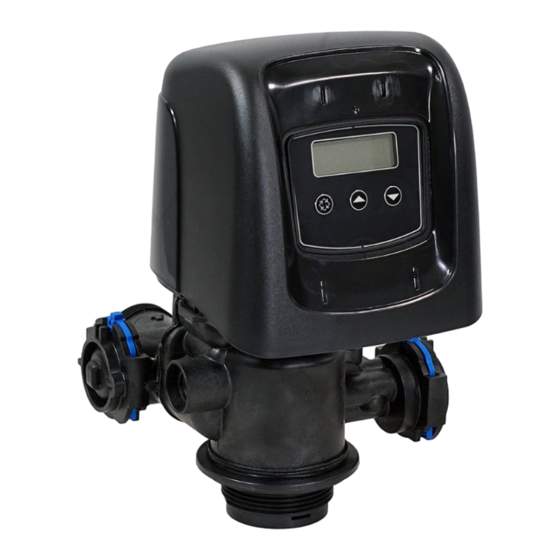

FLECK
5812 SXT
EINRICHTUNGS-
HANDBUCH
WASSERAUFBEREITUNG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Pentair FLECK

Inhaltszusammenfassung für Pentair FLECK

  • Seite 1 FLECK 5812 SXT EINRICHTUNGS- HANDBUCH WASSERAUFBEREITUNG...

  • Seite 2: Inhaltsverzeichnis

    Einrichtungshandbuch Fleck 5812 - SXT - Inhaltsverzeichnis Inhaltsverzeichnis Allgemeines ..........7 1.1.
  • Seite 3 Einrichtungshandbuch Fleck 5812 - SXT - Inhaltsverzeichnis Systemdimensionierung ....... . . 30 4.1.
  • Seite 4 Einrichtungshandbuch Fleck 5812 - SXT - Inhaltsverzeichnis Programmierung ........55 6.1.
  • Seite 5 Einrichtungshandbuch Fleck 5812 - SXT - Inhaltsverzeichnis Inbetriebnahme ........77 7.1.
  • Seite 6 Einrichtungshandbuch Fleck 5812 - SXT - Inhaltsverzeichnis Troubleshooting ........97 10.1.

  • Seite 7: Allgemeines

    Dieses Handbuch dient als Referenz und schließt keine konkrete Systeminstallation ein. Die Person, die dieses Gerät installiert, muss folgende Voraussetzungen besitzen: • Schulungen zur Fleck-Serie, zu SXT-Steuerungen und zur Installation von Wasserenthärtern; • Kenntnisse der Wasseraufbereitung und sachgerechter Steuerungseinstellungen; •...

  • Seite 8: Verwendete Abkürzungen

    Einrichtungshandbuch Fleck 5812 - SXT - Allgemeines 1.5. Verwendete Abkürzungen BLFC ............Solefüllblende (Brine Line Flow Controller) BV ..............Soleventil (Brine Valve) DF..............Gleichstrom (Down Flow) DLFC ............Abflussrateregler (Drain Line Flow Controller) Inj ..............Injektor QC..............Schnellverschluss (Quick Connect) Regen ............Regeneration S&S ..............Dichtungen und Distanzringe (Seals & Spacers) SBV...............Sicherheitssoleventil (Safety Brine Valve)

  • Seite 9: Vorgehen Für Technischen Support

    • Fehlfunktionen durch falsche Konfiguration und/oder Dimensionierung. Pentair lehnt jede Haftung für Geräte ab, die vom Benutzer den Pentair-Produkten vor- oder nachgeschaltet angebracht wurden sowie für Verfahren/Produktionsprozesse, die um die Anlage herum und in Verbindung mit dieser installiert sind. Störungen, Ausfälle, direkte oder indirekte Schäden, die durch solche Geräte oder Prozesse entstehen, sind ebenfalls von der Garantie ausgeschlossen.

  • Seite 10: Sicherheit

    Einrichtungshandbuch Fleck 5812 - SXT - Sicherheit Sicherheit 2.1. Erläuterung der Sicherheitspiktogramme Achtung Warnung Warnt vor einer geringfügigen Warnt vor schwerwiegenden Verletzungsgefahr oder einer erheblichen Verletzungsgefahren und Gefahr von Sachschäden am Gerät oder der Gesundheitsschäden. Umwelt. Gefahr Verpflichtung Warnt vor schwerwiegender Verletzungs- Geltende Norm oder Maßnahme.

  • Seite 11: Gefahren

    Einrichtungshandbuch Fleck 5812 - SXT - Sicherheit 2.3. Gefahren Sämtliche in diesem Dokument enthaltenen Sicherheits- und Schutzanweisungen müssen beachtet werden, um Verletzungen oder bleibende Personenschäden sowie Sach- oder Umweltschäden zu vermeiden. Gleichzeitig müssen sämtliche weiteren gesetzlichen Bestimmungen, Unfall- Umweltschutzmaßnahmen sowie sämtliche anerkannten technischen Bestimmungen hinsichtlich geeigneter und risikofreier Arbeitsverfahren, die im jeweiligen Nutzungsland und -ort des Geräts gelten,...

  • Seite 12: Hygienemaßnahmen

    Einrichtungshandbuch Fleck 5812 - SXT - Sicherheit Montage • Die Montage darf ausschließlich mit Komponenten erfolgen, die den Trinkwassernormen entsprechen; • führen Sie nach der Installation und bevor Sie das Gerät verwenden eine oder mehrere manuelle Regenerationen durch, um das Medienbett zu reinigen. Verwenden Sie bei diesen Vorgängen das Wasser nicht zum menschlichen Verzehr.

  • Seite 13: Beschreibung

    Einrichtungshandbuch Fleck 5812 - SXT - Beschreibung Beschreibung 3.1. Technische Kenndaten Konstruktionsdaten/Eigenschaften Ventilkörper ..........Faserverstärkter Kunststoff Gummikomponenten........EP/EPDM/Silikon Zertifizierung des Ventilmaterials ....DM174, ACS, CE Gewicht (Ventil mit Steuerung) ....2,3 kg (max.) Empfohlener Betriebsdruck......1,4-8,6 bar Max. Eintrittsdruck ........8,6 bar Hydrostatischer Testdruck......20 bar Wassertemperatur ........1 - 43°C Umgebungstemperatur.......0 - 52°C...

  • Seite 14: Eigenschaften Der Durchflussleistung

    Einrichtungshandbuch Fleck 5812 - SXT - Beschreibung Elektrik Eingangsspannung Transformator .....100 bis 240 VAC Eingangsfrequenz........50 bis 60 Hz Ausgangsspannung Transformator ....12 VDC Eingangsspannung Motor......12 VDC Eingangsspannung Steuerung ....12 VDC Max. Leistungsverbrauch Steuerung ..6 W Schutzklasse..........IP 22 Stromversorgung.........100 bis 240 VAC, 50/60 Hz, 0,8 A, Klasse II Transiente Überspannungen.......innerhalb der Grenzen von Kategorie II...
  • Seite 15 Einrichtungshandbuch Fleck 5812 - SXT - Beschreibung DRUCKVERLUST BASIS 2,5" Fließrichtung Gegenstrom Filter Druckunterschied (bar) BASIS 4" Fließrichtung Gegenstrom Filter Druckunterschied (bar) Ref. MKT-IM-017 / B - 22.02.2018 15 / 110...

  • Seite 16: Umrisszeichnung

    Einrichtungshandbuch Fleck 5812 - SXT - Beschreibung 3.2. Umrisszeichnung 3.2.1. Basis 2,5" 16 / 110 Ref. MKT-IM-017 / B - 22.02.2018...

  • Seite 17: Basis 4

    Einrichtungshandbuch Fleck 5812 - SXT - Beschreibung 3.2.2. Basis 4" Ref. MKT-IM-017 / B - 22.02.2018 17 / 110...

  • Seite 18: Beschreibung Und Position Der Komponenten

    Einrichtungshandbuch Fleck 5812 - SXT - Beschreibung 3.3. Beschreibung und Position der Komponenten Steuerung LCD-Display Regen.-Taste Aufwärts-Taste Soleleitung Abwärts-Taste Injektorblock Abflussleitung Mischvorrichtung Einlass Zähler* Auslass Kolben Soleventil Stopfen für Hart- oder Weichwassernachfüllung *Bei zeitgesteuertem Modell nicht vorhanden 18 / 110...
  • Seite 19 Einrichtungshandbuch Fleck 5812 - SXT - Beschreibung DIESE SEITE WURDE ABSICHTLICH FREIGELASSEN Ref. MKT-IM-017 / B - 22.02.2018 19 / 110...

  • Seite 20: Systemregenerationszyklus

    Einrichtungshandbuch Fleck 5812 - SXT - Beschreibung 3.4. Systemregenerationszyklus Information Dieses Ventil ermöglicht, Regenerationen in Fließrichtung und im Gegenstrom durchzuführen. 3.4.1. Regenerationszyklus in Fließrichtung (Betrieb mit 5 Zyklen) Betrieb — Normaler Einsatz Unbehandeltes Wasser wird abwärts durch das Harzbett und anschließend aufwärts durch das Steigrohr geleitet.
  • Seite 21 Einrichtungshandbuch Fleck 5812 - SXT - Beschreibung Information Nur zu Illustrationszwecken. Prüfen Sie stets die Kennzeichnung am Ventilein- und -auslass. BETRIEB NORMALER EINSATZ RÜCKSPÜLEN Auslass Einlass Auslass Einlass Abfluss Ventil Ventil BESALZEN & LANGSAMSPÜLEN SCHNELLSPÜLEN Auslass Einlass Auslass Einlass Abfluss...

  • Seite 22: Regenerationszyklus Im Gegenstrom (Betrieb Mit 5 Zyklen)

    Einrichtungshandbuch Fleck 5812 - SXT - Beschreibung 3.4.2. Regenerationszyklus im Gegenstrom (Betrieb mit 5 Zyklen) Betrieb — Normaler Einsatz Unbehandeltes Wasser wird abwärts durch das Harzbett und anschließend aufwärts durch das Steigrohr geleitet. Die Härteionen verbinden sich mit dem Harz und werden aus dem Rohwasser entfernt, indem sie auf dem Harzbett durch Natriumionen ausgetauscht werden.
  • Seite 23 Einrichtungshandbuch Fleck 5812 - SXT - Beschreibung Information Nur zu Illustrationszwecken. Prüfen Sie stets die Kennzeichnung am Ventilein- und -auslass. BETRIEB NORMALER EINSATZ BESALZEN & LANGSAMSPÜLEN Auslass Einlass Auslass Einlass Abfluss Ventil Ventil Solebehälter RÜCKSPÜLEN SCHNELLSPÜLEN Auslass Einlass Auslass Einlass...

  • Seite 24: Regenerationszyklus Im Gegenstrom, Zuerst Befüllen

    Einrichtungshandbuch Fleck 5812 - SXT - Beschreibung 3.4.3. Regenerationszyklus im Gegenstrom, zuerst Befüllen (Betrieb mit 5 Zyklen) Betrieb — Normaler Einsatz Unbehandeltes Wasser wird abwärts durch das Harzbett und anschließend aufwärts durch das Steigrohr geleitet. Die Härteionen verbinden sich mit dem Harz und werden aus dem Rohwasser entfernt, indem sie auf dem Harzbett durch Natriumionen ausgetauscht werden.
  • Seite 25 Einrichtungshandbuch Fleck 5812 - SXT - Beschreibung Information Nur zu Illustrationszwecken. Prüfen Sie stets die Kennzeichnung am Ventilein- und -auslass. BETRIEB NORMALER EINSATZ SOLEANSAUGEN Auslass Einlass Auslass Einlass Ventil Ventil Solebehälter BETRIEB BESALZEN & LANGSAMSPÜLEN Auslass Einlass Auslass Einlass Abfluss...

  • Seite 26: Filtrationszyklus (Betrieb Mit 3 Zyklen)

    Einrichtungshandbuch Fleck 5812 - SXT - Beschreibung 3.4.4. Filtrationszyklus (Betrieb mit 3 Zyklen) Betrieb — Normaler Einsatz Ungefiltertes Wasser wird abwärts durch das Harz und anschließend aufwärts durch das Steigrohr geleitet. Das Wasser wird gefiltert, während es das Harz passiert.
  • Seite 27 Einrichtungshandbuch Fleck 5812 - SXT - Beschreibung Information Nur zu Illustrationszwecken. Prüfen Sie stets die Kennzeichnung am Ventilein- und -auslass. BETRIEB NORMALER EINSATZ RÜCKSPÜLEN Auslass Einlass Auslass Einlass Abfluss Ventil Ventil BETRIEB SCHNELLSPÜLEN NORMALER EINSATZ Auslass Einlass Auslass Einlass Abfluss...

  • Seite 28: Konfigurationen Für Enthärter In Fließrichtung, Enthärter Im Gegenstrom Und Filter

    Einrichtungshandbuch Fleck 5812 - SXT - Beschreibung 3.5. Konfigurationen für Enthärter in Fließrichtung, Enthärter im Gegenstrom und Filter 3.5.1. Enthärter in Fließrichtung Das Ventil wird mit dem Kolbensatz für , Teilenummer 61960-01, montiert. Der Injektor wird in der unteren Öffnung und der Stopfen in der oberen Öffnung...

  • Seite 29: Am Ventil Verfügbare Optionen

    Einrichtungshandbuch Fleck 5812 - SXT - Beschreibung 3.6. Am Ventil verfügbare Optionen Mischvorrichtung Das Ventil kann mit einer Mischvorrichtung versehen sein (1), die dazu dient, die Wasserhärte am Auslass zu regulieren. Die Verschneidung kann von 0% bis 50% Hartwasser eingestellt werden (d.h. keine Drehung = 0 % Hartwasser und 100% aufbereitetes Wasser und 1-½...

  • Seite 30: Systemdimensionierung

    Einrichtungshandbuch Fleck 5812 - SXT - Systemdimensionierung Systemdimensionierung 4.1. Empfehlungen 4.1.1. Injektor-/DLFC-/BLFC-Ventilkonfiguration Behälter Harzmenge Injektor DLFC BLFC durchmesser Ventiltyp [in] Farbe Farbe [gpm] DF [gpm] UF [gpm] 9 - 21 Violett Braun 22 - 28 Violett 0,25 0,25 29 - 42 Weiß...

  • Seite 31: Weich-/Hartwassernachfüllung

    Einrichtungshandbuch Fleck 5812 - SXT - Systemdimensionierung 4.1.3. Weich-/Hartwassernachfüllung Information Standardmäßig ist das Ventil so eingestellt, dass es eine Weichwassernachfüllung zulässt. Um das Ventil auf Hartwassernachfüllung umzustellen, befolgen Sie untenstehende Anweisungen: Arbeitsvorgang Schrauben Sie die Kappen (4) mit einem flachen Schraubendreher heraus und nehmen Sie sie ab.

  • Seite 32: Dimensionieren Eines Enthärters (Einzelgerät)

    Einrichtungshandbuch Fleck 5812 - SXT - Systemdimensionierung 4.2. Dimensionieren eines Enthärters (Einzelgerät) 4.2.1. Zu berücksichtigende Parameter Bei jeder Installation eines Enthärters ist es von Vorteil, eine vollständige Wasseranalyse vorliegen zu haben, um sicherzustellen, dass die Zusammensetzung des Zulaufwassers das Harzbett nicht beeinträchtigt.

  • Seite 33: Bestimmen Der Erforderlichen Harzmenge

    Einrichtungshandbuch Fleck 5812 - SXT - Systemdimensionierung Rohrleitungsgröße (Innendurchmesser) Max. Durchflussrate [in] [mm] /h bei 3 m/s] 1,22 0,75 3,39 5,73 1,25 8,69 13,57 21,20 34,2 49,2 4.2.2. Bestimmen der erforderlichen Harzmenge Stellen Sie bei der Dimensionierung einer Enthärtungsanlage sicher, dass die Harzmenge im Behälter (Bettvolumen) ausreicht, so dass selbst bei Erreichen des Spitzendurchflusses die Geschwindigkeit immer noch zwischen den oben angegebenen, von der Härte abhängigen Werten liegt.

  • Seite 34: Harzaustauschkapazität Und Anlagenkapazität

    Einrichtungshandbuch Fleck 5812 - SXT - Systemdimensionierung 4.2.3. Harzaustauschkapazität und Anlagenkapazität Die Harzaustauschkapazität und die Anlagenkapazität sind zwei verschiedene Dinge, die nicht verwechselt werden dürfen. Die Harzaustauschkapazität entspricht der Menge von Ca und Mg , die je nach Harzart und Salzdosierung von 1 Liter Harz aufgenommen werden kann, während die Anlagenkapazität die Systemkapazität ist, welche von der Harzmenge und der Harzaustauschkapazität abhängt.
  • Seite 35 Einrichtungshandbuch Fleck 5812 - SXT - Systemdimensionierung Entsprechende Salzmenge °f.m °dH.m Harzaustauschkapazität [g/L [pro L [pro L Harz Harz Harz [g/L ] als CaCO Harz 58,5 5,85 3,27 62,7 6,27 66,9 6,69 3,74 3,97 75,3 7,53 4,21 Berechnen der Massenkapazität des Systems: mit: Kapazität...

  • Seite 36: Ventilkonfiguration

    Einrichtungshandbuch Fleck 5812 - SXT - Systemdimensionierung 4.2.4. Ventilkonfiguration Anhand von Harzmenge, Behältergröße und Harzkenndaten kann die erforderliche Ventilkonfiguration bestimmt werden. Die Harzkenndaten geben die Rückspülgeschwindigkeit sowie die Besalzungs- und Langsamspülgeschwindigkeit an, die eingehalten werden müssen, um eine ordnungsgemäße Regeneration der Anlage zu gewährleisten.

  • Seite 37: Berechnen Der Zyklusdauer

    Einrichtungshandbuch Fleck 5812 - SXT - Systemdimensionierung 4.2.5. Berechnen der Zyklusdauer Nun sind die Harzmenge, die Behältergröße, die Kapazität des Enthärters und die Ventilkonfiguration bestimmt. Der nächste Schritt ist die Berechnung der Regenerationszyklusdauer, die von der Ventilanordnung und erneut von den Harzkenndaten abhängt.
  • Seite 38 Einrichtungshandbuch Fleck 5812 - SXT - Systemdimensionierung Berechnen der Besalzungsdauer: Ausgehend vom Besalzungsinjektordurchfluss bei Arbeitsdruck: mit: Besalzen Sole Absaugen : Besalzungsdauer [min] Besalzen : abzusaugende Solemenge [L], siehe Berechnung der Sole Befülldauer Seite 39 : Injektordurchfluss Besalzen [L/min] Absaugen Information Multiplizieren Sie die Salzmenge in kg mit 3, um eine Annäherung an die abzusaugende...

  • Seite 39: Salzmengenbestimmung

    Einrichtungshandbuch Fleck 5812 - SXT - Systemdimensionierung Berechnen der Befülldauer: Der Befülldurchfluss wird durch die Solefüllblende (BLFC) gesteuert. Das Verhältnis zwischen der Größe der BLFC, der Behältergröße und der Harzmenge ist in den Ventilkenndaten angegeben. Berechnen der Befülldauer: mit: Befüllen BLFC : Befülldauer [min]...

  • Seite 40: 1650 Injektordurchfluss

    Einrichtungshandbuch Fleck 5812 - SXT - Systemdimensionierung 4.4. 1650 Injektordurchfluss Die folgenden Schaubilder zeigen die Injektordurchflussrate in Abhängigkeit des Eintrittsdrucks für die verschiedenen Injektorgrößen. INJEKTOR 000 Gesamt Spülen Besalzen Eintrittsdruck [bar] INJEKTOR 00 Gesamt Spülen Besalzen Eintrittsdruck [bar] 40 / 110...
  • Seite 41 Einrichtungshandbuch Fleck 5812 - SXT - Systemdimensionierung INJEKTOR 0 Gesamt Spülen Besalzen Eintrittsdruck [bar] INJEKTOR 1 Gesamt Spülen Besalzen Eintrittsdruck [bar] INJEKTOR 2 Gesamt Spülen Besalzen Eintrittsdruck [bar] Ref. MKT-IM-017 / B - 22.02.2018 41 / 110...
  • Seite 42 Einrichtungshandbuch Fleck 5812 - SXT - Systemdimensionierung INJEKTOR 3 Gesamt Spülen Besalzen Eintrittsdruck [bar] INJEKTOR 4 Gesamt Spülen Besalzen Eintrittsdruck [bar] INJEKTOR 5 Gesamt Spülen Besalzen Eintrittsdruck [bar] 42 / 110 Ref. MKT-IM-017 / B - 22.02.2018...

  • Seite 43: Installation

    Einrichtungshandbuch Fleck 5812 - SXT - Installation Installation Verpflichtung Der Zugriff auf interne Komponenten des Systems zur Durchführung jeglicher technischer Arbeiten ist nicht qualifizierten Personen strengstens untersagt. Stellen Sie sicher, dass die Stromversorgung getrennt, die Wasserzufuhr geschlossen und das System drucklos ist, bevor die vordere Abdeckung für den Zugriff auf interne Komponenten geöffnet wird.

  • Seite 44: Installationsumgebung

    Einrichtungshandbuch Fleck 5812 - SXT - Installation 5.3. Installationsumgebung 5.3.1. Allgemein • Verwenden Sie ausschließlich für die Wasserenthärtung vorgesehene Solesalze. Verwenden Sie kein Streu-, Block- oder Steinsalz; • stellen Sie eine aufrechte Position des Medienbehälters sicher. Drehen Sie den Behälter nicht auf die Seite oder kopfüber und lassen Sie ihn nicht fallen.

  • Seite 45: Mechanik

    Einrichtungshandbuch Fleck 5812 - SXT - Installation 5.3.4. Mechanik • Verwenden Sie keine Schmiermittel auf Mineralölbasis, wie z. B. Vaseline, Öle oder Schmiermittel auf Kohlenwasserstoffbasis. Verwenden Sie ausschließlich 100% silikonbasierte Schmiermittel; • alle Kunststoffkomponenten müssen handfest angezogen werden. Bei Anschlüssen, die keine O-Ring- Dichtung verwenden, kann PTFE (Klempner-Band) eingesetzt werden.

  • Seite 46: Anschließen Des Ventils An Die Rohrleitung

    Einrichtungshandbuch Fleck 5812 - SXT - Installation 5.5. Anschließen des Ventils an die Rohrleitung Bei Gewindeanschlüssen sollte PTFE (Klempner-Band) an den Gewinden verwendet werden. Bei Schweißanschlüssen (Metallanschlüsse) dürfen die Anschlüsse an das Ventil nicht während der Lötarbeiten erfolgen. Information Siehe Kapitel 3.2.2. Basis 4", Seite 17 zur Bestimmung der Anschlüsse.
  • Seite 47 Einrichtungshandbuch Fleck 5812 - SXT - Installation • eine Installation des flexiblen Leitungsanschlusses in vertikaler Position bewirkt statt einer Kompensierung der Längenausdehnung eine zusätzliche Belastung für die Ventil- und Behälter- Baugruppe. Daher ist dies zu vermeiden; • der flexible Leitungsanschluss muss darüber hinaus gestreckt installiert werden, um eine Überlänge zu vermeiden.

  • Seite 48: Blockdiagramm Und Konfigurationsbeispiel

    Einrichtungshandbuch Fleck 5812 - SXT - Installation 5.6. Blockdiagramm und Konfigurationsbeispiel Blockdiagramm Druckmesser Haupteingang Benutzerleitung Rückschlagventil zur Vermeidung von Filterkartusche Wasserschäden Bypass Druckregler Zähler Empfohlene Optionen Mischvorrichtung Kann in das Ventil Abflussleitung integriert werden Soleleitung Ventil Solebehälter Harzbehälter Abfluss Konfigurationsbeispiel...

  • Seite 49: Regenerationsarten

    Einrichtungshandbuch Fleck 5812 - SXT - Installation 5.7. Regenerationsarten Mengengesteuert: Die Steuerung kontrolliert die verwendete Wassermenge. Wenn sie berechnet, dass die Systemkapazität erreicht ist, wird sofort oder zu einer voreingestellten Uhrzeit ein Regenerationszyklus gestartet. Sofortige Ansteuerung: • Die Steuerung misst den Wasserverbrauch und regeneriert das System, sobald die Systemkapazität erreicht ist;...

  • Seite 50: Elektrische Anschlüsse

    Einrichtungshandbuch Fleck 5812 - SXT - Installation 5.8. Elektrische Anschlüsse 12 VDC N.C. N.O. Hauptmotor: Optisches ENC-Signal GND- Optischer-Eingang+ Motor R Motor L Durchflussmesser: Eingang Durchflussmesser +12V 12 VDC IN: +12V 50 / 110 Ref. MKT-IM-017 / B - 22.02.2018...

  • Seite 51: Bypass

    Einrichtungshandbuch Fleck 5812 - SXT - Installation 5.9. Bypass An allen Wasseraufbereitungssystemen muss ein Bypass-Ventilsystem installiert werden. Bypass-Ventile trennen den Enthärter vom Wassersystem und ermöglichen die Verwendung von nicht aufbereitetem Wasser. Reparatur- oder routinemäßige Wartungsarbeiten können ebenfalls eine Umgehung des Systems erfordern.

  • Seite 52: Anschließen Der Abflussleitung

    Einrichtungshandbuch Fleck 5812 - SXT - Installation 5.10. Anschließen der Abflussleitung Information Hier werden handelsübliche Praktiken beschrieben. Lokale Vorschriften können Änderungen der nachstehend aufgeführten Empfehlungen erfordern. Wenden Sie sich an die lokalen Behörden, bevor Sie ein System installieren. Achtung Der Kunststoff-Abflussanschluss ist nicht dazu ausgelegt, das Gewicht des Rohrs zu tragen. Das Rohr muss über eine eigene Halterung verfügen.

  • Seite 53: Anschließen Der Überlaufleitung

    Einrichtungshandbuch Fleck 5812 - SXT - Installation Information Abwasseranschlüsse bzw. der Abfluss müssen so ausgelegt und konstruiert sein, dass ein Anschluss an das Abwassersystem durch einen Luftspalt von 2 Rohrdurchmessern oder 50,8 mm (2"), je nachdem, welches Maß größer ist, gegeben ist.

  • Seite 54: Anschließen Der Soleleitung

    Einrichtungshandbuch Fleck 5812 - SXT - Installation Überlaufarmatur Abflussrohrleitung Schlauch in Position sichern Luftspalt Abfluss Achtung Ein Bodenablauf ist in jedem Fall empfehlenswert, um im Falle eines Überlaufens eine Überschwemmung zu verhindern. 5.12. Anschließen der Soleleitung Die Soleleitung führt vom Behälter zum Ventil. Stellen Sie die Anschlüsse her und drehen Sie sie von Hand fest.

  • Seite 55: Programmierung

    Einrichtungshandbuch Fleck 5812 - SXT - Programmierung Programmierung 6.1. Anzeige → Parameteranzeige C: Anlagenkapazität; → CD: Aktueller Tag; → CT: Art der Regenerationsansteuerung; → DF: Anzeigeformat; → Dn, n=1 bis 7: Wochentag; → DO: Tage bis Zwangsregeneration; → ET: Relais-Stoppzeit;...

  • Seite 56: Befehle

    Einrichtungshandbuch Fleck 5812 - SXT - Programmierung Regenerationszyklen: → B1: Erstes Rückspülen (bei dF2b-Regenerationsmodus); → B2: Zweites Rückspülen (bei dF2b-Regenerationsmodus); → BD: Besalzen; → BF: Soleansaugen; → BW: Rückspülen; → LC: Letzter Zyklus (bei Regenerationsart „Andere“); → RF: Ansaugen/Befüllen (bei Regenerationsart „Andere“);...

  • Seite 57: Grundprogrammierung

    Einrichtungshandbuch Fleck 5812 - SXT - Programmierung 6.4. Grundprogrammierung Information Die Menüs werden in einer festgelegten und aufsteigenden Reihenfolge angezeigt. Information Wird im Programmiermodus (Grund- oder erweiterter Modus) 5 Minuten lang keine Taste betätigt, oder kommt es zu einem Stromausfall, kehrt die Steuerung in den Betriebsmodus zurück und die vorgenommenen Änderungen werden nicht gespeichert.

  • Seite 58: Reservekapazität (Rc) Oder (Sf)

    Einrichtungshandbuch Fleck 5812 - SXT - Programmierung 6.4.4. Reservekapazität (RC) oder (SF) Bestimmen Sie die Reservekapazität als Menge oder in Prozent. Stellen Sie die Reservekapazität mit ein. Drücken Sie , um die Einstellung zu bestätigen und zum nächsten Parameter zu gelangen.

  • Seite 59: Erweiterter Programmiermodus

    Einrichtungshandbuch Fleck 5812 - SXT - Programmierung 6.5. Erweiterter Programmiermodus Information Sobald der Programmiermodus aufgerufen wurde, können alle Parameter angezeigt oder den Bedürfnissen entsprechend eingestellt werden. Je nach aktueller Programmierung werden einige Funktionen nicht angezeigt. Information Wird im Programmiermodus (Grund- oder erweiterter Modus) 5 Minuten lang keine Taste betätigt, oder kommt es zu einem Stromausfall, kehrt die Steuerung in den Betriebsmodus zurück...
  • Seite 60 Einrichtungshandbuch Fleck 5812 - SXT - Programmierung Parameter Optionen Definition Hinweis Mengengesteuert, zeitverzögert Art der Mengengesteuert, Regenerations sofortig ansteuerung Zeitgesteuert Wochentag °TH*L Wird nur bei mengengesteuerten Anlagenkapazität 1 bis 999’900 g als CaCO Regenerationen angezeigt. Filterkapazität 1 bis 999’900 Wird nur für Filter angezeigt.
  • Seite 61 Einrichtungshandbuch Fleck 5812 - SXT - Programmierung Parameter Optionen Definition Hinweis Wird nur bei Regenerationsrichtung O-dF Letzter Zyklus und O-UF angezeigt. Rückfüllen Schnellspülen 0 bis 199 Minute Wird nur bei Regenerationsrichtung O-dF Betriebsstellung und O-UF angezeigt. Langsamspülen Wird nur bei Regenerationsrichtung Soleherstellung „UFFF“...

  • Seite 62: Aufrufen Des Erweiterten Programmiermodus

    Einrichtungshandbuch Fleck 5812 - SXT - Programmierung Parameter Optionen Definition Hinweis Relais- Startzeit + 1 Wird nur bei Relaiseinstellung Relais-Stoppzeit Minute angezeigt. Regenerations dauer Wird nur angezeigt, wenn zeitbasierte Durchfluss basierte AUS - Fb Durchflussbasiert Relaiseinstellung ( ) auf AUS gestellt Relaiseinstellung ist.

  • Seite 63: Ventiltyp (Vt)

    Einrichtungshandbuch Fleck 5812 - SXT - Programmierung 6.5.4. Ventiltyp (VT) Wählen Sie Ventiltyp 5812. Optionen: 5800, 5810 & 5812. Drücken Sie oder , um den Ventiltyp einzustellen. Drücken Sie , um die Einstellung zu bestätigen und zum nächsten Parameter zu gelangen.

  • Seite 64: Anlagenkapazität (C)

    Einrichtungshandbuch Fleck 5812 - SXT - Programmierung 6.5.7. Anlagenkapazität (C) Stellen Sie die Anlagenkapazität ein. Information Der Parameter „Anlagenkapazität“ ist nur verfügbar, wenn bei der Art der Regenerationsansteuerung die mengengesteuerte Regeneration eingestellt ist. Information Die Anlagenkapazität kann eingestellt werden von 1 bis 999,9 x 1000 °TH*L, g als CaCO -Äquivalent.

  • Seite 65: Härte Des Zulaufwassers (H)

    Einrichtungshandbuch Fleck 5812 - SXT - Programmierung 6.5.9. Härte des Zulaufwassers (H) Stellen Sie die Härte des Zulaufwassers ein. Information Der Parameter „Härte des Zulaufwassers“ ist nur verfügbar, wenn bei der Art der Regenerationsansteuerung die mengengesteuerte Regeneration eingestellt ist. Verpflichtung Geben Sie die Härte des Zulaufwassers zum Enthärtersystem in °TH oder ppm ein.
  • Seite 66 Einrichtungshandbuch Fleck 5812 - SXT - Programmierung 6.5.10.1 Sicherheitsfaktor (SF) Stellen Sie den Sicherheitsfaktor ein. Information Der Parameter „Sicherheitsfaktor“ ist nur verfügbar, wenn bei der Reservewahl diese Option eingestellt ist. Information Der Sicherheitsfaktor kann auf 0 bis 50% der ursprünglichen Mengenkapazität eingestellt werden.

  • Seite 67: Tage Bis Zwangsregeneration (Do)

    Einrichtungshandbuch Fleck 5812 - SXT - Programmierung 6.5.11. Tage bis Zwangsregeneration (DO) Legen Sie die maximale Anzahl an Tagen zwischen zwei Regenerationszyklen fest. Information Mit diesem Parameter kann die maximale Anzahl an Tagen eingestellt werden, die das System ohne Regeneration im Betriebsmodus bleiben kann.

  • Seite 68: Regenerationszyklusdauer

    Einrichtungshandbuch Fleck 5812 - SXT - Programmierung 6.5.13. Regenerationszyklusdauer Stellen Sie für jeden Regenerationszyklus die Dauer in Minuten ein. Information Wenn ein Zyklusschritt auf 0 eingestellt wird, überspringt die Steuerung diesen Schritt bei der Regeneration, aber die nächsten Schritte bleiben aktiv.

  • Seite 69: Für Regenerationsart O-Uf Und O-Df

    Einrichtungshandbuch Fleck 5812 - SXT - Programmierung 6.5.13.3 Für Regenerationsart O-UF und O-DF Information Die Regenerationszyklen sind mit C1 bis C20 gekennzeichnet. Verpflichtung Für den letzten Zyklus muss LC eingestellt werden. Drücken Sie oder , um die Art des Regenerationszyklus einzustellen.

  • Seite 70: Aktueller Wochentag (Cd)

    Einrichtungshandbuch Fleck 5812 - SXT - Programmierung 6.5.15. Aktueller Wochentag (CD) Stellen Sie den aktuellen Wochentag ein. Information Der Parameter „Wochentag“ ist nur verfügbar, wenn bei der Art der Regenerationsansteuerung der Wochentagsmodus gewählt wurde. Information Der aktuelle Wochentag wird mit D1 (Montag) bis D7 (Sonntag) wiedergegeben.

  • Seite 71: Zählimpuls (K)

    Einrichtungshandbuch Fleck 5812 - SXT - Programmierung 6.5.17. Zählimpuls (K) Stellen Sie den Zählimpuls für einen vom Standard abweichenden Durchflussmesser ein. Information Der Parameter „Zählimpuls“ ist nur verfügbar, wenn bei der Einstellung der Art des Durchflussmessers die Option „Gen“ gewählt wurde.

  • Seite 72: Durchflussbasierte Relaiseinstellung (Vr)

    Einrichtungshandbuch Fleck 5812 - SXT - Programmierung Drücken Sie oder , um die Relais-Startzeit einzustellen. Drücken Sie , um die Einstellung zu bestätigen und zum nächsten Parameter zu gelangen. 6.5.18.2 Relais-Stoppzeit (ET) Stellen Sie die Relais-Stoppzeit ein. Information Diese Option ist nur verfügbar, wenn die zeitbasierte Relaiseinstellung ( ) auf eingestellt ist.

  • Seite 73: Filterprogrammierung

    Einrichtungshandbuch Fleck 5812 - SXT - Programmierung 6.5.19.1 Mengenintervall Relais (VO) Stellen Sie das Mengenintervall für das Relais ein. Information Diese Option ist nur verfügbar, wenn die durchflussbasierte Relaiseinstellung eingestellt ist. Information Das Relais-Mengenintervall kann von 1 bis zur ursprünglichen Mengenkapazität eingestellt werden.

  • Seite 74: Diagnose

    Einrichtungshandbuch Fleck 5812 - SXT - Programmierung 6.7. Diagnose Information Je nach den aktuellen Einstellungen werden einige Funktionen nicht angezeigt. Information Wenn im Diagnosemodus 1 Minute lang keine Taste betätigt wird, kehrt die Steuerung in den Betriebsmodus zurück. 6.7.1. Befehle Drücken und halten Sie...

  • Seite 75: Stunden In Betrieb (Hr)

    Einrichtungshandbuch Fleck 5812 - SXT - Programmierung 6.7.4. Stunden in Betrieb (HR) Information Zeigt die Stunden seit der letzten Regeneration an, was die Dauer des aktuellen Betriebszyklus wiedergibt. Anzeige der Stunden seit der letzten Regeneration: 6.7.5. Verbrauchte Menge (VU) Information Zeigt die seit der letzten Regeneration verbrauchte Menge (L) an.

  • Seite 76: Softwareversion (Sv)

    Einrichtungshandbuch Fleck 5812 - SXT - Programmierung 6.7.8. Softwareversion (SV) Information Zeigt die von der Steuerung verwendete Softwareversion an. Anzeige der Softwareversion: 6.8. Zurücksetzen der Steuerung Information Es gibt zwei Möglichkeiten, um die Steuerung zurückzusetzen. 6.8.1. Soft Reset (SR) Achtung Alle Parameter werden auf die Default-Werte zurückgesetzt, außer der verbleibenden Menge bei...

  • Seite 77: Inbetriebnahme

    Einrichtungshandbuch Fleck 5812 - SXT - Inbetriebnahme Inbetriebnahme Information Dieses Kapitel gilt für Standard-Regenerationen. Wenn die aktuelle Regeneration keine Standard-Regeneration ist und Sie Hilfe benötigen, wenden Sie sich bitte an Ihren Händler. 7.1. Prüfen von Wasserfüllung, Abfluss und Wasserdichtigkeit 7.1.1. Einschalten des Enthärters Mit dem Bypass noch in Bypass-Position (Ventilein- und -ausgang geschlossen), schließen Sie die SXT-...

  • Seite 78: Desinfizieren

    Einrichtungshandbuch Fleck 5812 - SXT - Inbetriebnahme Befüllen Sie den Solebehälter mit Salz. Sie können den Wasserstand im Solebehälter markieren, wenn dieser vollständig mit Wasser und Salz gefüllt ist. In Zukunft können Sie nach jeder Regeneration visuell prüfen, ob die nachgefüllte Wassermenge zwischen den beiden angebrachten Markierungen liegt.

  • Seite 79: Elektrochlorung

    Einrichtungshandbuch Fleck 5812 - SXT - Inbetriebnahme Dosierung Polystyrolharz: 1,25 mL Flüssigkeit pro 1 L Harz. Nicht harzbasierte Tauscher: 0,85 mL Flüssigkeit pro 1 L. Enthärter mit Solebehälter Führen Sie eine Rückspülung des Enthärters durch und geben Sie die erforderliche Menge Hypochloridlösung in den Solebehälter.

  • Seite 80: Betrieb

    Einrichtungshandbuch Fleck 5812 - SXT - Betrieb Betrieb 8.1. Anzeige während des Betriebs Beispiele: • Ventil in Betrieb mit Uhrzeit: • Im mengengesteuerten Regenerationsmodus, Ventil in Betrieb mit verbleibender Menge bis Regeneration: • Im zeitgesteuerten und Wochentag-Regenerationsmodus, verbleibende Tage bis zur nächsten Regeneration: •...

  • Seite 81: Empfehlungen

    Einrichtungshandbuch Fleck 5812 - SXT - Betrieb 8.2. Empfehlungen • Verwenden Sie ausschließlich Regenerationssalze zur Wasserenthärtung gemäß Richtlinie EN973; • für einen optimalen Systembetrieb wird die Verwendung reiner Salze ohne Verunreinigungen empfohlen (zum Beispiel Salz-Granulat); • während des Desinfektionsvorgangs (sowohl bei Flüssig- als auch bei Elektrochlorung) können Chlorkomponenten freigesetzt werden, welche die Lebensdauer der Ionenaustauschharze verkürzen...

  • Seite 82: Betrieb Während Eines Stromausfalls

    Einrichtungshandbuch Fleck 5812 - SXT - Betrieb 8.4. Betrieb während eines Stromausfalls • Während eines Stromausfalls werden die aktuelle Ventilstellung, die vergangene Zeit des Zyklusschritts und die Uhrzeit für 48 Stunden gespeichert und wiederhergestellt, wenn die Stromversorgung wieder gewährleistet ist;...

  • Seite 83: Wartung

    Einrichtungshandbuch Fleck 5812 - SXT - Wartung Wartung Verpflichtung Um ein einwandfreies Funktionieren des gesamten Systems zu gewährleisten, müssen Reinigung Wartung regelmäßigen Intervallen erfolgen Wartungskapitel Bedienungsanleitung dokumentiert werden. 9.1. Empfehlungen 9.1.1. Verwenden von Original-Ersatzteilen Achtung Verwenden Sie ausschließlich Original-Ersatzteile und vom Hersteller empfohlenes Zubehör, um einen korrekten Betrieb und die Sicherheit des Geräts zu gewährleisten.

  • Seite 84: Austauschen Der Steuerung

    Einrichtungshandbuch Fleck 5812 - SXT - Wartung 9.2.2. Austauschen der Steuerung Arbeitsvorgang Drücken Sie die Klemmen der Abdeckung an jeder Seite nach Innen (2) und öffnen Sie die Abdeckung (1). Drücken Sie auf die Klemmen der Platine (3), um die Steuerung (4) freizugeben.
  • Seite 85 Einrichtungshandbuch Fleck 5812 - SXT - Wartung Ref. MKT-IM-017 / B - 22.02.2018 85 / 110...

  • Seite 86: Zerlegen/Austauschen Des Steuerkopfs

    Einrichtungshandbuch Fleck 5812 - SXT - Wartung 9.2.3. Zerlegen/Austauschen des Steuerkopfs Arbeitsvorgang Bauen Sie die Steuerung aus, siehe 9.2.2. Austauschen der Steuerung, Seite 84. Schrauben Sie mit einem 7-mm-Schraubenschlüssel oder flachen Schraubendreher die Schrauben (3) heraus. Schrauben Sie mit einem 8-mm-Schraubenschlüssel oder flachen Schraubendreher die Schrauben (1) heraus und entfernen Sie den Block (2).
  • Seite 87 Einrichtungshandbuch Fleck 5812 - SXT - Wartung Ref. MKT-IM-017 / B - 22.02.2018 87 / 110...

  • Seite 88: Austauschen Von Kolben Und/Oder Soleventil

    Einrichtungshandbuch Fleck 5812 - SXT - Wartung 9.2.4. Austauschen von Kolben und/oder Soleventil Arbeitsvorgang Bauen Sie das Getriebe aus, siehe “Zerlegen/Austauschen des Steuerkopfs”, Seite 86. Entfernen Sie die Oberplatte (1). Lösen Sie mit einem 38-mm-Schraubenschlüssel oder einer Wasserpumpenzange (2) und entfernen Sie den Kolben (3).
  • Seite 89 Einrichtungshandbuch Fleck 5812 - SXT - Wartung Ref. MKT-IM-017 / B - 22.02.2018 89 / 110...

  • Seite 90: Austauschen Der Dichtungs- Und Distanzringkassette

    Einrichtungshandbuch Fleck 5812 - SXT - Wartung 9.2.5. Austauschen der Dichtungs- und Distanzringkassette Arbeitsvorgang Bauen Sie den Kolben aus, siehe “Austauschen von Kolben und/oder Soleventil”, Seite 88. Entfernen Sie die Dichtungs- und Distanzringkassette (1). Tauschen Sie die Dichtungs- und Distanzringkassette (1) aus.

  • Seite 91: Austauschen Des Motors Der Steuerung

    Einrichtungshandbuch Fleck 5812 - SXT - Wartung 9.2.6. Austauschen des Motors der Steuerung Arbeitsvorgang Bauen Sie die Steuerung aus, siehe 9.2.2. Austauschen der Steuerung, Seite 84. Trennen Sie den optischen Sensor (3) ab. Öffnen Sie die Motorklemmen (1) und ziehen Sie den alten Motor (2) ab.

  • Seite 92: Reinigen Des Injektors

    Einrichtungshandbuch Fleck 5812 - SXT - Wartung 9.2.7. Reinigen des Injektors Arbeitsvorgang Entfernen Sie die Injektorhalteklammer (1) mithilfe eines flachen Schraubendrehers an der dazu vorgesehenen Aussparung (2). Entfernen Sie die Injektorkappe (7) mithilfe eines flachen Schraubendrehers an der dazu vorgesehenen Aussparung (8).
  • Seite 93 Einrichtungshandbuch Fleck 5812 - SXT - Wartung Ref. MKT-IM-017 / B - 22.02.2018 93 / 110...

  • Seite 94: Austauschen Des Optischen Sensors

    Einrichtungshandbuch Fleck 5812 - SXT - Wartung 9.2.8. Austauschen des optischen Sensors Arbeitsvorgang Bauen Sie die Steuerung aus, siehe 9.2.2. Austauschen der Steuerung, Seite 84. Lösen Sie die Halterung des optischen Sensors (1) durch Drücken nach hinten und oben, wie dargestellt.

  • Seite 95: Reinigen Des Ansaugratereglers (Blfc)

    Einrichtungshandbuch Fleck 5812 - SXT - Wartung 9.2.9. Reinigen des Ansaugratereglers (BLFC) Arbeitsvorgang Entfernen Sie die BLFC-Klammer (6). Entfernen Sie den BLFC-Halter (1). Entfernen Sie das Gitter (4) mit einer Zange vom BLFC-Halter (1). Entfernen Sie den BLFC (5) vom Gitter (4).

  • Seite 96: Austauschen Des Zählers

    Einrichtungshandbuch Fleck 5812 - SXT - Wartung 9.2.10. Austauschen des Zählers Arbeitsvorgang Entfernen Sie die Zählerklammer (1) mithilfe eines flachen Schraubendrehers an der dazu vorgesehenen Aussparung (2). Entfernen Sie den Zähler (3) mithilfe einer Zange. Tauschen Sie den Zähler (3) aus.

  • Seite 97: Troubleshooting

    Einrichtungshandbuch Fleck 5812 - SXT - Troubleshooting Troubleshooting Problem Ursache Lösung Kabel an schlechten Kontakt Schließen Sie den Enthärter an eine angeschlossen oder Stromquelle Konstantstromquelle an. ausgeschaltet. Wasserenthärter Stecken Sie das Kabel wieder ein bzw. Wasserzählerkabel ausgesteckt/defekt. regeneriert nicht tauschen Sie es aus.
  • Seite 98 Einrichtungshandbuch Fleck 5812 - SXT - Troubleshooting Problem Ursache Lösung Hohe Salzeinstellung. Passen Sie die Befülldauer an. Hoher Siehe Problem „Zu viel Wasser im Salzverbrauch. Zu viel Wasser im Solebehälter. Solebehälter“. Ablagerungen in/Faulen der Reinigen Sie die Leitung oder tauschen Einlassleitung.

  • Seite 99: Fehlererkennung

    Einrichtungshandbuch Fleck 5812 - SXT - Troubleshooting 10.1. Fehlererkennung Fehlercodes werden auf dem Servicedisplay angezeigt. Information Es kann bis zu 1 Minute dauern, bevor ein Fehler erkannt und angezeigt wird. 10.2. Fehlerarten und -ursachen 10.2.1. Motor blockiert/Fehler Nockenscheibensignal Information Sechs Sekunden lang keine Zustandsänderung am optischen Sensor festgestellt.

  • Seite 100: Regeneration Schlägt Fehl

    Einrichtungshandbuch Fleck 5812 - SXT - Troubleshooting 10.2.3. Regeneration schlägt fehl Information Das System hat mehr als 99 Tage, bzw. 7 Tage, wenn die Art der Regenerationsansteuerung auf Wochentag eingestellt ist, keine Regeneration durchgeführt. Führen Sie eine manuelle Regeneration durch, um den Fehlercode zurückzusetzen.

  • Seite 101: Ersatzteile

    Einrichtungshandbuch Fleck 5812 - SXT - Ersatzteile Ersatzteile 11.1. Ventilliste Verpackungs Posten Teilenummer Beschreibung einheit 5812/1650 SXT Gleichstrom - Inj. 1/ohne DLFC/BLFC V5812SC-001 0,5 gpm - 2,5" Adapterbasis 5812/1650 SXT Gleichstrom - Inj. 5/ohne DLFC/BLFC V5812SC-002 1 gpm - 4" Adapterbasis V5812SC-003 5812 SXT Filter - ohne DLFC - 2,5"’...

  • Seite 102: Teileliste Steuerkopf

    Einrichtungshandbuch Fleck 5812 - SXT - Ersatzteile 11.2. Teileliste Steuerkopf Verpackungs Posten Teilenummer Beschreibung einheit Frontplatte-Getriebe-Baugruppe, Fließrichtung/ BR61957 Gegenstrom 62076 SXT-Steuerungsbaugruppe BR61832-00 Abdeckungsbaugruppe, schwarz/blau BR61832-01 Abdeckungsbaugruppe, schwarz/schwarz BR61835 Motorbaugruppe BR44162 Transformator, international, 12V UL 1235373 Optischer Sensor 102 / 110...

  • Seite 103: Ventilteilliste

    Einrichtungshandbuch Fleck 5812 - SXT - Ersatzteile 11.3. Ventilteilliste Ref. MKT-IM-017 / B - 22.02.2018 103 / 110...
  • Seite 104 Einrichtungshandbuch Fleck 5812 - SXT - Ersatzteile Verpackungs Posten Teilenummer Beschreibung einheit 61925 Kartusche Dichtungen und Distanzringe, 5812 61960-01 Kolben und Dichtungssatz, Fließrichtung 5812 61960-02 Kolben und Dichtungssatz, Gegenstrom 5812 61960-03 Kolben und Dichtungssatz, Filter 5812 61961 Befestigungssatz 5810/5812 BR19791-01 Zählerkabelbaugruppe...
  • Seite 105 Einrichtungshandbuch Fleck 5812 - SXT - Ersatzteile Verpackungs Posten Teilenummer Beschreibung einheit 61454-3 Injektorbaugruppe, #3, gelb 61454-4 Injektorbaugruppe, #4, grün 61454-5 Injektorbaugruppe, #5, grau 43719 Sieb, Injektor 5810 und 5812 40946SP Halteklammer, Soleleitung 19054SP O-Ring 40538SP Haltering Behälterdichtung 13577-01SP O-Ring-560 CD, Verteilerrohr 41747 Haltering, Verteiler, 1,5"...

  • Seite 106: Sicherheitssoleventil 2310

    Einrichtungshandbuch Fleck 5812 - SXT - Ersatzteile 11.4. Sicherheitssoleventil 2310 Verpackungs Posten Teilenummer Beschreibung einheit 60067-03 Sicherheitssoleventil/Schwimmerbaugruppe 2310 60014SP Sicherheitssoleventil, 2310 10150SP Durchführungsstange 2300/2310/2350 60068-30SP Neue Schwimmerbaugruppe 2310 18168 Luftsperre 500 (0,915 m) 26773 Luftsperre 500 (1,25 m) 106 / 110...

  • Seite 107: Liste Abflussrateregler

    Einrichtungshandbuch Fleck 5812 - SXT - Ersatzteile 11.5. Liste Abflussrateregler Verpackungs Posten Teilenummer Beschreibung einheit 61980-1.5to7 DLFC-Satz 1¼" BSP gerade 1,5 bis 7 gpm, 5812 61980-10to25 DLFC-Satz 1¼" BSP gerade 10 bis 25 gpm, 5812 61980-30to45 DLFC-Satz 1¼" BSP gerade 30 bis 45 gpm, 5812...

  • Seite 108: Bypass-Ventilbaugruppe Und Anschlüsse

    Einrichtungshandbuch Fleck 5812 - SXT - Ersatzteile Verpackungs Posten Teilenummer Beschreibung einheit 43736 Durchflussregler 30 gpm 43737 Durchflussregler 35 gpm 43738 Durchflussregler 40 gpm 43739 Durchflussregler 45 gpm 61974-1,5to7 DLFC-Satz 1" BSP Winkel 1,5 bis 7 gpm, 5812 61974-10to25 DLFC-Satz 1" BSP Winkel 10 bis 25 gpm, 5812 61974-30to35 DLFC-Satz 1"...

  • Seite 109: Entsorgung

    Abfall-Recyclingzentrum, das der geltenden Gesetzgebung des Installationslandes entspricht, recycelt werden. Dies hilft, die Belastungen für Umwelt, Gesundheit und Sicherheit zu reduzieren und Recycling zu fördern. Pentair nimmt keine gebrauchten Produkte zum Recycling entgegen. Wenden Sie sich für weitere Informationen an Ihr örtliches Recyclingzentrum.
  • Seite 110 www.pentairaquaeurope.com...
