Sicherheitshinweise
Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräte-
schäden und Datenverlust beachten Sie bitte folgende Hinweise:
Warnstufen
Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben
einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen,
wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.
warnt vor einer unmittelbar gefährlichen Situation,
GEFAHR
die zum Tod oder zu schweren Verletzungen führen
wird.
warnt vor einer möglicherweise gefährlichen
WARNUNG
Situation, die zum Tod oder zu schweren Verletzun-
gen führen kann.
warnt vor einer möglicherweise gefährlichen
VORSICHT
Situation, die zu leichten Verletzungen führen kann.
warnt vor einer möglichen Situation, die zu Sach-
ACHTUNG
und Umweltschäden führen und den Betriebsablauf
stören kann.
1. Gefahren durch elektrische Spannung
Kontakt mit elektrisch leitenden Teilen
WARNUNG
Lebensgefahr durch Stromschlag
• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
• Kontaktschutzblenden nicht entfernen
• Kontakt mit Spannungsführenden Komponenten vermeiden.
• Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
• Verwendung nur in dafür vorgesehenen Umgebungen
• Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
• Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
• Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel
2. Gefahren während Montage (wenn vorgesehen)
Scharfkantige Bauteile
VORSICHT
Finger- oder Handverletzungen bei Zusammenbau
(wenn vorgesehen) möglich
• vor Montage, Betriebsanleitung lesen
• Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
• nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden
3. Gefahren durch Wärmeentwicklung
Mangelhafte Belüftung des Geräts/Netzteils
ACHTUNG
Überhitzung und Ausfall des Geräts/Netzteils
Sicherheitshinweise
• externe Erwärmung vermeiden und Luftaustausch zulassen.
• Lüfter-Auslass und passive Kühlkörper freihalten
• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen
4. Gefahren durch Kleinstteile und Verpackung
Erstickungsgefahr
WARNUNG
Lebensgefahr durch Ersticken oder Verschlucken
• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben
5. Möglicher Datenverlust
Datenverlust bei Inbetriebnahme
ACHTUNG
Unwiederbringlicher Datenverlust möglich
• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallations-
anleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
• Datensicherung vor Inbetriebnahme durchführen
• Datensicherung vor Anschluss neuer Hardware durchführen
• dem Produkt beiliegendes Zubehör verwenden
6. Reinigung des Gerätes
Schädigende Reinigungsmittel
ACHTUNG
Kratzer, Farbveränderungen, Feuchteschäden oder
Kurzschluss am Gerät
• vor Reinigung, das Gerät außer Betrieb nehmen
• aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
• nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
• Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen
7. Entsorgung des Gerätes
Umweltverschmutzung, Wiederverwertung
ACHTUNG
nicht möglich
Mögliche Umweltbelastung durch Bestandteile,
Recyclingkreislauf unterbrochen.
Dieses auf dem Produkt und der Verpackung angebrachte Symbol
zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt
werden darf. In Übereinstimmung mit der Richtlinie über Elektro-
und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und
ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem
Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene
Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück
oder zum Recycling-Sammelpunkt Ihrer Gemeinde.
Bei Fragen kontaktieren Sie gerne unseren Support unter support@raidsonic.de
oder besuchen Sie unsere Internetseite www.raidsonic.de.
Handbuch IB-DK4033-CPD
Verpackungsinhalt
IB-DK4033-CPD, Schnellinstallationsanleitung

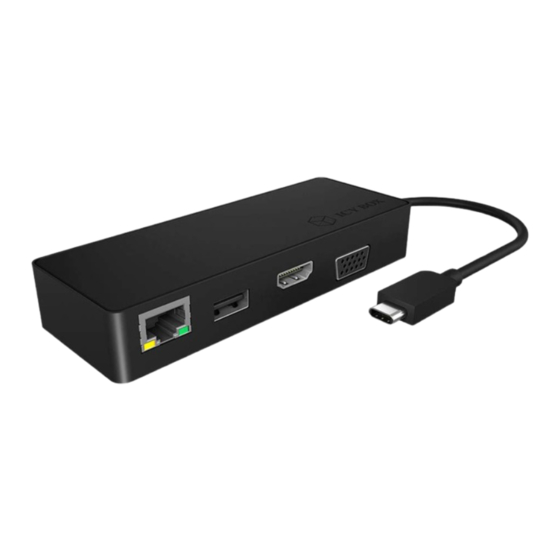

Produktübersicht
1
2
3
4
5
6
1. RJ 45 Schnittstelle (Gigabit)
2. USB 3.0 Type-A Schnittstelle
3. HDMI
Schnittstelle
®
4. VGA Schnittstelle
5. USB Type-C™ Stecker (mit Kabel)
6. USB Type-C™ Schnittstelle (Datentransfer oder Power Delivery)
Beschreibung
Die USB Type-C™ zu HDMI
®
Multiport Docking Station wurde entwickelt
um an ein Gerät mit integrierter USB Type-C™ Schnittstelle (Notebook,
Desktop PC usw.) angeschlossen zu werden, welches gleichzeitig den VESA
®
DP ALT Mode zu HDMI
®
oder VGA unterstützt. Mit der Docking Station
können Sie über nur eine USB Type-C™ Schnittstelle Ihres Notebooks oder
PCs eine weitere Anzeigeeinheit, USB Geräte und Ethernet Netzwerkverbin-
dungen verwenden. Die unterstützte Auflösung über HDMI
®
beträgt bis zu
3840x2160@30Hz. Es besteht keine Notwendigkeit für eine Treiberinstallation
– einfach einstecken – fertig!
Verfügt das Netzteil Ihres Computers über einen USB Type-C™ Stecker,
können Sie weiterhin Ihren Computer laden, wenn Sie das Netzteil am USB
Type-C™ (PD) Anschluss des Adapters anschließen oder alternativ Daten
über diese Schnittstelle übertragen. Gleichzeitig können Daten über den USB
3.0 Type-A Anschluss transferiert werden.
Monitor / Projektor verbinden
Verbinden Sie den USB Type-C™ Stecker mit ihrem Notebook oder PC und
anschließend den Monitor/Projektor mit einem HDMI
®
oder VGA Kabel. Zur
optimalen Einstellung Ihrer Anzeigeeinheiten gehen Sie bitte entsprechend
Ihres Betriebssystems und Ihrer Bedürfnisse vor. Genauere Informationen ent-
nehmen Sie bitte dem Handbuch und Beschreibungen ihres Betriebssystems.
Anmerkung: Es lässt sich nur ein Monitor zur selben Zeit über den Adapter
verwenden. Verbinden Sie HDMI
®
und VGA zeitgleich, bekommt der HDMI
®
Monitor die Priorität und der VGA Monitor verliert die Verbindung.
Handbuch IB-DK4033-CPD
USB Type-C
TM
Charging (DFP)
20V/3A(Max)
5V/3A
USB Type-C
USB Type-C
TM
TM
Gigabit LAN
VGA
USB Type-A
HDMI
®
Manual IB-DK4033-CPD
Manual IB-DK4033-CPD
USB Type-C™ Multiport Docking Station
Handbuch IB-DK4033-CPD
USB Type-C™ Multiport Docking Station
