PIKO BR 130 Bedienungsanleitung

Soundeinbau:
Installing Sound / Installation sonore /
Conserver précieusement le cache-prise de l'interface digitale! /
46194 Lok-Sounddecoder
46194 Lok-Sounddecoder
*
LS A
LS B
Kabel von Lautsprecher auf Leiterplatte anlöten! /
Solder cables of speakers on mainboard on! /
Câble souder des haut-parleurs à bord! /
„
PIKO Art.-Nr.:
#56301 Lok-Öl (50 ml)
Oel
#56301 Loco-Oil /
#56300 Lok-Öler mit Feindosierung
#56300 Precision engine oiler w fine dosage /
Ölen Sie bei häufigem Fahrbetrieb die Achslager mit einem Tropfen harz- und säurefreiem Nähmaschinenöl! Wir empfehlen, die Lok ca. 25 min je Fahrtrichtung ohne Belastung einlaufen zu
lassen, damit das Modell einen optimalen Rundlauf und eine gute Zugkraft erhält. Bitte beachten Sie, daß der einwandfreie Lauf des Modells nur auf sauberen Schienen gewährleistet ist.
En cas d'utilisation intense, graisse les essieux avec une goutte d'huile pour machine à coudre exempte d'acide ou de résine! Afin d'optimiser les caractéristiques de traction et de foncti-
onnement, il est recommandé de faire rouler la locomotive seule, sans chargement, 25 minutes dans chaque sens. Pour un bon fonctionnement, il est essentiel que la voie soit propre.
If used frequently, oil the wheelsets with a drop of non-resinous, acid-free sewing machine oil! In order to achieve the best possible running and traction properties, it is advisable to run
the locomotive in for 25 minutes forwards and 25 minutes in reverse without load. Clean rails are essential for good performance.
Se usate frequentemente l'olio, per il set delle ruote, mettete una goccia di olio, quello utilizzato nella macchina da cucire.
Si está sometida a un uso intensivo, engrase los ejes con una gota de aceite de maquina no acido.
Breng, bij regelmatig gebruik, op de wagenassen een druppeltje hars- en zuurvrije naaimachineolie aan!
W przypadku częstego używania należy wpuścić kroplę oleju maszynowego nie zwierającego żywicy i kwasu!
После длительной эксплуатации локомотива следует смазать подшипники двигателя и передаточного механизма, используя для этой цели в
небольшом количестве техническое масло.
Prosím mazejte při častější jízdě sady kol kapkou oleje na šicí stroje!
PIKO Spielwaren GmbH • Lutherstraße 30 • 96515 Sonneberg • GERMANY
*
Bitte Brückenstecker aufbewahren! /
Please save the DC Bridge! /
Haftreifenwechsel:
Change the Traction Tyres /
Remplacer bandages /
Oel
•

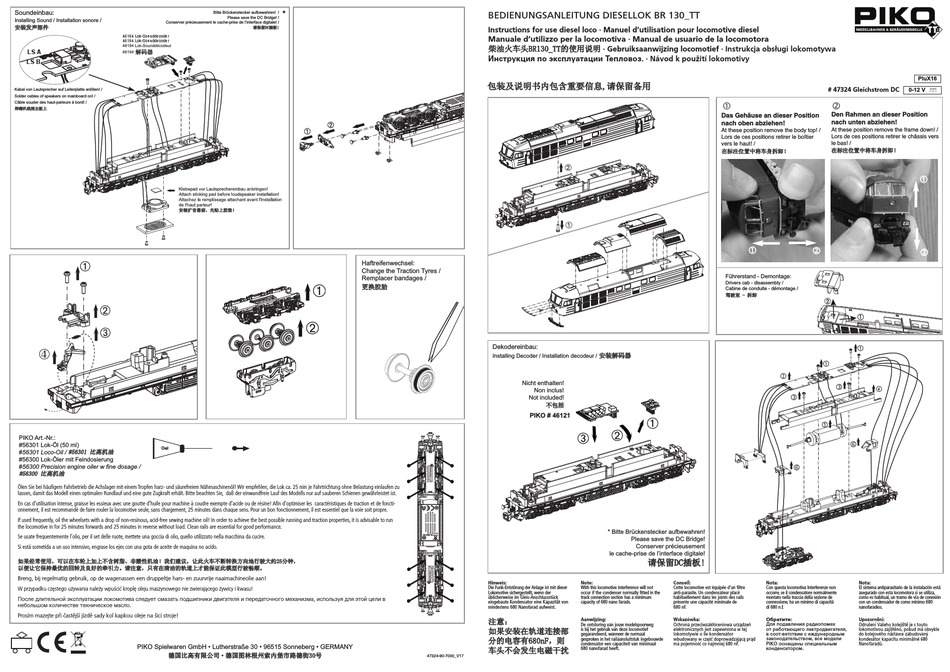

BEDIENUNGSANLEITUNG DIESELLOK BR 130_TT
Instructions for use diesel loco · Manuel d'utilisation pour locomotive diesel
Manuale d'utilizzo per la locomotiva · Manual de usuario de la locomotora
· Gebruiksaanwijzing locomotief · Instrukcja obsługi lokomotywa
Инструкция по эксплуатации Тепловоз. · Návod k použití lokomotivy
Dekodereinbau:
Installing Decoder / Installation decodeur /
Nicht enthalten!
Non inclus!
Not included!
PIKO # 46121
* Bitte Brückenstecker aufbewahren!
Hinweis: Note:
Die Funk-Entstörung der Anlage ist mit dieser With this locomotive interference will not
Lokomotive sichergestellt, wenn der occur if the condenser normally fitted in the
üblicherweise im Gleis-Anschlussstück track connection section has a minimum
eingebaute Kon den sator eine Kapazität von capacity of 680 nano farads.
mindestens 680 Nanofarad aufweist.
Aanwijzing:
De ontstoring van jouw modelspoorweg
is bij het gebruik van deze locomotief
gegarandeerd, wanneer de normaal
gesproken in het railaansluitstuk ingebouwde
condensator een capaciteit van minimaal
680 nanofarad heeft.
47324-90-7000_V17
Das Gehäuse an dieser Position
nach oben abziehen!
At these position remove the body top! /
Lors de ces positions retirer le boîtier
vers le haut! /
Führerstand - Demontage:
Drivers cab - disassembly /
Cabine de conduite - démontage /
‚
*
Please save the DC Bridge!
Conserver précieusement
le cache-prise de l'interface digitale!
Conseil: Nota:
Cette locomotive est équipée d'un filtre Con questa locomotiva Interferenze non
anti-parasite. Un condensateur placé occorre, se il condensatore normalmente
habituellement dans les joints des rails montato nella traccia della sezione de
présente une capacité minimale de connessione, ha un minimo di capacitá
680 nF. di 680 n.f.
Wskazówka: Обратите:
Ochrona przeciwzakłóceniowa urządzeń Для подавления радиопомех
elektronicznych jest zapewniona w tej от работающего лектродвигателя,
lokomotywie o ile kondensator в соот-ветствии с еждународным
wbudowany w część doprowadzającą prąd законодательством, все модели
ma pojemność co najmniej 680 nF. PIKO оснащены специальным
конденсатором.
PluX16
0-12 V
# 47324 Gleichstrom DC
Den Rahmen an dieser Position
nach unten abziehen!
At these position remove the frame down! /
Lors de ces positions retirer le châssis vers
le bas! /
•
•
ƒ
„
ƒ
...
†
†
Nota:
El sistema antiparasitario de la instalación está
asegurado con esta locomotora si se utiliza,
como es habitual, un tramo de vía de conexión
con un condensador de como mínimo 680
nanofaradios.
Upozornění:
Odrušení Vašeho kolejiště je s touto
lokomotivou zajištěno, pokud má obvykle
do kolejového nástavce zabudovaný
kondesátor kapacitu minimálně 680
Nanofaradů.
