MONTAGEANLEITUNG MULTI-FENCE
Osmo Holz und Color GmbH & Co. KG | Affhüppen Esch 12, D-48231 Warendorf | Postfach 110161 | D-48203 Warendorf
Telefon +49 (0) 25 81 / 9 22-100 | Telefax +49 (0) 25 81 / 9 22-200 | info@osmo.de | www.osmo.de

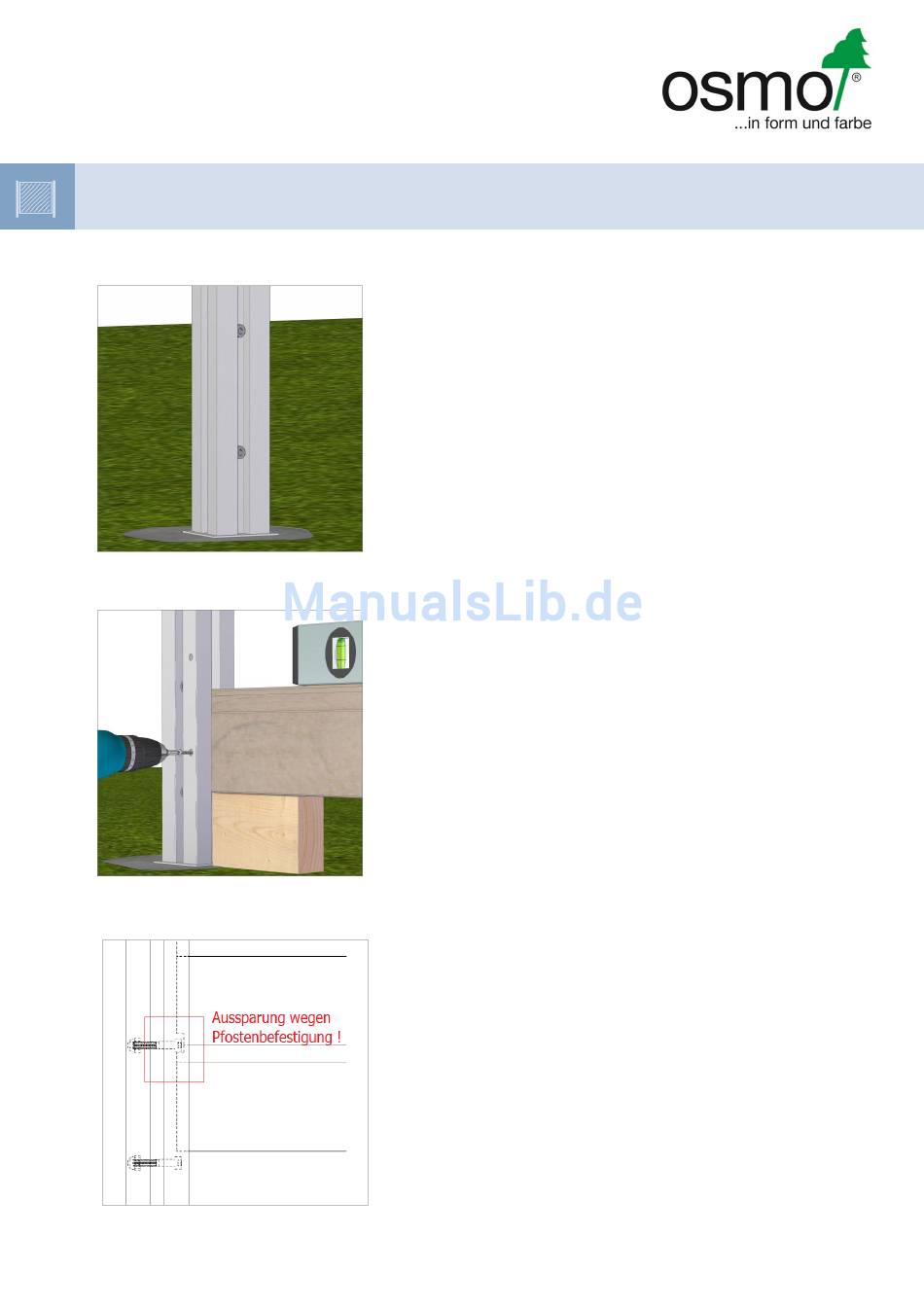

SCHRITT 4: PFOSTEN MONTIEREN
Stecken Sie den Pfosten auf den Pfostenanker auf. Die vorbereiteten
Löcher im Pfosten passen mit denen am Anker überein. Befestigen Sie
den Pfosten mit den zwei beiliegenden Zylinderschrauben mit
Hutmutter.
SCHRITT 5: SICHTBLENDENMONTAGE
Die erste Bohle (Feder zeigt nach oben) in die Pfostennut bis auf Höhe
der untersten Bohrung schieben. Das Bohrloch ist dabei mittig der
Bohle. Verschrauben Sie die Bohle mit den beiliegenden Linsenkopf-
schrauben 4,8 x 45 mm und dem verlängerten Bit. Die Schrauben ver-
schwinden dabei im Pfosten und können später mit den Gummistopfen
verdeckt werden. Bitte ein niedriges Drehmoment einstellen!
Schieben Sie nun nach und nach die übrigen Lamellen ein und
verschrauben diese jeweils, wie zuvor beschrieben.
Den Abschluss bildet die Bohle ohne Feder. Oder das Aluminium-
abschlussprofil (muss separat bestellt werden).
SCHRITT 6: ECKMONTAGE
Wenn Sie zwei Sichtblenden im rechten Winkel montieren wollen,
müssen Sie Aussparungen für die Hutmuttern / Schraubenköpfe der
Pfostenankerschrauben in die dort liegenden Profile schneiden.
Beachten Sie die Lage der Ankerschrauben bei der Vorbereitung
des Pfostens.
Bei der Über-Eck-Montage ist außerdem zu beachten, dass der „Eck-
Pfosten" auch dementsprechend für die Eck-Ausrichtung vorbereitet
wird.
Im Folgenden können Sie wie bei Schritt 5 beschrieben fortfahren.
