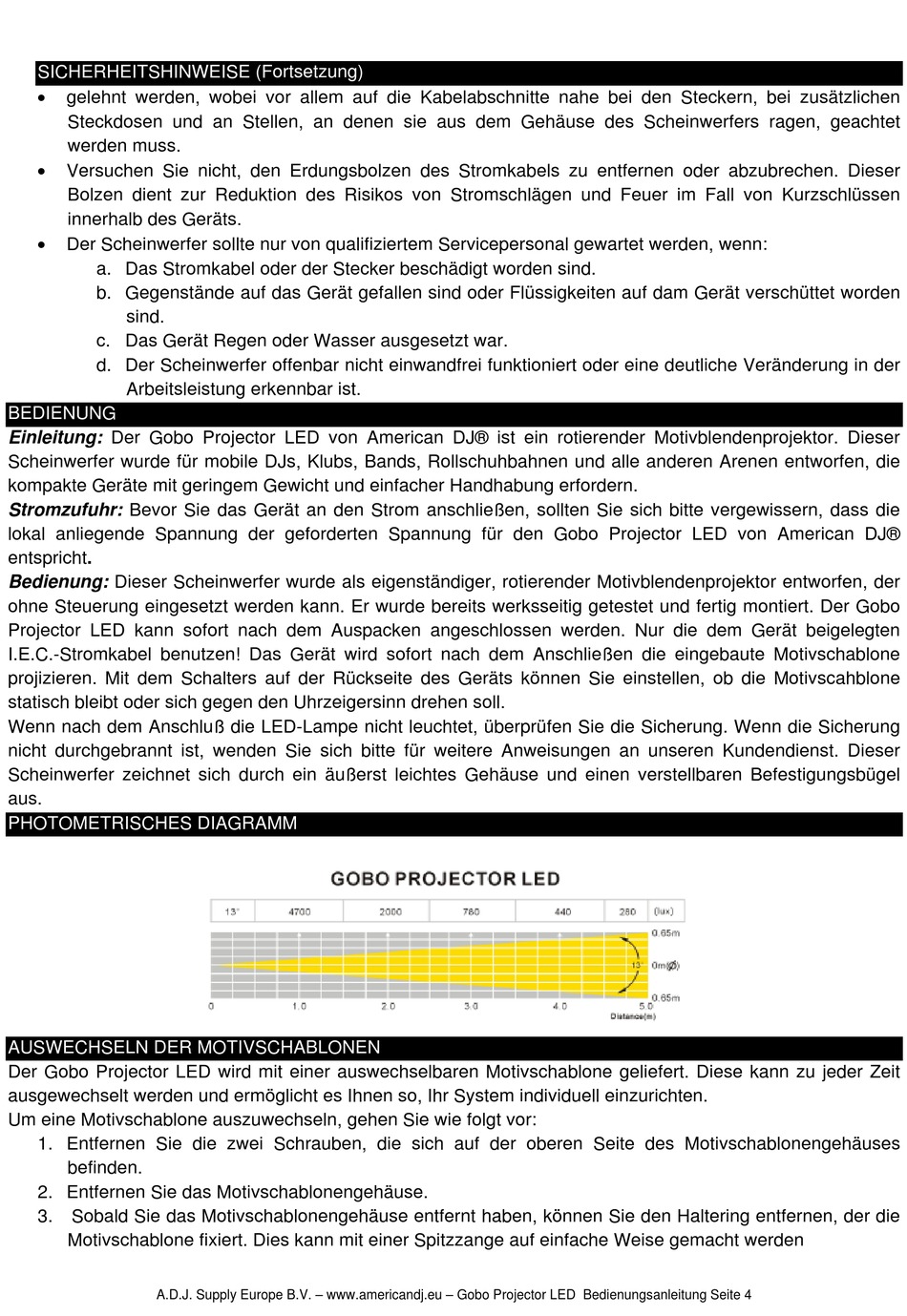

SICHERHEITSHINWEISE (Fortsetzung)
gelehnt werden, wobei vor allem auf die Kabelabschnitte nahe bei den Steckern, bei zusätzlichen
Steckdosen und an Stellen, an denen sie aus dem Gehäuse des Scheinwerfers ragen, geachtet
werden muss.
Versuchen Sie nicht, den Erdungsbolzen des Stromkabels zu entfernen oder abzubrechen. Dieser
Bolzen dient zur Reduktion des Risikos von Stromschlägen und Feuer im Fall von Kurzschlüssen
innerhalb des Geräts.
Der Scheinwerfer sollte nur von qualifiziertem Servicepersonal gewartet werden, wenn:
a. Das Stromkabel oder der Stecker beschädigt worden sind.
b. Gegenstände auf das Gerät gefallen sind oder Flüssigkeiten auf dam Gerät verschüttet worden
sind.
c. Das Gerät Regen oder Wasser ausgesetzt war.
d. Der Scheinwerfer offenbar nicht einwandfrei funktioniert oder eine deutliche Veränderung in der
Arbeitsleistung erkennbar ist.
BEDIENUNG
Einleitung: Der Gobo Projector LED von American DJ® ist ein rotierender Motivblendenprojektor. Dieser
Scheinwerfer wurde für mobile DJs, Klubs, Bands, Rollschuhbahnen und alle anderen Arenen entworfen, die
kompakte Geräte mit geringem Gewicht und einfacher Handhabung erfordern.
Stromzufuhr: Bevor Sie das Gerät an den Strom anschließen, sollten Sie sich bitte vergewissern, dass die
lokal anliegende Spannung der geforderten Spannung für den Gobo Projector LED von American DJ®
entspricht.
Bedienung: Dieser Scheinwerfer wurde als eigenständiger, rotierender Motivblendenprojektor entworfen, der
ohne Steuerung eingesetzt werden kann. Er wurde bereits werksseitig getestet und fertig montiert. Der Gobo
Projector LED kann sofort nach dem Auspacken angeschlossen werden. Nur die dem Gerät beigelegten
I.E.C.-Stromkabel benutzen! Das Gerät wird sofort nach dem Anschließen die eingebaute Motivschablone
projizieren. Mit dem Schalters auf der Rückseite des Geräts können Sie einstellen, ob die Motivscahblone
statisch bleibt oder sich gegen den Uhrzeigersinn drehen soll.
Wenn nach dem Anschluß die LED-Lampe nicht leuchtet, überprüfen Sie die Sicherung. Wenn die Sicherung
nicht durchgebrannt ist, wenden Sie sich bitte für weitere Anweisungen an unseren Kundendienst. Dieser
Scheinwerfer zeichnet sich durch ein äußerst leichtes Gehäuse und einen verstellbaren Befestigungsbügel
aus.
PHOTOMETRISCHES DIAGRAMM
AUSWECHSELN DER MOTIVSCHABLONEN
Der Gobo Projector LED wird mit einer auswechselbaren Motivschablone geliefert. Diese kann zu jeder Zeit
ausgewechselt werden und ermöglicht es Ihnen so, Ihr System individuell einzurichten.
Um eine Motivschablone auszuwechseln, gehen Sie wie folgt vor:
1. Entfernen Sie die zwei Schrauben, die sich auf der oberen Seite des Motivschablonengehäuses
befinden.
2. Entfernen Sie das Motivschablonengehäuse.
3. Sobald Sie das Motivschablonengehäuse entfernt haben, können Sie den Haltering entfernen, der die
Motivschablone fixiert. Dies kann mit einer Spitzzange auf einfache Weise gemacht werden
A.D.J. Supply Europe B.V. – www.americandj.eu – Gobo Projector LED Bedienungsanleitung Seite 4
