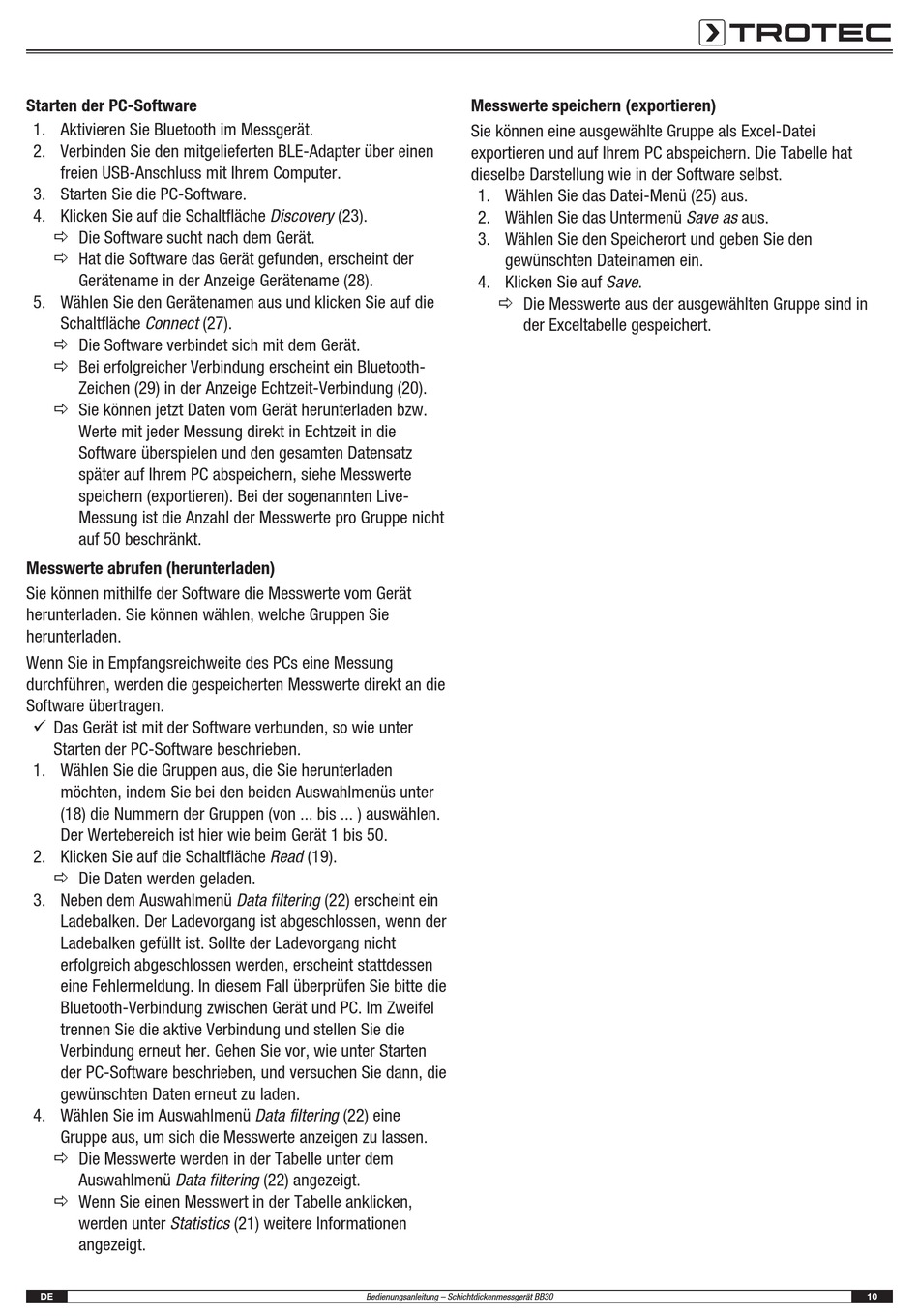

Starten der PC-Software
1. Aktivieren Sie Bluetooth im Messgerät.
2. Verbinden Sie den mitgelieferten BLE-Adapter über einen
freien USB-Anschluss mit Ihrem Computer.
3. Starten Sie die PC-Software.
4. Klicken Sie auf die Schaltfläche Discovery (23).
ð Die Software sucht nach dem Gerät.
ð Hat die Software das Gerät gefunden, erscheint der
Gerätename in der Anzeige Gerätename (28).
5. Wählen Sie den Gerätenamen aus und klicken Sie auf die
Schaltfläche Connect (27).
ð Die Software verbindet sich mit dem Gerät.
ð Bei erfolgreicher Verbindung erscheint ein Bluetooth-
Zeichen (29) in der Anzeige Echtzeit-Verbindung (20).
ð Sie können jetzt Daten vom Gerät herunterladen bzw.
Werte mit jeder Messung direkt in Echtzeit in die
Software überspielen und den gesamten Datensatz
später auf Ihrem PC abspeichern, siehe Messwerte
speichern (exportieren). Bei der sogenannten Live-
Messung ist die Anzahl der Messwerte pro Gruppe nicht
auf 50 beschränkt.
Messwerte abrufen (herunterladen)
Sie können mithilfe der Software die Messwerte vom Gerät
herunterladen. Sie können wählen, welche Gruppen Sie
herunterladen.
Wenn Sie in Empfangsreichweite des PCs eine Messung
durchführen, werden die gespeicherten Messwerte direkt an die
Software übertragen.
ü Das Gerät ist mit der Software verbunden, so wie unter
Starten der PC-Software beschrieben.
1. Wählen Sie die Gruppen aus, die Sie herunterladen
möchten, indem Sie bei den beiden Auswahlmenüs unter
(18) die Nummern der Gruppen (von ... bis ... ) auswählen.
Der Wertebereich ist hier wie beim Gerät 1 bis 50.
2. Klicken Sie auf die Schaltfläche Read (19).
ð Die Daten werden geladen.
3. Neben dem Auswahlmenü Data filtering (22) erscheint ein
Ladebalken. Der Ladevorgang ist abgeschlossen, wenn der
Ladebalken gefüllt ist. Sollte der Ladevorgang nicht
erfolgreich abgeschlossen werden, erscheint stattdessen
eine Fehlermeldung. In diesem Fall überprüfen Sie bitte die
Bluetooth-Verbindung zwischen Gerät und PC. Im Zweifel
trennen Sie die aktive Verbindung und stellen Sie die
Verbindung erneut her. Gehen Sie vor, wie unter Starten
der PC-Software beschrieben, und versuchen Sie dann, die
gewünschten Daten erneut zu laden.
4. Wählen Sie im Auswahlmenü Data filtering (22) eine
Gruppe aus, um sich die Messwerte anzeigen zu lassen.
ð Die Messwerte werden in der Tabelle unter dem
Auswahlmenü Data filtering (22) angezeigt.
ð Wenn Sie einen Messwert in der Tabelle anklicken,
werden unter Statistics (21) weitere Informationen
angezeigt.
DE
Messwerte speichern (exportieren)
Sie können eine ausgewählte Gruppe als Excel-Datei
exportieren und auf Ihrem PC abspeichern. Die Tabelle hat
dieselbe Darstellung wie in der Software selbst.
1. Wählen Sie das Datei-Menü (25) aus.
2. Wählen Sie das Untermenü Save as aus.
3. Wählen Sie den Speicherort und geben Sie den
gewünschten Dateinamen ein.
4. Klicken Sie auf Save.
ð Die Messwerte aus der ausgewählten Gruppe sind in
der Exceltabelle gespeichert.
Bedienungsanleitung – Schichtdickenmessgerät BB30 10
