5.4.5. Kontakt für Isolierfehler / Netzanzeige
Der Wechselrichter besitzt einen freien Potenzialkontakt, der im Allgemeinen geöffnet ist. Er dient zur Durchführung
einer der beiden folgenden Funktionen:
• Isolierfehlererkennung bei Gleichstrom.
Geöffneter Kontakt: Kein Isolierfehler bei Gleichstrom.
Geschlossener Kontakt: Isolierfehler bei Gleichstrom.
• Anzeige, dass das Gerät über den internen Kontakt mit dem Stromnetz gekoppelt ist.
Geöffneter Kontakt: der interne Kontakt des Netzanschlusses ist offen, der Wechselrichter ist nicht
am Stromnetz angeschlossen.
Geschlossener Kontakt: der interne Kontakt des Netzanschlusses ist geschlossen, der Wechselrichter
ist am Stromnetz angeschlossen.
Das Gerät misst immer die Isolierung, unabhängig von der Konfiguration des Kontakts.
Die Konfiguration, die das Gerät benötigt, damit der Kontakt die gewünschte Funktion durchführt,
wird im Werk vorgenommen und muss Ingeteam bei der Bestellung ausdrücklich mitgeteilt werden.
Dieser im Allgemeinen offene Kontakt ermöglicht eine Spannung von 230 Vac und 10 A Maximalstrom.
Die verwendeten Klemmen sind X5.1 und X5.2.
1 ... 8
X1
5.4.6. Zugang zu den Hilfsstromanschlüssen
Einige PV-Anlagen erfordern, dass der Wechselrichter an Hilfselemente angeschlossen wird, z.B. Sonnenstrahl-
Sensoren, Thermosensoren, Windmesser, usw.
Fragen Sie bei der Bestellung Ihren Händler.
Für einen besseren Betrieb sind die Kabel, die diese Hilfssignale transportieren, weit weg von den
Leistungskabeln angeordnet.
5.4.7. Kommunikationsanschluss über RS 485-Port
Die Ingecon Sun Power sind mit einer Hardware zur Kommunikation des Wechselrichters über RS 485 ausgestattet.
®
Diese Hardware besteht aus einer „AAP0022 Com RS-485"-Karte die durch die Steuerkarte im Leistungsblock
gespeist werden. Zum Zugriff auf die Karte, nützen Sie die in 5.4.1 beschriebenen Zugänge.

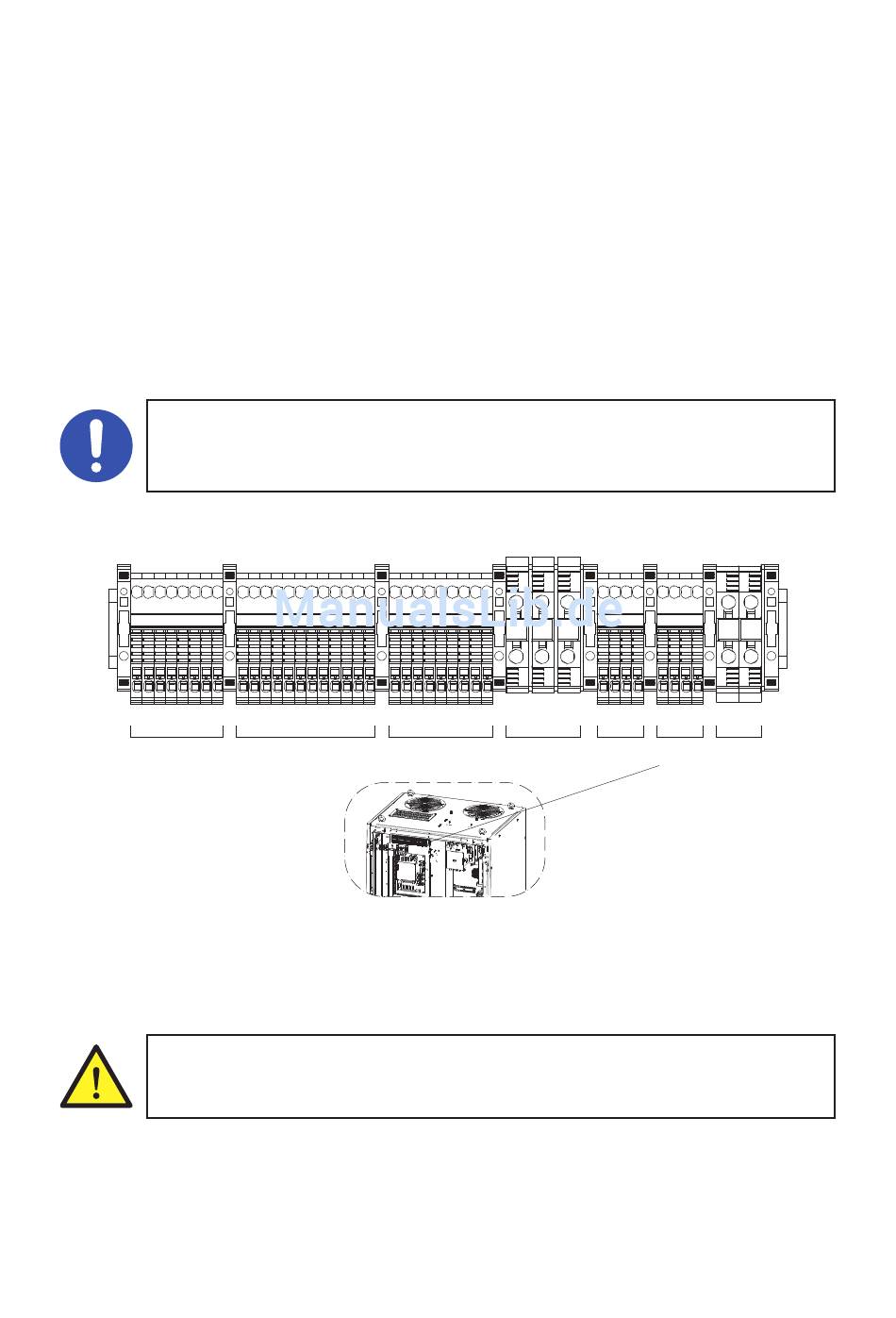

32
1 ... 12 1 ... 9
X2 X3
1 ... 3 1 ... 4 1 ... 4
X4 XAC X5
