Installationshandbuch
• AC-Anschluss Platinen in POWER TL-Geräten und Klemmen in POWER-Geräten ohne Transformator
• Klemmleisten zum Anschluss des Isolierfehlerdetektors
• Kupferleiste mit Gewindelöchern zur Erdung
• 230 V Anschluss zur Hilfsstromversorgung (optional je nach Modell und beiliegendem Kit)
VORSICHT:
Solange die Module Licht empfangen, befinden sich die Gleichstrom-Kabel unter einer möglicher-
weise gefährlichen Spannung.
Niemals die Anschlüsse manipulieren ohne vorher den Wechselrichter vom Stromnetz und der
PV-Anlage zu trennen.
5.4.3. Reihenfolge der Geräteanschlüsse
Folgende Hauptanschlüsse sind für Ingecon
1. Anschluss des Isolierfehlerdetektors (optional)
2. Kommunikationsleitung (optional)
3. Anschluss der verschiedenen Erdungen
4. Anschluss der Hilfsstromversorgung (optional je nach Modell und beiliegendem Kit)
5. Anschluss des Dreiphasensystems des Wechselrichters ans Stromnetz
6. Anschluss der Gleichstromkabel von der PV-Anlage
In den folgenden Abschnitten wird beschrieben, wie diese Anschlüsse vorgenommen werden.

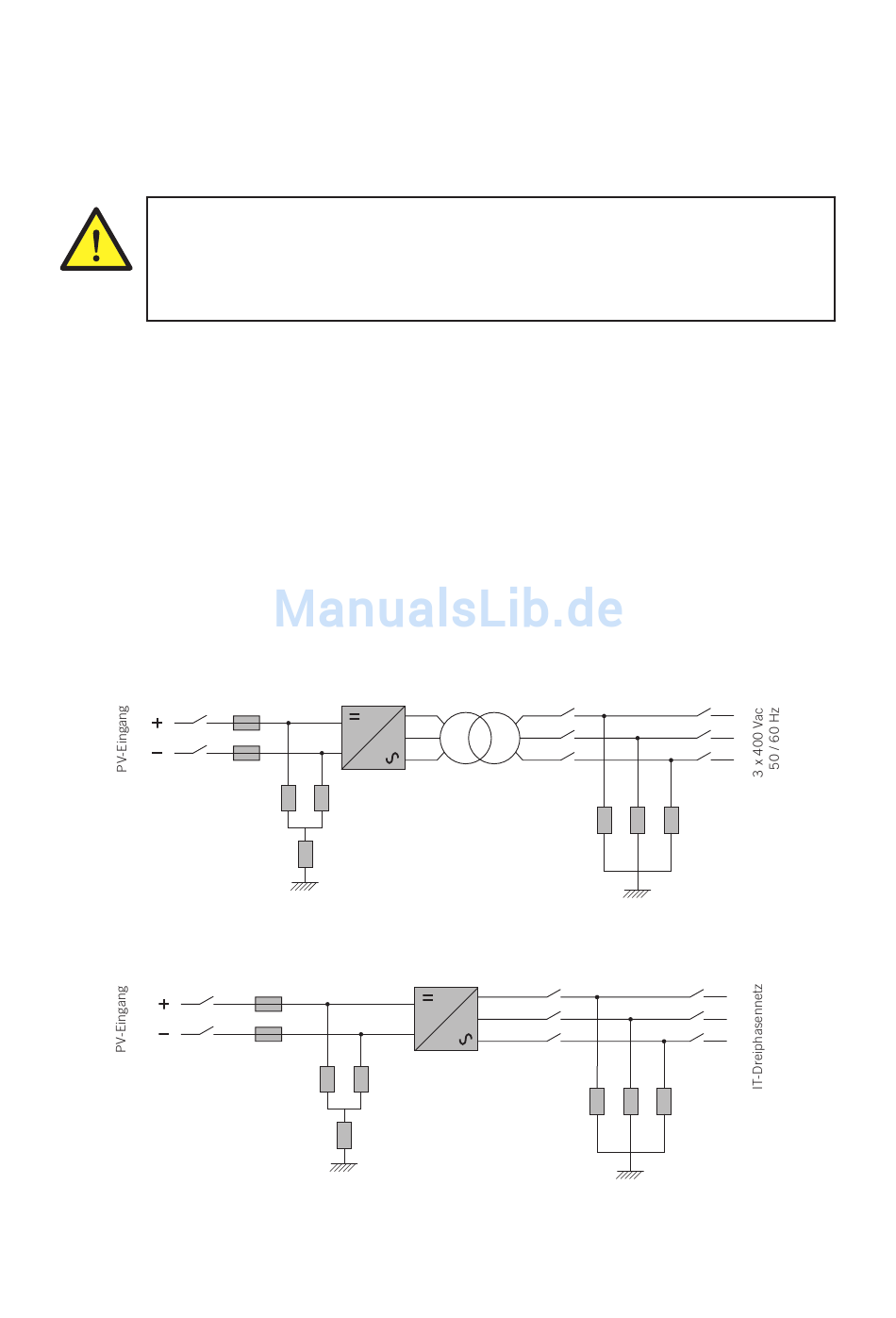

5.4.4. Systemschaubild

Geräte mit Transformator
Trennschaltersicherungen Wechselrichter
DC-Überspannungsableiter
Geräte ohne Transformator (TL)
Trennschaltersicherungen
DC-Überspannungsableiter
AAS2000IKQ01
Sun Power-Geräte in der folgenden Reihenfolge auszuführen:
®
3
AC-Überspannungsableiter
Wechselrichter
3
AC-Überspannungsableiter
Schütz Leistungsschutzschalter
Schütz Leistungsschutzschalter
