trisch (Studio 2) vor. Durch die beiden Regler (Studio 1/2) auf der linken Seite
bestimmen Sie welche symmetrischen bzw. unsymmetrischen Eingänge im Auf-
nahmeraum ankommen sollen.
Ausgangswahlschalter
O U T P U T S E L E C T O R
M U T E
M U T E
C / R 1
C / R 2
M ic O N
0
10
A l l M U T E
M ic O N
S t u d io 1
S t u d io 2
BL1
BL1
M -P A T C H 4M
BL2
BL2
UB1
UB1
UB2
UB2
Das T alkback-Mikrofon
C / R
C / R
2
1
2
0
10
0
10
S T E R E O
v O L U M E
v O L U M E
M ic
Anwendungsbeispiele
Sie können den M-Patch 4M überall dort einsetzen, wo Sie Lautstärken kontrollie-
ren möchten. Ein Beispiel wäre (abseits seines „klassischen" Aufgabengebiets als
Studiozentrale) die Lautstärkekontrolle eines Mikrofonvorverstärkers. Durch seinen
gerasterten Masterregler gibt der M-Patch 4M die Ausgangslautstärke deutlich prä-
ziser und transparenter weiter als das meiste Audio Equipment.
Sie können den M-Patch 4M beispielsweise verwenden
•
für den A/B-Vergleich unterschiedlicher Audio-Quellen
•
als Umschalter mehrerer Monitorpaare
•
zur Begrenzung der Ausgangslautstärke von D/A-Wandlern
•
als Arbeitsplatzlösung in einer Audionetzwerkumgebung
•
um mehrere Soundkarten Ihrer Computer über ein zentrales Gerät zu steuern
•
um die typischen Bitreduktionen Ihrer Software-Mixer zu verhindern
•
um ein Boxenpärchen getrennt (oder auch gemeinsam) mit einem Subwoofer
zu betreiben
H ea d p h o n e
S T U D I O
2
1
C / R
M U T E
M U T E
0
10
0
10
S t u d io 1
S t u d io 2
O U T P U T S E L E C T O R
M U T E
C / R 1
B A L AN C E D
A u x
M ic O N

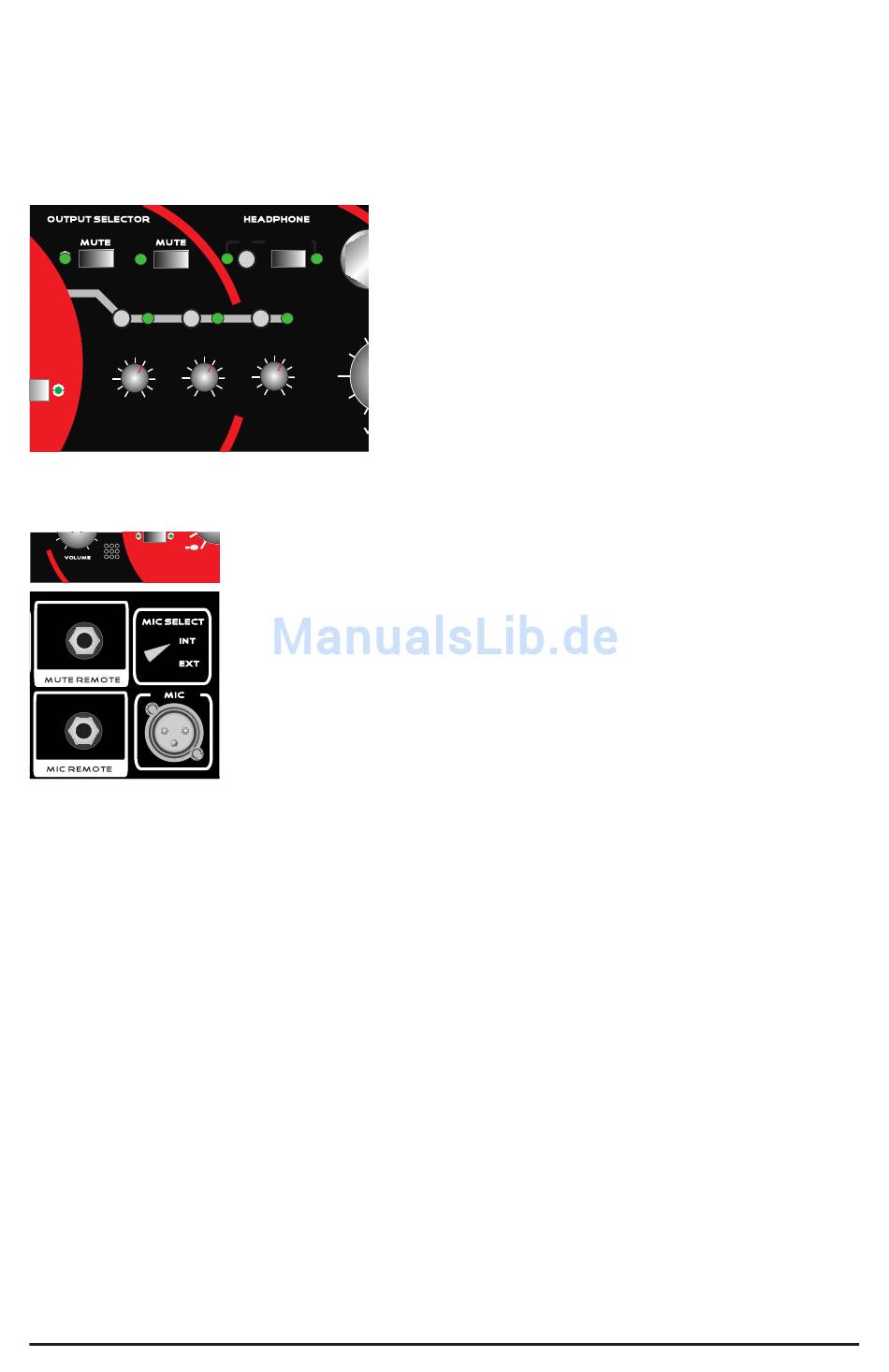

Der M-Patch 4M besitzt ein eingebautes Talkback-Mikrofon.
-
