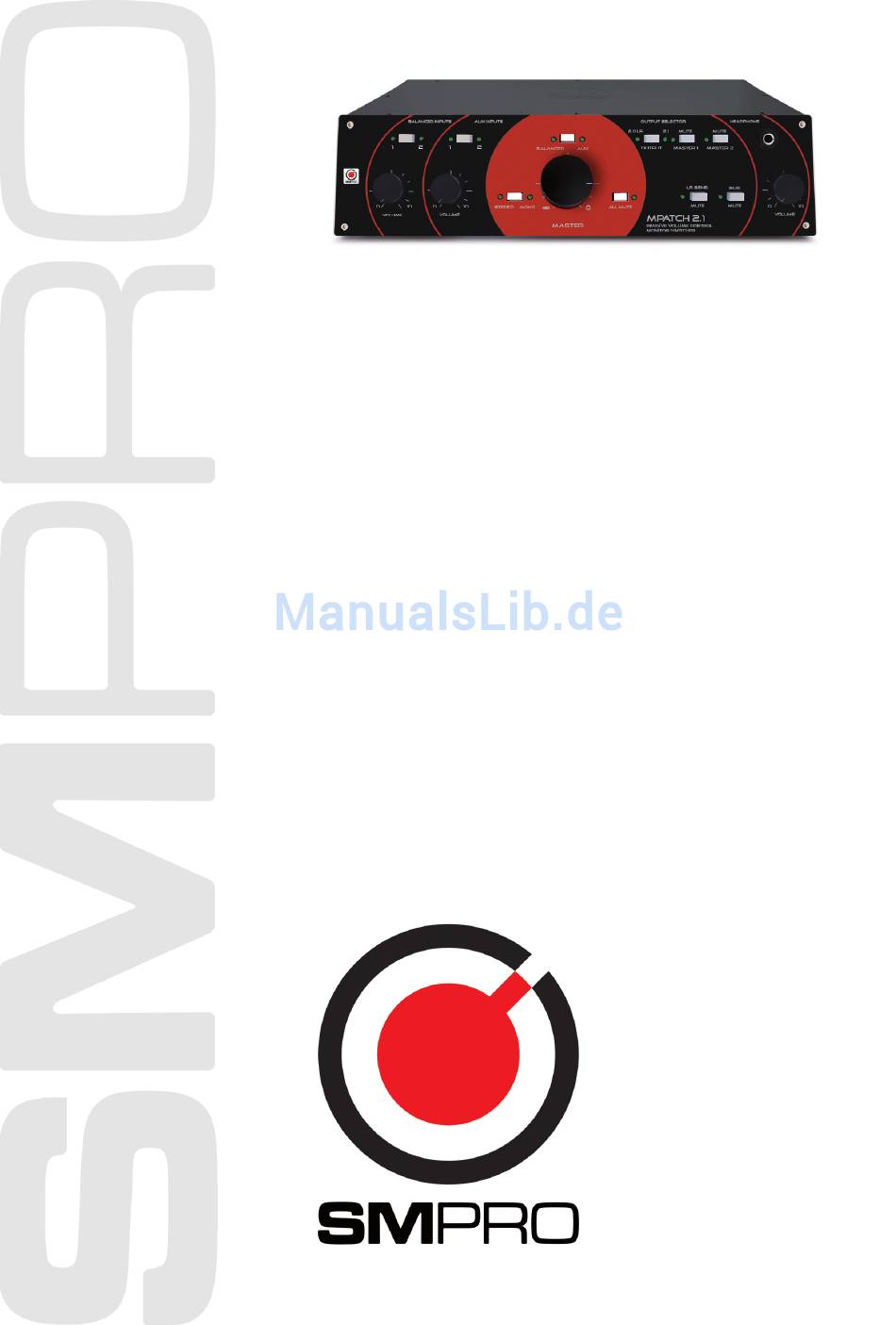

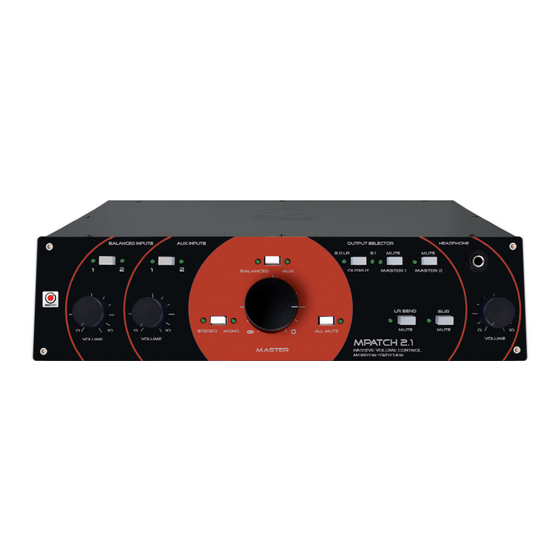

- Seite 1 M-Patch 2.1 Bedienungsanleitung September 2012...
-
Seite 2: Sicherheitshinweise
SM Pro Audio aus. Vorwort Sehr geehrte(r) Käufer/-in, wir beglückwünschen Sie zum Kauf dieses SM Pro Audio-Produktes. Der M-Patch 2.1 wurde von uns für die Anwendung im semiprofessionellen und professionellen Recordingstudio entwickelt. Basierend auf jahrelanger Erfahrung im Audiobereich und der Vielzahl von Kundenwünschen haben unsere Ingenieure ein Produkt ge-... - Seite 3 Inbetriebnahme Der SM Pro Audio M-Patch 2.1 wurde nach der Herstellung sorgfältig verpackt, um einen optimalen Schutz beim Versand zu gewährleisten. Trotzdem empfehlen wir Ihnen, nach dem Auspacken alle enthaltenen Komponenten auf physische Schäden zu überprüfen, die möglicherweise beim Transport passiert sein könnten.
- Seite 4 Master-Mute-Schalter Tischgerät / Rackeinbau Der M-Patch 2.1 lässt sich entweder als Tischgerät betreiben oder in ein Standard- Rack mit 19“-Größe einbauen. Für den Betrieb im Rack nutzen Sie bitte das bei- liegende Rackeinbauset, indem Sie sie an beiden Seiten des M-Patch 2.1 mit den entsprechenden Schrauben montieren.
- Seite 5 *Hinweis: Der M-Patch 2.1 kann mit Mikrofon- oder Line-Signalen gefüttert werden. Bitte schließen Sie nicht die Ausgänge Ihres Verstärkers an die Eingänge des M-Patch 2.1 an! Symmetrische Eingänge Die Haupteingänge stehen in Form von symmetrischen XLR- sowie symmtrischen/ unsymmetrischen Klinken (Kombobuchse) bereit. Diese Eingänge sind also perfekt, um Ihre wichtigsten Quellen (Audio Interface Ihrer DAW oder Mischpult) anzuschlie- ßen.
- Seite 6 In diesem Fall schließen Sie die Master 1 Ausgänge an Ihren aktiven Subwoofer und dessen Ausgänge dann an den XOVER/SUB Return Eingän- gen des M-Patch 2.1 an. Nun müssen Sie nur noch Ihre Satelliten mit LR Send/2.0 verbinden – fertig! *Hinweis: Schließen Sie keine verstärkten Signale am M-Patch 2.1 an!
- Seite 7 *Hinweis: Wenn Sie den Kopfhörerverstärker benutzen wollen, muss der M-Patch 2.1 mit Strom versorgt werden. Die Ausgangswahlschalter 2.0LR/2.1 Schalter: Wenn Sie den M-Patch 2.1 wie in dem oben beschriebenen 2.1- Setup nutzen (zur Veranschaulichung nochmals die Grafik ganz unten auf dieser Seite), dann ermöglicht dieser Schalter (auf 2.0LR-Stellung) eine direkte Weitergabe an Ihre Satelliten-Monitore, ohne dass dabei das Signal durch Ihren Subwoofer geht.
- Seite 8 Kontrolle vor allem über Ausgangspegel nahezu unmöglich ge- worden ist. Teure externe Mischpulte oder eine aufwändige aktive Monitormatrix sind nicht immer eine gute Lösung. Hier spielt der M-Patch 2.1 seine volle Leistungsfähigkeit aus: Er regelt die Laut- stärke der Audiosignale ohne Sie zu beeinflussen. Einsatz im Projektstudio •...
- Seite 9 320 mW @ 132 Ohm STROMVERSORGUNG Externes Netzteil DC 12-16 V *Hinweis: Der M-Patch 2.1 ist passiv aufgebaut und benötigt deshalb keinen Strom. Wenn Sie den Kopfhörerverstärker sowie die LEDs nutzen wollen, müssen Sie na- türlich das Netzteil anschliessen. ABMESSUNGEN Maße (ohne Rackohren)
- Seite 10 14 Tagen durchgeführt, besteht kein Garantieanspruch (es gilt das Datum der Originalrechnung). 19.2 Garantie 19.2.1 Für dieses Produkt übernimmt SM Pro Audio eine Garantie von zwei Jahren auf die mechanischen und elektronischen Bauteile in Betracht der hier genannten Bedingungen. Die Garantie gilt ab Rechnungs-/Belegdatum und bei erfolgreicher Registrierung.
- Seite 11 übernimmt SM Pro Audio weder Kosten noch Haftung, es sei denn, die Reparatur ist vorher mit SM Pro Audio Europe abgestimmt worden. 19.4.5.1 Liegt das Produkt nach einer Überprüfung von SM Pro Audio Europe nicht der Garantiebestimmungen, gehen die Kosten der anfallendenReparatur- oder Überprüfungskosten zu Lasten des Käufers.
