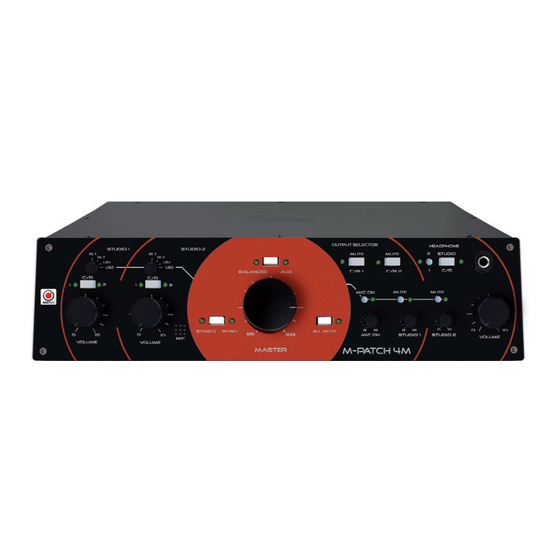

SM Pro Audio M-Patch 4M Bedienungsanleitung
Verwandte Anleitungen für SM Pro Audio M-Patch 4M
Inhaltszusammenfassung für SM Pro Audio M-Patch 4M
- Seite 1 M-Patch 4M Bedienungsanleitung September 2012...
-
Seite 2: Sicherheitshinweise
SM Pro Audio aus. Vorwort Sehr geehrte(r) Käufer/-in, wir beglückwünschen Sie zum Kauf dieses SM Pro Audio-Produktes. Der M-Patch 4M wurde von uns für die Anwendung im semiprofessionellen und professionellen Recordingstudio entwickelt. Basierend auf jahrelanger Erfahrung im Audiobereich und der Vielzahl von Kundenwünschen haben unsere Ingenieure ein Produkt ge-... - Seite 3 Ein eingebautes (oder externes) Talkback-Mikrofon, das das Audiosignal im Aufnah- meraum automatisch um 20 dB abschwächt, ein Kopfhörerverstärker und die Mög- lichkeit den M-Patch 4M im Rack oder als Desktop Unit zu betreiben, machen ihn zum idealen Herzstück eines jeden Studios oder überall dort, wo eine flexible Lautstärke- matrix benötigt wird.
- Seite 4 M-Patch 4M Eingangssektion Hier wählen Sie aus, welche Eingangsquellen (symmetrisch BL1/BL2 oder unsymmetrisch UB1/UB2) zu den Ausgängen „Studio 1“ und „Studio 2“ (also den Aufnahmeräumen) geleitet werden sollen. Hier bestimmen Sie, ob die symme- Hier bestimmen Sie, ob die unsym- trischen Eingänge 1 oder 2 auf die...
- Seite 5 M-Patch 4M Ausgangssektion Schaltet die Control-Room-Aus- Hier wählen Sie aus, was Sie mit dem Kopf- gänge 1 und/oder 2 stumm. hörer hören möchten: Studio 1 oder 2 oder Control Room 1 oder 2. Mic On: Schaltet das Talk- Schalten die Ausgänge back-Mikrofon an oder aus.
- Seite 6 Ihr M-Patch 4M verträgt sich nur mit Mikrofon- (z.B. dynamisches Mi- krofon) und Line-Signalen. Bitte schließen Sie keine Endstufen-Ausgänge an den M-Patch 4M an – dies zerstört ihn und wird nicht als Garantiefall gewertet. Symmetrische Eingänge Balanced Inputs 1 und 2 sind ideal, um Ihr(e) Audio-Interfaces und/oder Mixer anzuschließen.
- Seite 7 Wenn „MIC ON“ gedrückt ist, wird das Studio-1/2-Signal um 20db reduziert und die Control-Outs gemutet! Anwendungsbeispiele Sie können den M-Patch 4M überall dort einsetzen, wo Sie Lautstärken kontrollie- ren möchten. Ein Beispiel wäre (abseits seines „klassischen“ Aufgabengebiets als Studiozentrale) die Lautstärkekontrolle eines Mikrofonvorverstärkers. Durch seinen gerasterten Masterregler gibt der M-Patch 4M die Ausgangslautstärke deutlich prä-...
- Seite 8 Beispiel: Ein einfaches Studio Setup Schließen Sie Ihr Audio Interface via XLR an den M-Patch 4M an Ihren CD- oder MP3-Player verbinden Sie mit den Cinch- oder Miniklinken- Anschlüssen Schließen Sie die XLR-Ausgänge C/R 1 an Ihr aktives Monitorpärchen an Schließen Sie Ihren aktiven Subwoofer an die Ausgänge C/R 2 an...
-
Seite 9: Garantiebestimmungen
14 Tagen durchgeführt, besteht kein Garantieanspruch (es gilt das Datum der Originalrechnung). 2. Garantie 2.1 Für dieses Produkt übernimmt SM Pro Audio eine Garantie von zwei Jahren auf die mechanischen und elektronischen Bauteile in Betracht der hier genannten Bedingungen. Die Garantie gilt ab Rechnungs-/Belegdatum und bei erfolgreicher Registrierung. - Seite 10 übernimmt SM Pro Audio weder Kosten noch Haftung, es sei denn, die Reparatur ist vorher mit SM Pro Audio Europe abgestimmt worden. 4.5.1 Liegt das Produkt nach einer Überprüfung von SM Pro Audio Europe nicht der Garantiebestimmungen, gehen die Kosten der anfallendenReparatur- oder Überprüfungskosten zu Lasten des Käufers.
