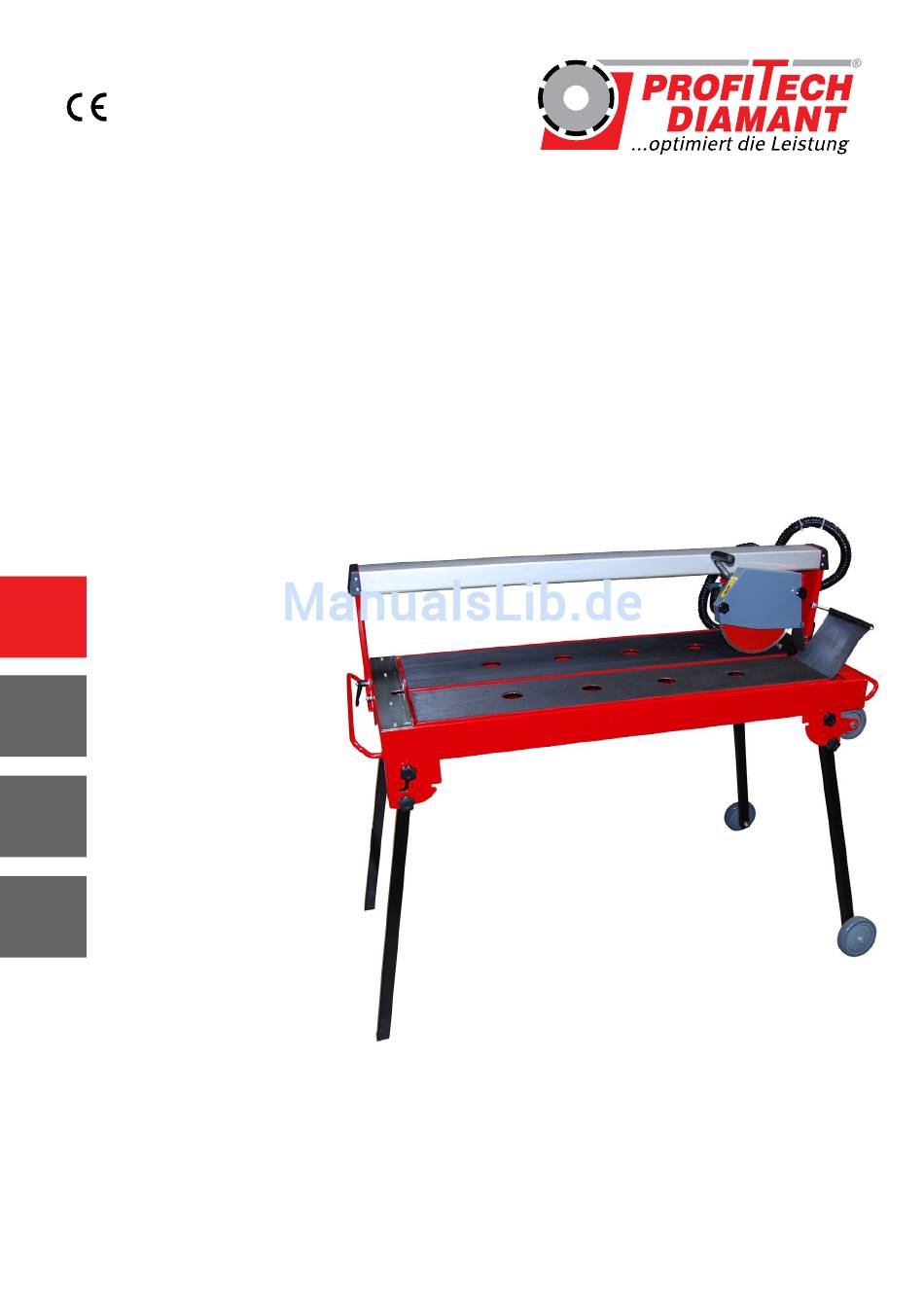

- Seite 1 Betriebsanleitung Fliesenschneidmaschine TC 230 -100 Betriebsanleitung TC 230-100 Instruction manual TC 230-100 Gebruiksaanwijzing TC 230-100 Instrukcja obsługi TC 230-100 Art.Nr. 893212 www.profitech.de...
- Seite 2 Betriebsanleitung TC 230-100 Instruction manual TC 230-100 Gebruiksaanwijzing TC 230-100 Instrukcja obsługi TC 230-100...
- Seite 3 Bewahren Sie die Anleitung an einem sicheren Platz auf! Beim Benutzen von elektrischen Werkzeugen müssen folgende Sicherheitsmaßnahmen immer beachtet werden: • Lesen Sie die Bedienungsanleitung aufmerksam durch und beachten Sie alle Sicherheitshinweise! • Entfernen Sie den Stecker aus der Steckdose, wenn die Maschine nicht in Betrieb ist, bevor Sie an der Maschine montieren sowie vor dem Reinigen.
- Seite 4 Bestimmungsgemäße Verwendung Die Maschine ist ausschließlich zum Trennen von Fliesen, Kacheln, Keramik, Riemchen, Natur- und Kunststein geeignet. Jeder darüber hinausgehende Gebrauch der Maschine gilt als nicht bestimmungsgemäß. Durch den Einsatz von Diamant-Trennscheiben die auf das Schnittgut abgestimmt sind, können alle mineralischen und gebrannten Materialien wie: Kunststeine, vulkanisches Gestein, gebrannte Steine, armierter Beton, Zementsteine, Kalksandsteine, Sandsteine, Tuff, glasierte Fliesen getrennt werden.
- Seite 5 Betrieb der Fliesenschneidmaschine • Stellen Sie den Schneidkopf auf die gewünschte Schnitttiefe ein. Die Klemmschraube neben dem Hauptschalter dient zur Arretierung. • Befestigen Sie den Winkelanschlag an der Anschlagschiene. • Für das Markieren der Fliese ist ein Stift empfehlenswert. • Berühren Sie niemals die laufende Trennscheibe! • Beim Schneiden nie mit den Händen in den Gefahrenbereich greifen! • Eine beschädigte Diamant-Trennscheibe ist sofort auszutauschen! (z.B.: Scheibe ist verbogen, Lü- cken oder Risse im Diamantsegment)
- Seite 6 Jolly-Schneiden Zum Schneiden unter 45° lösen Sie die beiden seitlichen Klemmschrauben und schwenken Sie das Maschinenoberteil in die gewünschte Position. Anschließend die Klemmschrauben wieder anziehen. Kühlwasseranlage Stark verschmutztes Wasser kann die Pumpe verstopfen. Das Wasser ist zu wechseln bevor die Pumpe Schlamm oder Steinpartikel ansaugt.
- Seite 7 Ersatzteile - Diamant-Trennscheiben Bitte benutzen Sie Diamant-Trennscheiben von PROFI-TECH-DIAMANT. Es dürfen ausschließlich Diamant-Trennscheiben mit geschlossenem Rand verwendet werden, Außendurchmesser 230 mm und Bohrung 22,23 mm. Um die Diamant-Trennscheibe zu ersetzen, öffnen Sie den Deckel des Sägeblatt- schutzes. Lösen Sie die Schraube und nehmen Sie den Flansch vom Schaft. Wechseln Sie die Diamant-Trennscheiben und montieren Sie Flansch und Mutter.
- Seite 8 Gewährleistung PROFI-TECH-DIAMANT leistet für Material- und Fabrikationsfehler Gewähr für 12 Monate. Dies gilt nicht für Verschleißteile. Verschleißteile sind die Teile, die bei bestimmungsgemäßem Gebrauch der Maschi- nen einer betriebsbedingten Abnutzung unterliegen. Die Verschleißzeit ist nicht einheitlich definierbar. Sie differiert nach der Einsatzsintensität. Die Verschleißteile sind gerätespezifisch entsprechend der Betriebsanleitung zu warten, einzustellen und ggf.
- Seite 9 Ersatzteil- und Kundendienstadresse Unsere Anschrift für den Ersatzteilvertrieb und Kundendienst: PROFI-TECH-DIAMANT TOOLS GMBH Zorngrabenstr. 6 D-34576 Homberg Telefon: 05681/9999-0 Telefax: 05681/9999-80 Technische Daten Diamantscheibe max.(mm) Blattaufnahme Ǿ (mm) 22,23 Schnittlänge (mm) 1000 Schnitttiefe (mm) Motor: Leistung (kW) Drehzahl Fräswelle (1/Min) 2800 Länge (mm) 1430...
- Seite 32 PROFI-TECH-DIAMANT TOOLS GMBH Zorngrabenstr. 6 D-34576 Homberg Telefon: 05681/9999-0 Telefax: 05681/9999-80 info@profi tech.de www.profi tech.de...
