Anhang B. DR-Dateityp Erläuterungen
B.2 Custom Linear (Forts.)
B.2.1 Beispiel einer Custom Linear Datei
Ein „200 P 451301" Rohr weist Anzeichen von Korrosion auf. Die verbleibende Wanddicke sollte an vier Stellen gemessen werden: „MS 1"
bis „MS 4", jede mit drei Messpunkten.
MS 1 MS 2 MS 3
200 P 4513 01
1 3
2
146
Tabelle 5: Custom Linear Dateistruktur
Element Max. Zahl
Dateiname 1 (pro Datei)
Messstelle 1 - 999
Punkt 1 - 999
MS 4

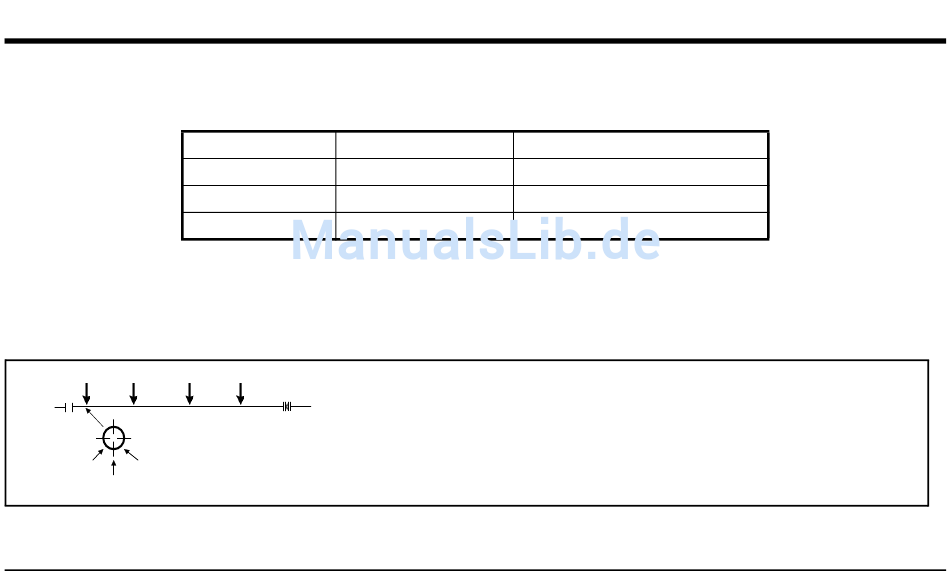

Abbildung 33: Rohr mit vier Prüfstellen
Deskriptor
16 alphanumerische Zeichen
16 alphanumerische Zeichen
Sequenziell nummeriert
Dateiname: 200 P 4513 01
Messstelle: MS 1 MS 2
Punkt: 1 1
2 2
3 3
MS 3 MS 4
1 1
2 2
3 3
