Montage und Anschluß Raumtemperaturregler SCN-RT1
Installation Room Temperature Controller SCN-RT1
1. Schließen Sie den Raumtemperaturregler am KNX Bus an.
2. Einbau des Raumtemperaturreglers in die Schalterdose.
3. Busspannungsversorgung zuschalten.
Switch on KNX power supply.

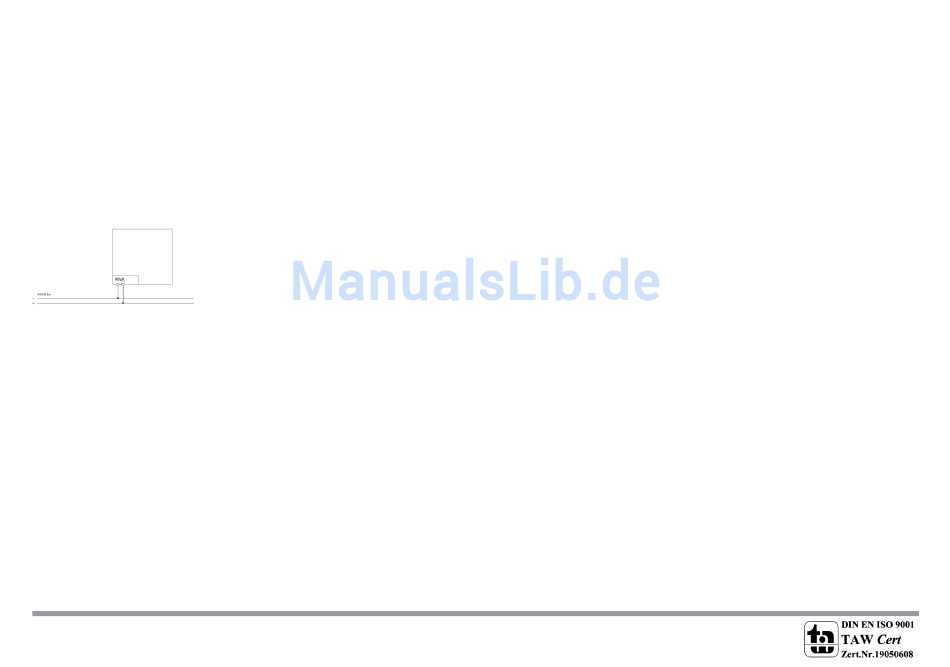

Anschlußbeispiel SCN-RT1UP.01 -
Exemplary circuit diagram SCN-RT1UP.01
MDT technologies GmbH
51766 Engelskirchen
•
Tel.: + 49 - 2263 - 880
Fax: + 49 - 2263 - 4588
•
Stand: 0114
Connect the Room Temperature Controller to the KNX bus.
Flush mounting of the Room Temperature Controller.
Papiermühle 1
•
knx@mdt.de
www.mdt.de
•
•
Beschreibung Raumtemperaturregler SCN-RT1
Description Room Temperature Controller SCN-RT1
Der MDT Raumtemperaturregler dient zur Temperaturregelung von Innenräumen und verfügt über einen Messbereich von -10 bis +50°C.
Der MDT Raumtemperaturregler erfasst die Raumtemperatur und löst abhängig von der Parametrierung KNX/EIB Telegramme aus.
Die Reglercharakteristik (2-Punkt, PI, PWM) ist mit der Applikationssoftware auswählbar. Der MDT Raumtemperaturregler speichert den
minimalen sowie maximalen Temperaturwert, und löst beim Über- bzw. Unterschreiten der Grenzwerte ein Alarmtelegramm aus. Ebenso wird
beim Unterschreiten einer bestimmten Temperatur ein Frostschutzalarm ausgelöst.
Passend für 55 Schalterprogramme z.B.:
•
BERKER S1, B1, B3, B7 glass
•
GIRA Standard 55, E2, Event, Esprit
Der Raumtemperaturregler ist zur Installation in Schalterdosen vorgesehen. Die Montage muß in trockenen
Innenräumen erfolgen. Lieferung erfolgt mit Montagetragring.
The MDT Room Temperature Controller is used to control the indoor temperature, it has a working range from -10 to +50°C. The Room
Temperature Controller detects the temperature and releases telegrams in dependence on its parameterisation. The characteristic of the
MDT Room Temperature Controller (Two-position, PI and PWM control) can be set in the ETS3/4. The MDT Room Temperature Controller
stores the minimum and maximum temperature and releases an alarm telegram if the temperature differs from the programmed limit values.
The temperature of the frost protection is parameterisable.
Fits 55mm systems:
•
BERKER S1, B1, B3, B7 glass
•
GIRA Standard 55, E2, Event, Esprit
The MDT Room Temperature Controller is a flush mounted device for fixed installations in dry rooms, it is delivered with support
Inbetriebnahme Raumtemperaturregler SCN-RT1
Hinweis: Die Produktdatenbank finden Sie unter www.mdt.de/Downloads.html
Note: Before commisioning please download application software at www.mdt.de/Downloads.html
1. Physikalische Adresse vergeben und Applikationsprogramm in der ETS3f/ETS4 erstellen.
Assign the physical address and set parameters with the ETS3f/ETS4.
2. Laden Sie die Physikalische Adresse und das Applikationsprogramm in den Raumtemperaturregler.
Drücken Sie den Programmiertaster wenn Sie dazu aufgefordert werden.
Upload the pysical address and parameters into the Room Temperature Controller.
After request press programming button.
3. Die rote LED erlischt nach erfolgreicher Programmierung.
After sucessfull programming the red LED goes out.
Technische Änderungen und Irrtümer vorbehalten,
Abbildungen können abweichen.
•
JUNG A500, Aplus
•
MERTEN M-Smart, M-Arc, M-Plan
•
JUNG A500, Aplus
•
MERTEN M-Smart, M-Arc, M-Plan
- Commissioning RTC SCN-RT1
ring.
