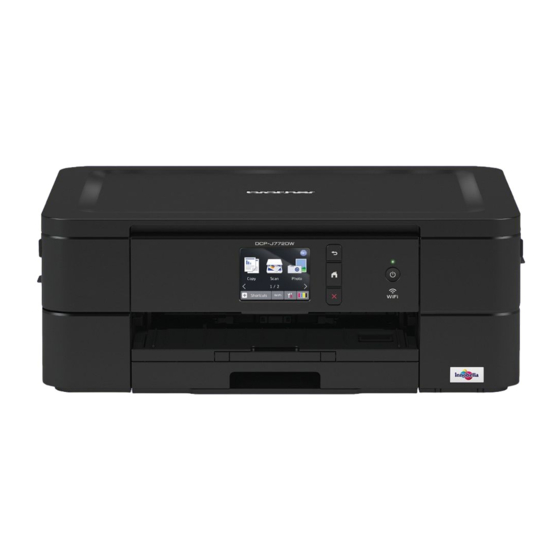

Brother DCP-J772DW Installationsanleitung

DCP-J772DW / DCP-J774DW / MFC-J890DW / MFC-J895DW
Installationsanleitung
Lesen Sie zuerst die Produkt-Sicherheitshinweise, lesen Sie dann
diese Installationsanleitung zur korrekten Installation.
Packen Sie das Gerät aus und überprüfen Sie die Komponenten
1
Der Lieferumfang kann je nach Land unterschiedlich sein.
Entfernen Sie die das Klebeband und die Schutzfolie, die das Gerät und den Touchscreen bedecken.
Starter-Tintenpatronen*
• Schwarz
• Gelb
• Cyan
• Magenta
*Tintenpatronen haben
ungefähr dieselbe
Für Hilfe zum Einrichten Ihres Seitenergiebigkeit wie
Ersatzpatronen (Standard).
Brother-Gerätes sehen Sie sich
uu Kurzanleitung:
unsere FAQ-Videos an.
support.brother.com/videos
Legen Sie Papier in die Papierkassette ein
2
Informationen zum Einlegen anderer Papierformate finden Sie unter Papiermanagement in der
Kurzanleitung.
Ziehen Sie die Papierkassette
ganz aus dem Gerät heraus.
3
Netzkabel anschließen
(Beispiel für Deutschland)
Schließen Sie das Netzkabel an. Das Gerät
schaltet sich automatisch ein.
HINWEIS
Sie können den Aufstellwinkel des Funktionstastenfelds
anpassen, um den Touchscreen besser lesen zu können.
Mitgelieferte Tintenpatronen
6
installieren
Öffnen Sie die Tintenpatronen-
Abdeckung und entfernen Sie dann
den orangefarbenen Transportschutz
vom Gerät.
HINWEIS
Werfen Sie den orangefarbenen Transportschutz
nicht weg. Sie können ihn verwenden, wenn Sie
das Gerät transportieren müssen.
Sprache auswählen
8
(falls erforderlich, nur bei
bestimmten Modellen)
1.
Drücken Sie [Einstell. (Einst.)] >
[Alle Einstell.] > [Inbetriebnahme] >
[Displaysprache].
2.
Drücken Sie Ihre Sprache.
3.
Drücken Sie .
Installationsanleitung
Kurzanleitung
Produkt-Sicherheitshinweise
Brother-Installations-CD
Zubehördaten
Passen Sie die Papierführungen an.
Öffnen Sie die Abdeckung der
Papierablage a. Fächern Sie den Papierstapel gut durch
und legen Sie ihn dann in die Zufuhr.
Land oder Sprache
4
auswählen
(nur bei Inbetriebnahme)
Nach dem Einschalten des Gerätes müssen Sie ggf. Ihr
Land oder Ihre Sprache einstellen (abhängig vom Gerät).
Folgen Sie falls erforderlich den Anweisungen auf dem
Touchscreen.
Folgen Sie den Anweisungen
auf dem Touchscreen, um die
Tintenpatronen auszupacken und
zu installieren.
Das Gerät beginnt, das
Tintenleitungssystem zum Drucken
vorzubereiten.
Telefonkabel anschließen (nur MFC-Modelle)
9
Wenn Sie das Gerät nicht als Faxgerät verwenden, fahren Sie mit
Schließen Sie das Telefonkabel an.
Verwenden Sie die mit LINE beschriftete
Buchse.
Die aktuellen Handbücher sind im Brother Solutions Center verfügbar:
support.brother.com/manuals
Netzkabel
(Für Deutschland
und Österreich)
(Für die Schweiz)
Telefonkabel
(nur MFC-Modelle)
Schütteln Sie die schwarze
Tintenpatrone horizontal 15
Mal wie angezeigt, bevor Sie
sie in das Gerät einsetzen.
HINWEIS
(Beispiel für Deutschland)
Wenn Sie an derselben Leitung auch ein externes Telefon
verwenden möchten, schließen Sie es wie unten gezeigt an.
HINWEIS
• Die meisten Abbildungen in dieser Installationsanleitung zeigen
das MFC-J890DW.
• Bewahren Sie alle Verpackungsmaterialien und den Karton für
den Fall auf, dass Sie das Gerät versenden müssen.
• Sie müssen das korrekte Schnittstellenkabel für die
Schnittstelle kaufen, die Sie verwenden möchten. Bei
manchen Modellen ist ein USB-Kabel im Lieferumfang
enthalten.
USB-Kabel
Wir empfehlen die Verwendung eines USB-2.0-Kabels (Typ A/B),
das nicht länger als 2 Meter ist.
Ethernet (Netzwerk)-Kabel (nur MFC-J890DW/J895DW)
Verwenden Sie ein Straight-through-Netzwerkkabel (Kategorie 5
(oder höher), Twisted-Pair) für ein 10BASE-T- oder
100BASE-TX-Fast-Ethernet-Netzwerk.
HINWEIS
Ziehen Sie die Papierstütze a vollständig
aus dem Gerät, und öffnen Sie die Klappe
b, sodass das gedruckte Papier nicht
herunterfällt.
Schließen Sie die Abdeckung der
Papierablage, und schieben Sie die
Kassette vollständig in das Gerät.
Datum und Uhrzeit
5
einstellen
Folgen Sie den Anweisungen auf dem Touchscreen,
um das Datum und die Uhrzeit einzustellen.
7
Geräteeinstellungen
Wenn das Gerät die Erstreinigung abgeschlossen
hat, folgen Sie den Anweisungen auf dem
Touchscreen, um die Geräteeinstellungen
vorzunehmen.
• Druckqualität prüfen
• Standardmäßige Brother-Display-Meldungen
einrichten
• Installationsseite drucken
fort.
10
(Beispiel für Deutschland)
1
a. Externes Telefon
D00C61001-01
GER
Version A
