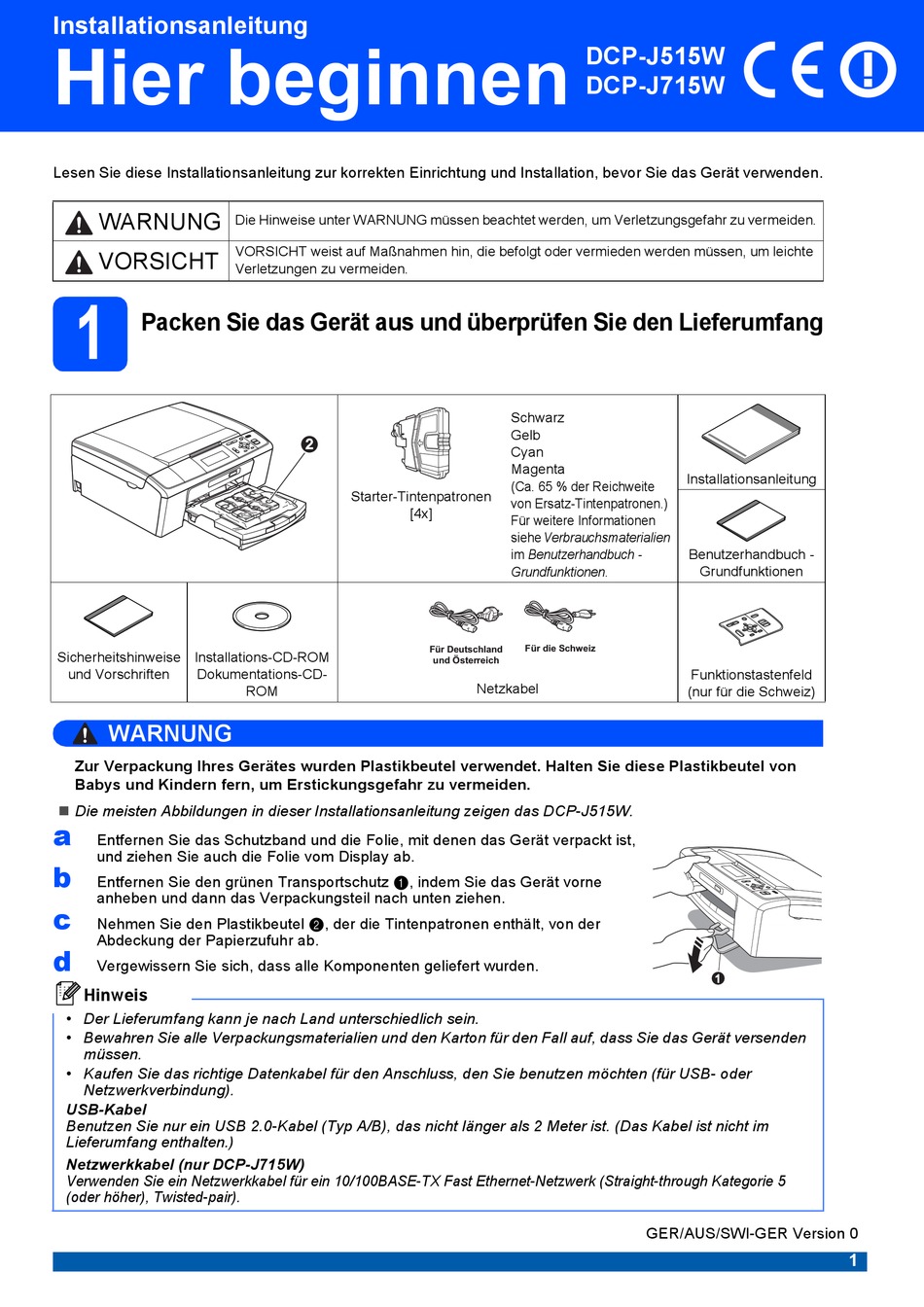

Installationsanleitung
Hier beginnen
Lesen Sie diese Installationsanleitung zur korrekten Einrichtung und Installation, bevor Sie das Gerät verwenden.
WARNUNG
VORSICHT
1
Packen Sie das Gerät aus und überprüfen Sie den Lieferumfang
Sicherheitshinweise
Installations-CD-ROM
und Vorschriften
Dokumentations-CD-
WARNUNG
Zur Verpackung Ihres Gerätes wurden Plastikbeutel verwendet. Halten Sie diese Plastikbeutel von
Babys und Kindern fern, um Erstickungsgefahr zu vermeiden.
Die meisten Abbildungen in dieser Installationsanleitung zeigen das DCP-J515W.
a
Entfernen Sie das Schutzband und die Folie, mit denen das Gerät verpackt ist,
und ziehen Sie auch die Folie vom Display ab.
b
Entfernen Sie den grünen Transportschutz a, indem Sie das Gerät vorne
anheben und dann das Verpackungsteil nach unten ziehen.
c
Nehmen Sie den Plastikbeutel b, der die Tintenpatronen enthält, von der
Abdeckung der Papierzufuhr ab.
d
Vergewissern Sie sich, dass alle Komponenten geliefert wurden.
Hinweis
• Der Lieferumfang kann je nach Land unterschiedlich sein.
• Bewahren Sie alle Verpackungsmaterialien und den Karton für den Fall auf, dass Sie das Gerät versenden
müssen.
• Kaufen Sie das richtige Datenkabel für den Anschluss, den Sie benutzen möchten (für USB- oder
Netzwerkverbindung).
USB-Kabel
Benutzen Sie nur ein USB 2.0-Kabel (Typ A/B), das nicht länger als 2 Meter ist. (Das Kabel ist nicht im
Lieferumfang enthalten.)
Netzwerkkabel (nur DCP-J715W)
Verwenden Sie ein Netzwerkkabel für ein 10/100BASE-TX Fast Ethernet-Netzwerk (Straight-through Kategorie 5
(oder höher), Twisted-pair).
Die Hinweise unter WARNUNG müssen beachtet werden, um Verletzungsgefahr zu vermeiden.
VORSICHT weist auf Maßnahmen hin, die befolgt oder vermieden werden müssen, um leichte
Verletzungen zu vermeiden.
2
Starter-Tintenpatronen
ROM
Schwarz
Gelb
Cyan
Magenta
(Ca. 65 % der Reichweite
von Ersatz-Tintenpatronen.)
[4x]
Für weitere Informationen
siehe Verbrauchsmaterialien
im Benutzerhandbuch -
Grundfunktionen.
Für die Schweiz
Für Deutschland
und Österreich
Netzkabel
DCP-J515W
DCP-J715W
Installationsanleitung
Benutzerhandbuch -
Grundfunktionen
Funktionstastenfeld
(nur für die Schweiz)
1
GER/AUS/SWI-GER Version 0
1
