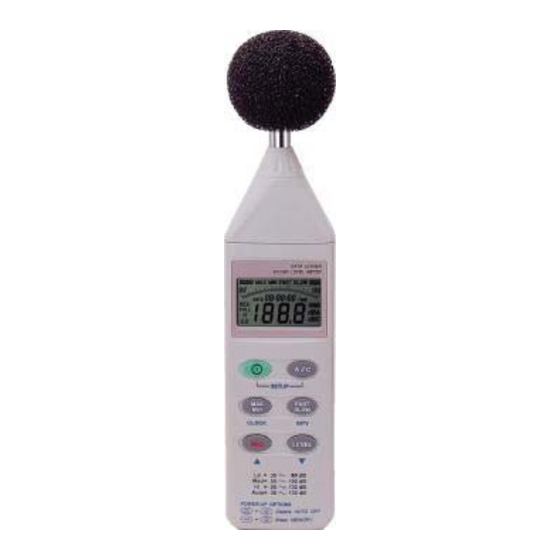

Dostmann SL322 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Dostmann SL322
Inhaltszusammenfassung für Dostmann SL322
- Seite 1 BEDIENUNGSANLEITUNG (INSTRUCTION MANUAL)
-
Seite 2: Inhaltsverzeichnis
DATA LOGGER SOUND LEVEL METER INHALTSVERZEICHNIS Titel Seite SICHERHEITSINFORMATIONEN Sicherheitssymbole ALLGEMEINE BESCHREIBUNG III. SPEZIFIKATION FUNKTIONEN UHR UND EINSTELLUNGEN KALIBRIERUNG VII. GERÄTEVORBEREITUNG VIII. MESSVORBEREITUNGEN MESSUNG Softwareeinstellung TestLink SE-322 Verwendung der Mikrofonverlängerung... -
Seite 3: Sicherheitsinformationen
DATA LOGGER SOUND LEVEL METER I. SICHERHEITSINFORMATIONEN Lesen Sie bitte sorgsam die folgenden Informationen, bevor Sie mit den Messungen beginnen. Benutzen Sie das Messgerät nur in der beschriebenen Form, anderenfalls erlischt die auf das Gerät gewährleistete Garantie. Umweltbedingungen Relative Feuchtigkeit max. = 90% rH ... -
Seite 4: Spezifikation
DATA LOGGER SOUND LEVEL METER III. SPEZIFIKATION Standards: IEC651 Type2, ANSI S1.4 Type2 Frequenzbereich : 31.5Hz ~ 8KHz Messbereich : 30 ~ 130dB Wichtung/Bewertung : A / C Mikrophon: 1/2 inch Electret Kondensor Mikrophon Display1 : LCD, 4-stellig Auflösung: 0.1dB Werteerneuerung: 0.5 s Display2 : 50 Segment Bargraph... -
Seite 5: Funktionen
DATA LOGGER SOUND LEVEL METER Arbeitsfeuchte: 10 bis 90% rH Lagertemperatur: -10 ... 60 °C ( 14 ... 140 °C ) Lagerfeuchte: 10 bis 75%rH Dimensionen: 275 (L) × 64 (W) × 30 (H)mm Gewicht: 285g (inkl. Batterie) Zubehör: 9V Batterie, Tragetasche, Schraubendreher, Bedienungsanweisung. - Seite 6 DATA LOGGER SOUND LEVEL METER (1) Windschutz Wenn Sie bei Windgeschwindigkeit > 10m/s messen, verwenden Sie bitte den Windschutz auf dem Mikrofon (2) Display Symbol Funktion Maximalanzeige Minimalanzeige Überbereichsanzeige Unterbereichsanzeige FAST Schnelle Antwort SLOW Langsame Antwort A-Bewertung C-Bewertung Bereichswahl Batterie “schwach” Unterbereich 20dB (3) Betrieb Der (1) schaltet das Gerät und die Hintergrundbeleuchtung an und...
- Seite 7 DATA LOGGER SOUND LEVEL METER (4) MAX / MIN Halte-Taste Durch Drücken dieser Taste wird nur der Max-Wert angezeigt. Der aktuelle Wert ist nur noch durch die Bargraph-Anzeige zu sehen. Durch weiteres Drücken der Max/Min-Taste wird nur der Min-Wert angezeigt. Um diesen Modus zu deaktivieren, halten Sie die Taste 2s lang fest.
-
Seite 8: Uhr Und Einstellungen
DATA LOGGER SOUND LEVEL METER (12) Signalausgabe AC: 1 Vrms, jeweils anliegend beim Maxwert eines jeden Messbereiches (verwendet wird Übertragung Standard-Koaxialkabel 3,5 mm) Bemerkung: Im “Auto” Level-Bereich müssen Sie “Lo” oder “Med” oder “Hi” – Bereichswahl vorgeben. DC: 10mV/dB Ausgangsimpedanz 1 KΩ (verwendet wird zur Übertragung ein Standard-Koaxialkabel 3,5 (13) Externer DC 9V-Eingang für Adapter-Spannungsversorgung (14) Gewindebohrung zur Montage eines Stativs... -
Seite 9: Kalibrierung
DATA LOGGER SOUND LEVEL METER month : day : hour : minute” (Jahr, Monat, Tag, Minute). Dann drücken Sie die “MAX MIN”(Uhr) – Taste noch einmal, um den Vorgang zu beenden. Aufnahmeeinstellungen: 1: Drücken u. halten Sie die “A/C” – Taste und schalten das Gerät ein: 2: Wählen Sie “FAST/SLOW"(INTV): 3: Drücken Sie "REC"... -
Seite 10: Gerätevorbereitung
DATA LOGGER SOUND LEVEL METER (1) Stellen Sie das Gerät wie folgt ein: Display = dBA, zeitl. Bewertung = FAST, Messmodus: Mode- Funktion ausstellen, Messbereich: 50 … 100dB (2) Stecken Sie das Gerät mit der Mikrofonspitze in die Öffnung des Kalibrators. -
Seite 11: Messung
DATA LOGGER SOUND LEVEL METER IX. MESSUNG (1) Schalten Sie das Gerät ein und wählen Sie die von Ihnen gewünschten Parameter und Einstellungen aus. Standardmäßig wird die A-Bewertung verwendet, um dem menschlichen Hörempfinden nahe zu kommen. (2) Halten Sie das Messgerät in Richtung der Schallquelle (3) Wenn Sie die Min-Max-Hold-Funktion angewählt haben, halt das Gerät diese Werte... - Seite 12 DATA LOGGER SOUND LEVEL METER Installation TestLink: empfehlen alle anderen Anwendungen Installationsstart zu schließen. Bitte stecken Sie nicht den USB-Stecker vor der Installation in den PC. Bitte legen Sie die Installations-CD in das Laufwerk ein. Das Installationsprogramm startet automatisch. Falls nicht, bitte rufen Sie über die Startleiste den Menüpunkt „Ausführen“...
- Seite 13 DATA LOGGER SOUND LEVEL METER Wählen Sie die Option “Hardware” aus und klicken dann auf “Gerätemanager”. Wählen Sie in der Liste “Ports” bzw. “ser. Eingänge” (+ Symbol) aus und klicken das + Symbol an. Kontrollieren Sie ob in der Liste “CP2101 USB to UART Bridge Controller”...
- Seite 14 DATA LOGGER SOUND LEVEL METER Haupt-Menü File | Open - … öffnet Dateien von der Diskette Save – Speichert die Bildschirmdaten auf der Diskette Print – Druckt die aktuelle Bildschirmoberfläche aus Printer Setup – Sie können den Drucker auswählen File | Exit: Beendet das Programm.
- Seite 15 DATA LOGGER SOUND LEVEL METER - Das Drücken dieser Schaltfläche verwandelt den Cursor in ein Kreuz – mit dem Kreuz können Sie Markierungen vornehmen - Das Drücken dieser Schaltfläche verwandelt den Cursor in ein “I”-Zeichen - Farbgrafik - Graustufen-Grafik Sie können den schwarzen Pfeil zum “zoomen” benutzen. Bei “Doppel-Klicken”...
- Seite 16 DATA LOGGER SOUND LEVEL METER Beispiel folgend: Durch Anklicken eines Datensatzes holen Sie ihn sich auf den Bildschirm Tutorial – Online - Schnellstart (1.) Aufnahme von Daten in Echtzeit in Wellenform 1. Schalten Sie das Gerät ein und verbinden Sie es mit dem PC 2.
- Seite 17 DATA LOGGER SOUND LEVEL METER klicken Sie auf das - Zeichen. 2. Sie erhalten dann einige Speichermöglichkeiten zur Auswahl (Dateiname, Format usw.). Die gewonnenen Daten können auch in anderen Programmen, wie Microsoft Excel, geöffnet werden (ebenfalls die Grafiken). (3.) Wie lädt und speichert man Datensätze, die mit der Datenlogger-Funktion des Messgerätes erfasst und im Gerät abgespeichert sind? 1.
-
Seite 18: Verwendung Der Mikrofonverlängerung
DATA LOGGER SOUND LEVEL METER Daten werden Übertragen) Fehlermöglichkeiten (1.) Anzeige „NO CONNECTION“ Es kann sein, dass die seriellen Schnittstellen durch andere Anwendungen benutzt werden schließen Sie alle Anwendungen und starten Sie den PC neu. (2.) Datenübertragungsfehler Dies kann an einer zu kurzen Antwortzeit bestimmter Notebooks oder PC’s liegen.
