Elektroanschlusskasten
Elektroanschlusskasten
Verbindungskabel anstecken
RJ45-Buchse
3063583_201410
Montage / Elektrischer Anschluss
4.4

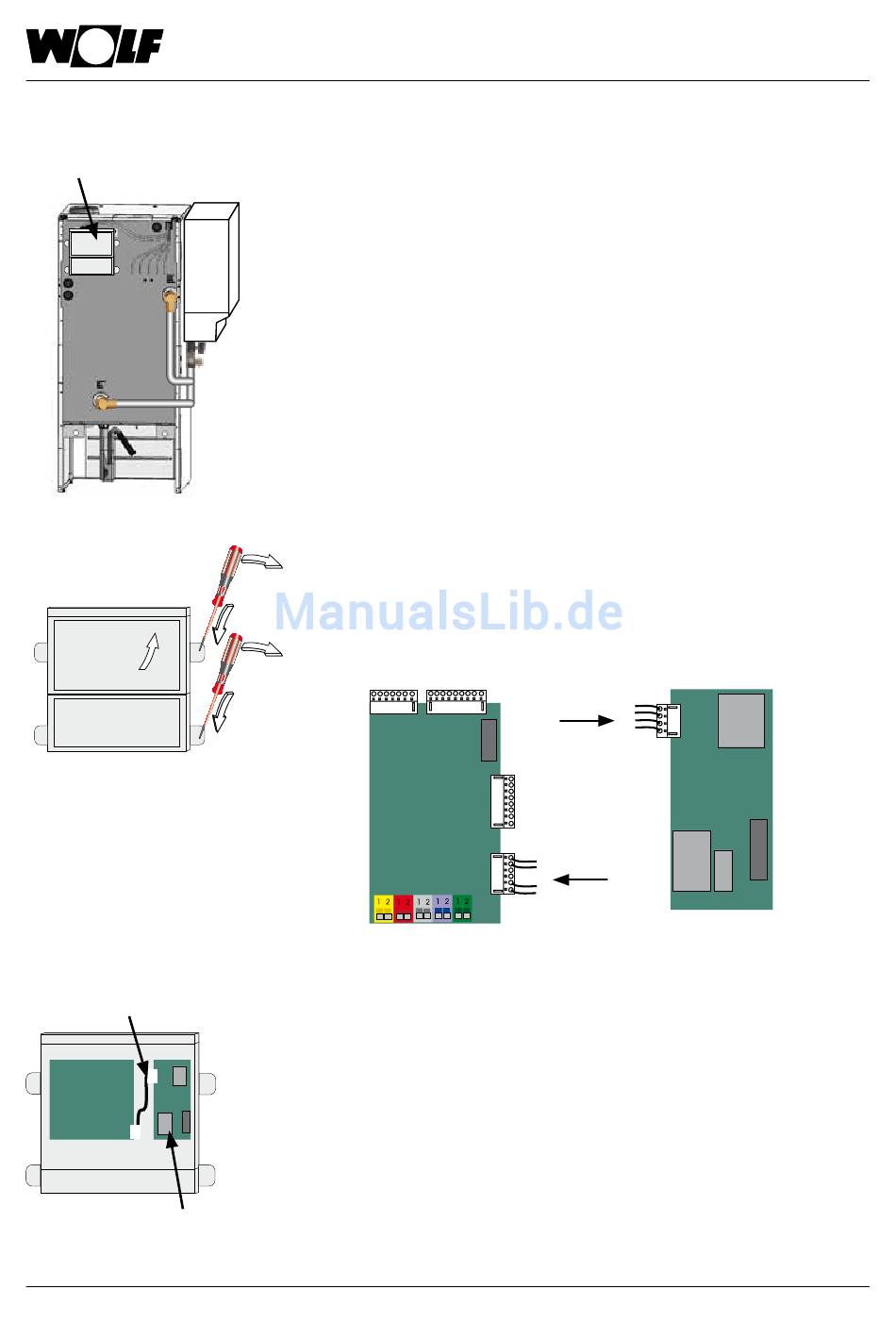

Montage TOB

Beim Heizgerät TOB erfolgt die Montage des Schnitt-
stellenmoduls ISM7i im Elektroanschlusskasten, der bei
Auslieferung des Gerätes an der Rückwand des Heizge-
rätes montiert ist.
Soll die Netzwerkverbindung über WLAN erfolgen, wird
empfohlen, den Elektroanschlusskasten möglichst an
einer Stelle zu montieren, an der eine stabile WLAN-
Verbindung vorhanden ist.
1) Heizgerät und zugehörige Komponenten ausschalten.
2) Spannungsversorgung trennen
(Sicherung oder Heizungsnotschalter).
3) Abdeckungen des Elektroanschlusskastens öffnen.
4) Das mit dem ISM7i mitgelieferte Verbindungskabel
an der Regelungsplatine und an ISM7i anstecken.
HCM-2
5) ISM7i in vorgesehenen Steckplatz einklipsen.
6) Bei Netzwerkverbindung per Netzwerkkabel (LAN),
dieses an der RJ45-Buchse des ISM7i einstecken.
7) ISM7i in Betrieb nehmen (siehe Kap. 5).
8) Abdeckungen der Regelung schließen.
ISM7i
19
