System 8301 / 8401 : Seilführung befestigen
5

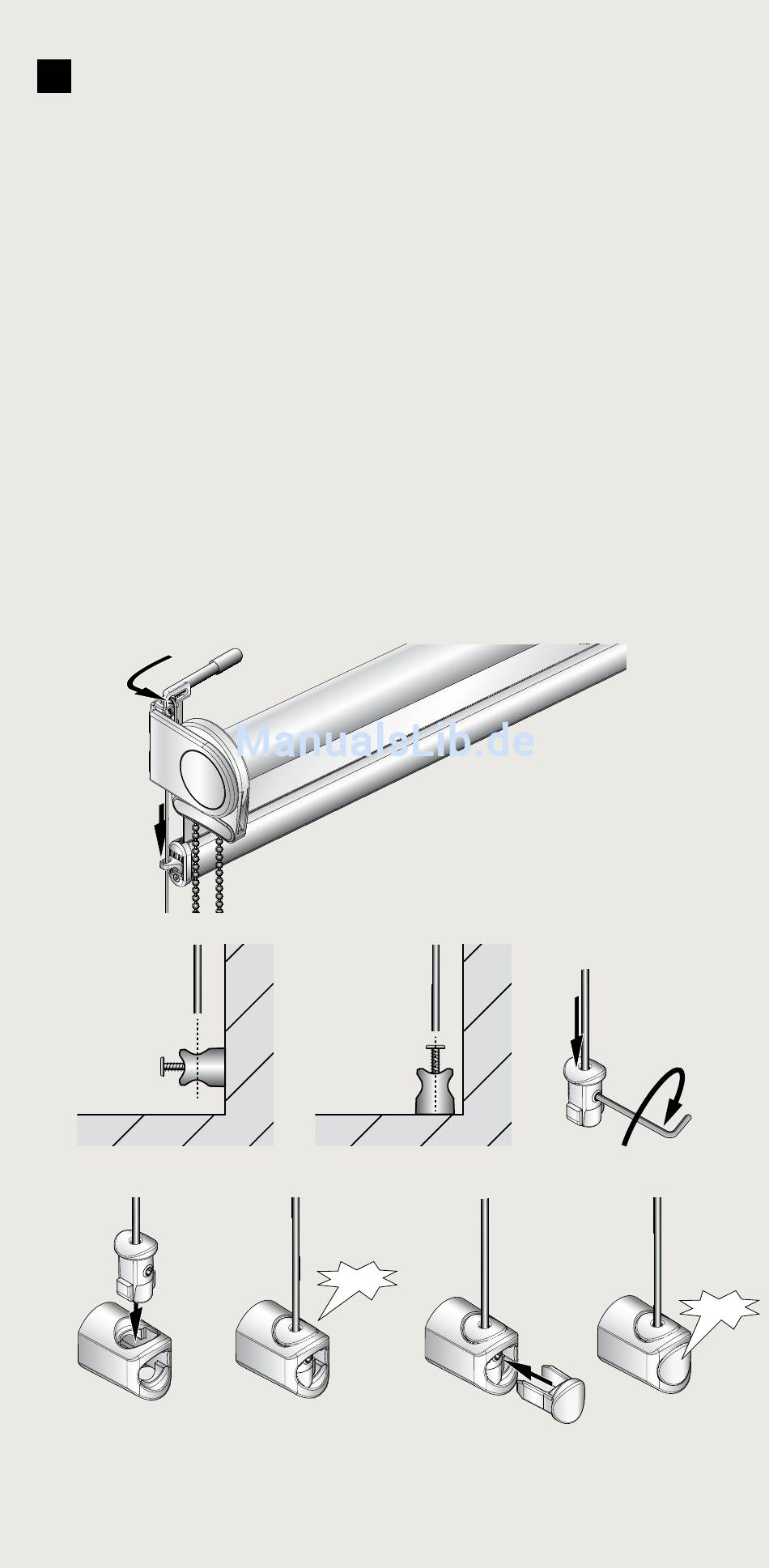

Abb. 5a: Auf beiden Seiten das Seil durch die Ösen im Unterstab führen.
Abb. 5b: Bei der Wandmontage müssen Sie die Universalhalter so montieren,
dass diese auf beiden Seiten mit dem Unterstab abschließen. Das Seil
muss senkrecht durch die Öffnung passen. Anschließend wird das Seil
5 mm oberhalb vom Universalhalter abgeschnitten.
Abb. 5c: Bei der Montage am Boden / in der Nische müssen Sie die
Universalhalter so montieren, dass das Seil senkrecht durch die
Öffnung passt. Anschließend wird das Seil 5 mm oberhalb vom
Universalhalter abgeschnitten.
Abb. 5d: Das Seil in die Seilklemme soweit einschieben, dass es mit der Unter-
kante abschließt. Das Seil mit der Inbusschraube festklemmen.
Abb. 5e: Die Seilklemme in den Universalhalter eindrücken.
Abb. 5f: Die Abdeckkappe in den Universalhalter eindrücken.
Abb. 5a
Abb. 5b
Abb. 5e
Abb. 5c
Klick
Abb. 5f
Abb. 5d
Klick
