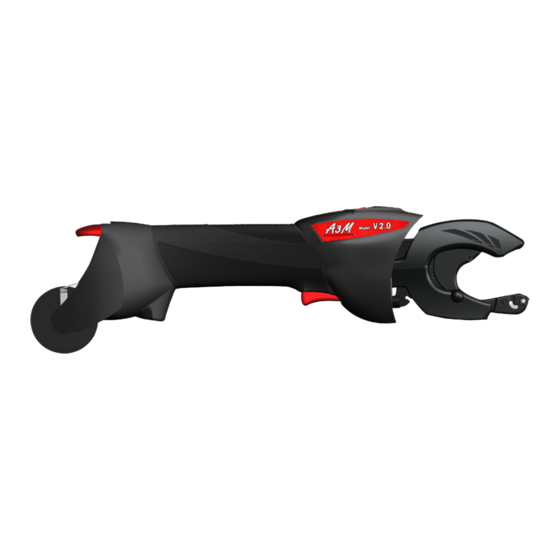

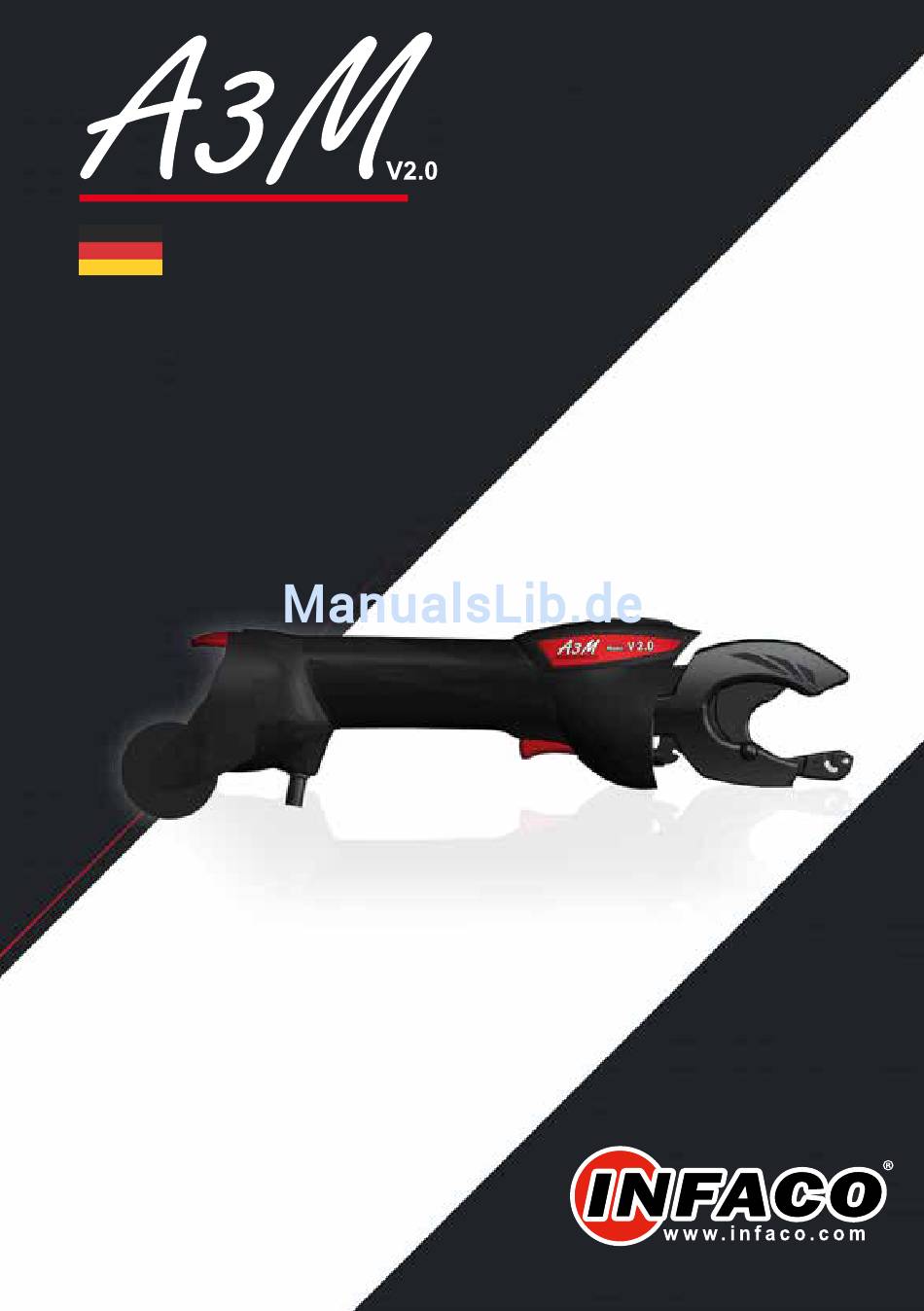

- Seite 1 GEBRAUCHSANWEISUNG REBEN- BINDEGERÄT A3M V2.0 12V...
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS SICHERHEITSMAßNAHMEN VOR DER ANWENDUNG ___________________ 4 ALLGEMEINE BESCHREIBUNG ________________________________________ 5 RATSCHLÄGE FÜR DIE ERSTE INBETRIEBNAHME _______________________ 6 TRAGEN DES GERÄTES _____________________________________________ 6 EINSCHALTEN ______________________________________________________ 7 BESCHICKEN DER ROLLE ____________________________________________ 8 ENTFERNEN DER ROLLE ____________________________________________ 10 BEDIENUNGSANLEITUNG __________________________________________ 11 AUFLADEN DER BATTERIE _________________________________________ 13 TÄGLICHE WARTUNG ______________________________________________ 15 FUNKTIONSANOMALIE ___________________________________________ 17... -
Seite 4: Sicherheitsmaßnahmen Vor Der Anwendung
Vorschriften. Elektrogeräte dürfen nicht mit dem Hausmüll entsorgt werden. Gerät, Zubehör und Verpackung müssen zum Recycling entsorgt werden. Fragen Sie den INFACO-Fachhändler um aktuelle Auskün- fte über die umweltgerechte Entsorgung von Abfällen. Das Gerät, Zubehör und Verpackung sollten recycelt werden. -
Seite 5: Allgemeine Beschreibung
01. WERKZEUGTASCHE 02. GEBRAUCHSANWEISUNG 03. BEUTEL BATTERIE 12 VOLT 04. BATTERIEAKKU 12 VOLT 05. SCHNEIDZANGE 06. SCHMIERSPRAY 07. MASCHINE A3M V2 08. ENTRIEGELUNGSCHLÜSSEL ANDREHKOPF 09 . ANDREHKOPF 10 . RÄDCHEN Einstellung der Drehzahl: 3 bis 6 Schlingen. 11 . MULTIFUNKTIONELLER STEUERUNGSABZUG Kurze Bedienung = Befehl nur für das Schneidmesser. -
Seite 6: Ratschläge Für Die Erste Inbetriebnahme
RATSCHLÄGE FÜR DIE ERSTE INBETRIEBNAHME Es ist zwingend notwendig, diese Gebrauchsanleitung vor jeder Inbetrieb- nahme des Gerätes aufmerksam durchzulesen. Es wird dringend geraten, Ihren Fachhändler um Hilfe zu bitten, der befugt ist, Ihnen die notwendigen Ratschläge für eine korrekte Benutzung und eine gute Leistung zu geben. -
Seite 7: Einschalten
EINSCHALTEN Vor dem Einschalten muss der Andrehkopf in die Arbeitsposition gebracht werden. SCHLECHT Das Kabel des Batterieausgangs 01 an den Netzanschluss der Maschine 02 anschließen. Die Maschine steht unter Spannung. Wenn Sie kurz auf den Abzug 03 drücken, wird lediglich das Drahtschneiden gesteuert (Zone 04). Wenn Sie länger drücken, wird der komplette Bindezyklus gestartet (siehe Kapitel "Verwirklichung einer Befestigung“). -
Seite 8: Beschicken Der Rolle
BESCHICKEN DER ROLLE Eine Vorbereitung des Drahtes ist erforderlich, um den Durch- gang durch die Maschine zu erleichtern. Das äußere Ende abschneiden, um Den Draht mindestens über 40 cm einen Draht ohne Knicke zu erhalten. glätten. Den Hebel 01 nach oben klemmen. Klemmen Sie die Rolle auf die Maschine zwischen den Seitenstücken 01 und 02. -
Seite 9: Falls Der Draht Noch Immer Nicht Herauskommt
Fahren Sie fort, den Draht einzufü- gen, bis dass er am Andrehkopf 01 Legen Sie den Draht in die Passage 01 ein. herauskommt. Falls Sie auf ein Hindernis bei dem FALLS DER DRAHT NOCH IMMER Einfügen treffen, raten wir Ihnen zu NICHT HERAUSKOMMT: wir raten einer kleinen Vor- und Rückwärts- Ihnen, den Andrehkopf abzumontie-... -
Seite 10: Entfernen Der Rolle
ENTFERNEN DER ROLLE ROLLE MIT DRAHTREST Den Hebel 01 nach oben klemmen, An der Rolle ziehen, um sie von der um den Drahtdurchgang freizuge- Maschine abzuklemmen. ben. LEERE ROLLE Direkt an der Rolle ziehen, um sie von Visuell am Ausgang 01 überprüfen, der Maschine abzuklemmen. -
Seite 11: Bedienungsanleitung
Das äußere Ende des Stabes sowie den An- rücken, um den Stab + den Anbinde- bindedraht mit der freien Hand fest ergrei- draht in das Innere des Andrehkopfes fen und die A3M V2 annähern. einzuführen Am besten sollte der Andrehkopf Vergewissern Sie sich, dass Sie bis... -
Seite 12: Das Anziehen Des Knotens
DAS ANZIEHEN DES KNOTENS Position 1 = Knoten angezogen. Position 2 = lockerer Knoten. Die Maschine circa 1 bis 2 cm zurück- Die Maschine circa 3 bis 4 cm zurück- setzen und dann auf den Abzug drücken. setzen und dann auf den Abzug drücken DIE EINSTELLUN DER DREHZAHL Um die Drehzahl abzuändern, das Die Anzahl der Schlingen steigert den... -
Seite 13: Aufladen Der Batterie
Autonomieverlängerung von rund 3000 Bindungen zu erzielen. 2.Oder sich für die Option 2 Batterien zu entscheiden. Anmerkung: es kann sein, dass die A3M V2 einige Minuten vor der kompletten Entladung der Batterie an Geschwindigkeit nachlässt und es nicht mehr möglich ist zu schneiden. - Seite 14 Den Akku/das Gerät nicht öffnen. Den Akku/ das Gerät dem von INFACO zugelassenen Fachhändler zurückbringen. Das Ladegerät A3M darf nur mit den zu diesem Zweck vorgesehenen Batterien der Marke A3M verwendet werden. Es ist strengstens verboten, das Ladegerät A3M zum Aufladen einer nicht aufladba-...
-
Seite 15: Tägliche Pflege
TÄGLICHE PFLEGE Mindestens zweimal pro Tag, morgens vor dem Beginn der Arbeit und mittags, an den nachstehend angegebenen Schmierpunkten schmieren Es wird geraten, die folgenden Eingriffe mit ausgeschalteter Maschine durchzuführen EINFETTEN ZUR EINSCHRÄNKUNG DER ABNUTZUNG Eine Pulverisierung am äußersten Ende Eine Pulverisierung am äußersten des Kopfes auf der Seite des Messers. -
Seite 16: Einfetten Zur Verbesserung Des Arbeitskomforts
EINFETTEN ZUR VERBESSERUNG DES ARBEITSKOMFORTS Eine Pulverisierung am Kontaktpunkt Eine Pulverisierung am Kontaktpunkt der Rolle auf dem linken Seitenteil. der Rolle auf dem rechten Seitenteil. Eine Pulverisierung direkt auf den Draht der Rolle, ein- bis zweimal pro Rolle, um das Gleiten des Drahts zu verbessern, wenn er durch die Rolle geht. Dieser Arbeitsschritt wird wärmstens empfohlen, wenn die Anstrengung beim Zie- hen des Drahts beim Verknoten unangenehm wird. -
Seite 17: Funktionsanomalie
FUNKTIONSANOMALIEN Es wird geraten, die folgenden Eingriffe, sofern nicht anders ange- geben, mit ausgeschalteter Maschine durchzuführen. DIE SCHLAUFE UM DEN STAB BILDET SICH NICHT MEHR BEIM KNOTEN Ein Drahtstück kann sich in der Um es zu entfernen, muss das Metalls- Drahtklemme 01 verklemmen. -
Seite 18: Der Draht Hat Sich Im Inneren Der Maschine Zurückgeschoben
DER DRAHT HAT SICH IM INNEREN DER MASCHINE ZURÜCKGESCHOBEN Versuchen Sie zunächst einmal, ihn ohne fortzubewegen, indem Sie ihn am hinteren Ende der Maschine ergreifen (Zone 01), um ihn nach vorne zu schie- ben. Falls der Draht herauskommt (Zone 03), können Sie die Maschine wieder anschalten und den Schnitt kurz durchführen, indem Sie den Abzug 01 betäti- gen und die Bindetätigkeit wieder durchführen. -
Seite 19: Der Andrehkopf Hat Sich Verklemmt, Die Maschine Läuft Nicht Mehr
DER ANDREHKOPF HAT SICH VERKLEMMT, DIE MASCHINE LÄUFT NICHT MEHR Der nachrückende Stiel 01 schlägt un- Bringen Sie den Andrehkopf 1 in die ter die Scheibe 02 beim Schneiden des axiale Position der Arbeit entsprechend Drahtes, kann seinen normalen Lauf dem Pfeil unten zurück. - Seite 20 DER ANDREHKOPF HAT SICH VERKLEMMT, DIE MASCHINE LÄUFT NICHT MEHR Drehen Sie den Andrehkopf 01 um 90°, Nehmen Sie den Schlüssel 01 und loc- um an die Schraube 02 heranzukom- kern Sie die Schraube 02 mit ungefähr 4 oder 5 Umdrehungen. Erfassen Sie den Andrehkopf 01 und Sobald der Andrehkopf ausgekuppelt ziehen Sie an ihm, um den Korpus 02...
-
Seite 21: Sicherheitsanweisungen
Achten Sie darauf, wenn Sie das Gerät benutzen, dass Ihre beiden Füße auf dem Boden stehen und halten Sie so gut wie möglich das Gleichgewicht. Wenn der Netzanschluss von Ihrem Ladegerät geschädigt ist, muss er unbedingt durch das INFACO Werk oder durch einen zugelassenen A3M Fachhändler ersetzt werden. obligatorisch... -
Seite 24: Garantiekonditionen
GARANTIEKONDITIONEN Die A3M Geräte haben eine Garantie von 1 Jahr, die für alle Fabrikationsmängel und Fabrikationsschäden gilt. Die Garantie ist nur dann verbindlich, wenn die Garantiekarte sorgfältig ausgefüllt an die dafür angegebene Adresse zurückgeschickt worden ist. Falls die Garantiekarte zum Zeitpunkt der Garantieanfrage nicht sorgfältig ausgefüllt worden ist, dient das Datum, an dem das Gerät das Werk verlassen hat, zur Bestimmung... - Seite 25 Eine kostenpflichtige Inspektionspauschale wird Ihnen zu jedem Saisonende angeboten. Sie haben die Möglichkeit, von einer Garantieverlängerung während der ersten 3 Saisons zu profitieren. Achtung, um von der Garantieverlängerung während der ersten 3 Saisons zu profitieren: - müssen Sie unbedingt die kostenpflichtige Inspektion sofort nach dem Ende der ersten und zweiten Saison durchführen lassen, (Inspektion durchzuführen zwischen April und Ende Juli).
- Seite 26 Notizen : ..........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
- Seite 27 Notizen : ..........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
- Seite 28 Notizen : ..........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
-
Seite 29: Garantieschein
HÄNDLER-ABSCHNITT Dieser Abschnitt muss vom Händler aufbewahrt werden Serien-Nr : ............................Name : .............................. Vorname : ............................Firma : .............................. Vollständige Adresse : ........................................................ Stadt : ............................Forstwirt Postleitzahl : ..........STEMPEL DES FACHHÄNDLERS: Grünpflege Telefon : ........... Obstbau Kaufdatum : ../../.. - Seite 30 FACHHÄNDLER DURCH DEN FACHHÄNDLER FÜR DIE INFACO KUNDENKARTEI ZU VERWAHREN. ALBRECHT GMBH RÖMERSTRASSE 1 D-67304 EISENBERG/PFALZ...
-
Seite 31: Merkmale
MERKMALE Hersteller : INFACO S.A.S. - 81140 CAHUZAC-SUR-VÈRE (FRANCE) Art : A3M v2.0 12V Abmessungen des Gerätes : 690 g Gewicht der Batterie : 655 g Gewicht Verkabelung + Batteriegürtel : 890 g Bindekapazität : 28 mm maximum Leistung Gerät : 120 W Modell Ladegerät : A369C... -
Seite 32: Déclaration De Conformité Ce
- La personne autorisée à constituer le dossier technique au sein d’INFACO est M.ALVAREZ Grégory. The person authorized to compile the technical file within the company INFACO is Mr. Gregory ALVAREZ. L’appareil est également conforme aux dispositions des directives européennes suivantes :...
