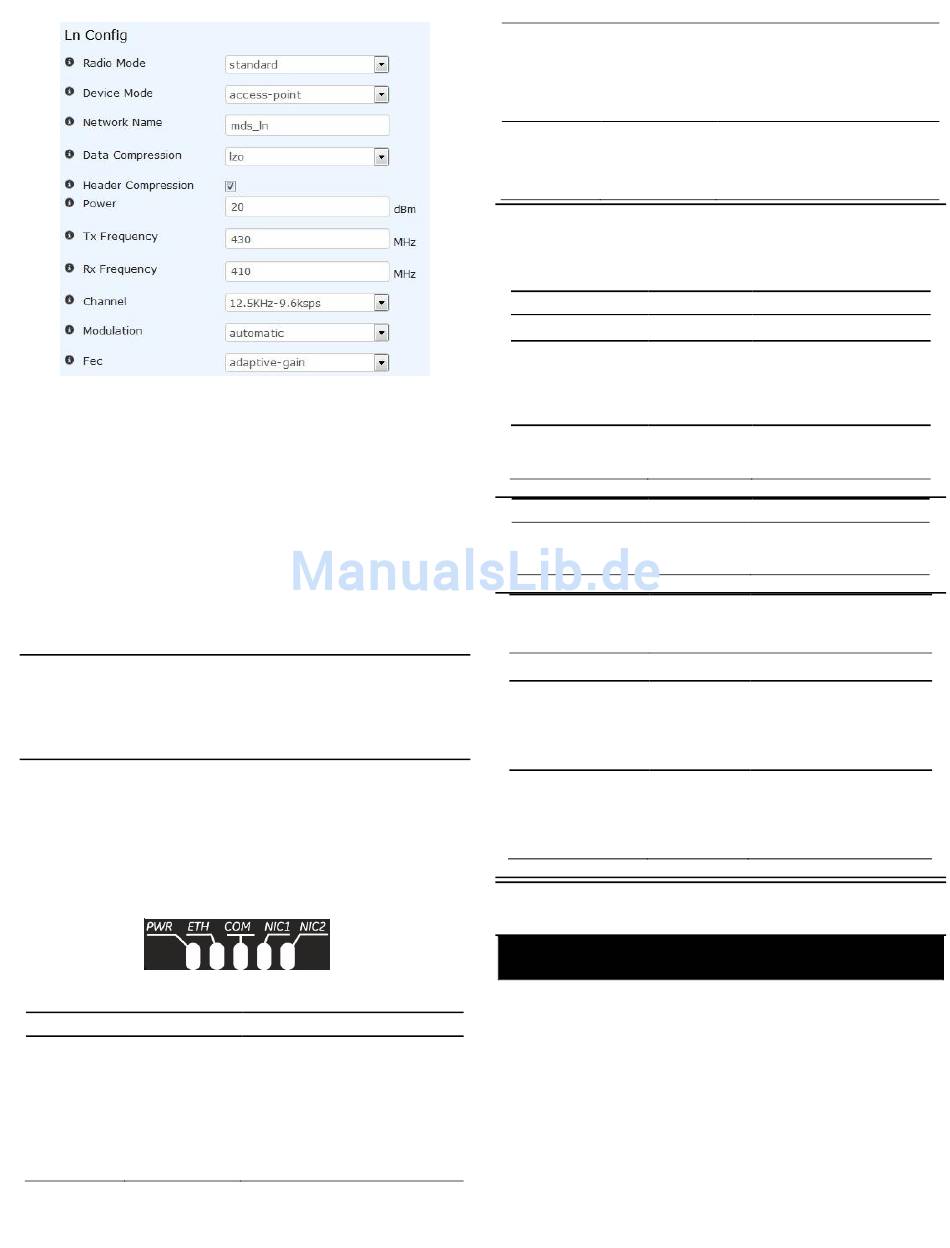

Abbildung 8. Für die Orbit-Serie lizenzierte
Schmalbandeinrichtung (LN)
Konfigurieren Sie die Fernbedienung so, dass sie mit dem AP
übereinstimmt:
1.
Legen Sie den Gerätemodus
Ferngesteuert oder AP fest
2.
Legen Sie den Netzwerknamen
Namen des Netzwerks.
3.
Legen Sie die TX-Frequenz fest - Die Sendefrequenz.
4.
Legen Sie die RX-Frequenz fest - Die Empfangsfrequenz.
5.
Legen Sie den Kanal fest (falls erforderlich) (Channel)
Beachten Sie, dass der AP normalerweise die RX-/TX-Frequenzen in
den Einstellungen des AP umkehrt. Überprüfen Sie die Einstellungen
für die gewünschte Anwendung. Drücken Sie auf die grüne
Speichern-Taste, die sich am oberen Rand des Fensters befindet.
HINWEIS: DHCP wird normalerweise deaktiviert, um die
Konfiguration einer bestimmten IP-Adresse zu ermöglichen.
Navigieren Sie auf der Web-Benutzeroberfläche zu Dienste / Dhcp-
Server / Basiskonfig
(Basic
Sie auf das aktivierte Feld und drücken Sie die grüne Speichern-
Taste, die sich am oberen Rand des Fensters befindet. (Save)
2.4
Erstmalige Abmeldung
Eine Wartungsinbetriebnahme des Gerätes erfolgt vollautomatisch.
Die einzigen erforderlichen Bedieneraktionen bestehen darin, eine
Stromversorgung bereitzustellen und die LED hinsichtlich einer
korrekten Anzeige zu beobachten, wobei Tabelle1 die LED-
Funktionen des Gerätes zusammenfasst.
LED-Funktionen
Abbildung 9. LED-Statusanzeigen
Tabelle1: Beschreibung der LED-Statusanzeigen
LED-Name
LED-Status
PWR
Aus
(Gleichspannu
Grünes
ngsversorgun
Dauerlicht
g)
Gelbes
Dauerlicht
Schnelles
Blinken/Rot
(1x/Sek.)
05-6709A03-DE, Rev. A
(Device
Mode) falls zutreffen auf
(Network
Name) fest - Den
Config) / Allgemein (General), klicken
Beschreibung
Keine Stromversorgung vorhanden
Das Gerät wird mit Strom versorgt,
und es werden keine Probleme
erkannt
Erstmalige Inbetriebnahme
Alarmanzeige
GE MDS™ Orbit-Einrichtungsleitfaden – für ETSI-Länder
ETH
Aus
(Ethernet)
Grünes
Dauerlicht
Blinkt grün
COM
Aus
(Serial Komm.
Blinkt grün
-Port)
NOTE: LED-Vereinigungen für NIC1 und NIC2 folgen der
physikalischen Links-nach-Rechts-Reihenfolge der physikalischen
Verbinderpositionen, wie diese an der Frontplatte des Orbit-Geräts
markiert wurden. Der NIC1- und NIC2-Betrieb wird, abhängig von
den installierten Schnittstellen variieren.
LED - Wi-Fi
Zustand
Wi-Fi-Schnittstelle
Aus
Zugangspunktmodus Grünes
Dauerlicht
Rotes
Dauerlicht
Stationsmodus
Aus
Grünes
Dauerlicht
LED - NIC - Zelle
Zustand
Zellschnittstelle
Aus
Grünes
Dauerlicht
LED – LN-
Funkgerät
Zustand
(im QAM-Modus
Aus
Zugangspunktmodus
Rot blinken
Rotes
Dauerlicht
Grünes
Dauerlicht
Fern-Modus
Rot blinken
Grünes
Dauerlicht
NOTE:: Zusätzlich zu den LEDs oben, hat die Ethernet-
Buchse zwei eingebettete LED. Ein flackerndes Grün zeigt die Ethernet-
Datenaktivität an. Gelb zeigt einen Betrieb mit 100 MBit/s an.
3.0
FEHLERSUCHE
Für einen ordnungsgemäßen Betrieb müssen alle Geräte die
folgenden grundlegenden Anforderungen erfüllen. Bei einer
Fehlersuche überprüfen Sie diese Elemente zuerst:
• Ausreichender und stabiler Primärstrom
• Sichere Verbindungen (Antennen, Daten und Strom)
• Ein ungehinderter Übertragungsweg zwischen zugehörigen
Geräten
• Ein effizientes, ordnungsgemäß installiertes Antennensystem
• Geeignete Konfiguration der Geräteeinstellungen
• Korrekte Schnittstellen zwischen dem Gerät und weiterer
Ausrüstung
Es besteht keine Ethernet-
Verbindung zum Netzwerk
Ethernet-Verbindung vorhanden
Ethernet-Verkehr, Eingang /
Ausgang
Keine serielle Verbindung oder im
Leerlauf
Serieller Verkehr, Eingang /
Ausgang
Beschreibung
Schnittstelle deaktiviert
Als AP betrieben, mit
mindestens einer Client-
Verbindung
Als AP betrieben, ohne eine
Client-Verbindung
Keine Verbindung
Eine Wi-Fi-Verbindung
wurde eingerichtet.
Beschreibung
Keine Mobilfunkverbindung
Zellverbindung
Beschreibung
Schnittstelle deaktiviert
NIC-Initialisierung
Keine Fernsteuerungen
angeschlossen
Verknüpft mit mindestens 1
im Fern-Modus
NIC-Initialisierung / Mit
keinem Zugangspunkt
verbunden
Mit einem Zugangspunkt
verbunden
