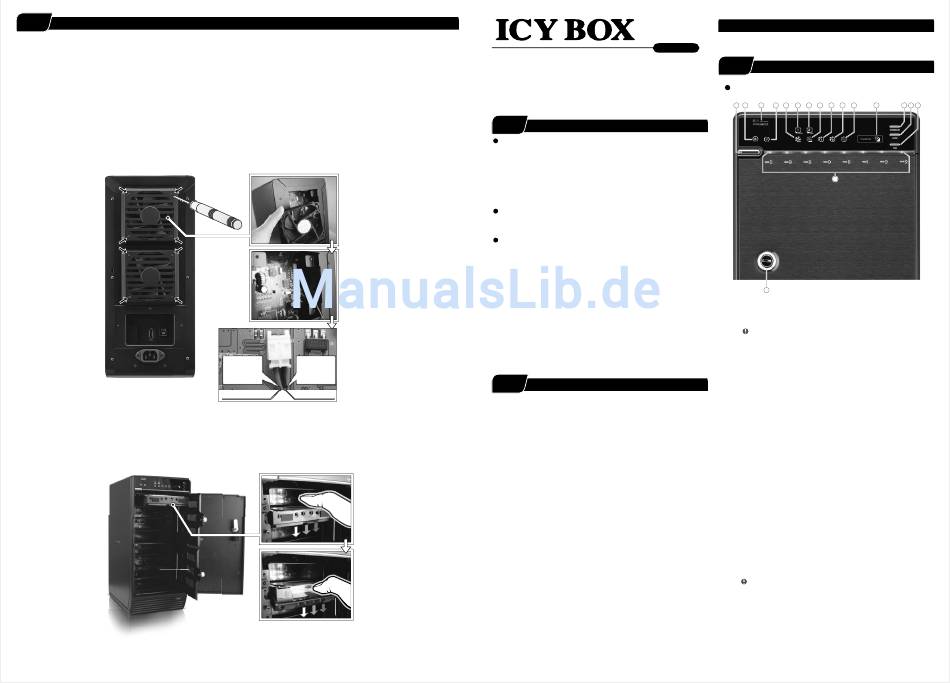

Icy Box IB-3680SU3 Installationsanleitung

7 7
Fehlerbehebung
Schritt
1. Ihnen wird bei JBOD über eSATA nur ein Laufwerk angezeigt?
Aktualisiern Sie ihre eSATA Treiber und überprüfen Sie ob ihr System den eSATA Port-Multipiler beherscht.
2. Die Übertragungsgeschwindigkeit ist Konstant niedrig? Überprüfen Sie ob der Jumper richtig auf 1,5 oder 3.0 Gbit/s eingestellt sind.
3.
Wir empfehlen unter MAC (10.6.x) die Festplatten unterschiedlich zu benennen.
4. Ihnen werden unter Windows nur 5 Festplatten angezeigt? Bitte überprüfen Sie ob Ihr Motherboard oder Ihre PCI eSATA-Karte mehr als
5 Festplatten unterstützt.
5. Das Lüftergeräusch wurde mit der Zeit immer lauter? Ziehen Sie das Netztteil und entnehmen Sie die Lüfterabdeckung. Nun könen Sie die Lüfter
vorsichtig reinigen und im Anschluss wieder montieren.
6. Das Lüftergeräusch nimmt nicht ab? Ersetzen Sie die Lüfter mit einem neuen 2pin 80x80x20 mm Lüfter oder geben das Gerät an Ihren
Fachhändler zur Reparatur zurück.
7. Sollte ein Lüfter komplett ausfallen, bauen Sie Ihn nicht auseinander, sondern geben das Gerät an Ihren Fachhändler zur Reparatur zurück.
8. Um eine Festplatte zu entnehmen drücken Sie den montierten Festplattengriff leicht nach unten und entnehmen die Festplatte.
Negativ
Positiv
(Elektrode)
(Elektrode)
Rot Schwarz

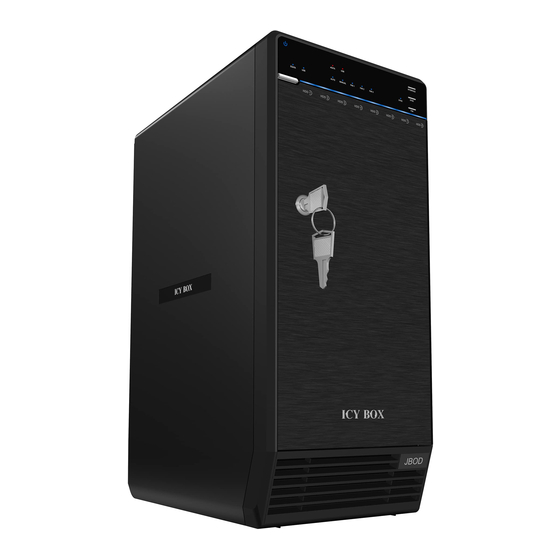

IB-3680SU3
8-fach Externes JBOD Gehäuse
3,5'' SATA I/II/III HDD
Installationsanleitung
1 1
Allgemeine Informationen
Schritt
Betriebssystem
Windows Vista (32 bit/64 bit) / Windows 7 (32 bit/64 bit)
Windows 8 (nur für PC Version)
(mittels MBR Partition, werden nur Kapazitäten bis zu 2 TB unterstützt)
Windows Vista (32 bit/64 bit) / Windows 7 (32 bit/64 bit)
Windows 8 (nur für PC Version)
(mittels GPT Partition, werden Kapazitäten von mehr als 2 TB unterstützt)
Mac OS X 10.8 oder neuer.
Umgebungsbedingungen für den Betrieb
Temperatur 0 ~ 50 °C Luftfeuchtigkeit max. 90 ％ RH
Hinweise
1. Der temperaturgeregelte Lüfter wird über einen eingebauten Temperatur-
fühler gesteuert und verfügt über zwei Modi (auto manuell) und drei
/
Geschwindigkeitseinstellungen.
Level 1: mehr als 55 °C 2,500 U/min 3,500 U/min
Level 2: 45 °C ~ 54 °C 1,800 U/min 2,500 U/min
Level 3: below 45 °C 1,200 U/min 1,800 U/min
2. Unterstützt USB 3.0 Übertragungsgeschwindigkeiten bis zu 5 Gbit/s und
eSATA Übertragungsgeschwindigkeiten bis zu 3 Gbit/s.
3. Die USB und eSATA Schnittstellen können NICHT gleichzeitig verwendet
werden.
2 2
Hinweise
Schritt
• Folgen Sie bitte genau allen Anweisungen.
• Stellen Sie das Gerät nicht in der Nähe von Wasser (z.B. Vasen etc.) auf.
• Reinigen Sie das Gerät nur mit einem trockenem Tuch.
• Achten Sie darauf das die Lüftungsöffnungen nicht abgedeckt werden.
• Nehmen Sie das Gerät nur wie beschrieben in Betrieb..
• Stellen Sie das Gerät nicht in der Nähe von Hitzequellen, wie z.B.
Heizlüftern, Herdplatten etc. oder elektronischen Geräten die Wärme
erzeugen (z.B. Verstärker) auf.
• Stellen Sie sicher, dass das Stromkabel nicht so verlegt ist, dass man
darüber stolpern oder versehentlich die Stromzufuhr unterbrochen
werden kann.
• Verwenden Sie nur das original Zubehör für den Betrieb des Gerätes.
• Wenn das Gerät über längere Zeit nicht verwendet wird und im Fall von
z.B. von Sonnenstürmen, schalten Sie das Gerät aus und entfernen das
Stromkabel.
• Öffnen Sie nicht das Gerät um selbst Reparaturen an dem Gerät
vorzunehmen, sondern überlassen dies nur entsprechendem
Fachpersonal.
• Lassen Sie das Gerät nicht fallen und schütteln es nicht im Betrieb.
• Bewegen Sie das Gerät nicht während es sich im Betrieb befindet.
• Bitte achte Sie darauf, dass Sie nicht zu viele Geräte an einer Steckdose
betreiben.
Aktuelle Handbücher finden Sie hier:
http://www.raidsonic.de
3 3
Vorderansicht
Schritt
LED Bezeichnung / Tasten
1 2 4 3 7 5 6 8 9 11 12
10
16
17
Beschreibungen
Power button Zum Ausschalten muss diese Taste für 3 Sekunden
1.
gedrückt gehalten werden.
Hierdurch wird ein versehentliches Ausschalten verhindert!
2. eSATA in Verwendung/Zugriff
3. USB in Verwendung/Zugriff
4. Blau Betrieb
Orange Standby
5. eSATA Schnittstelle aktiviert
6. USB Schnittstelle aktiviert
7. Lüfter im automatischen Modus
8. Lüfter im manuellen Modus
9. Lüftergeschwindigkeit Level 1
10. Lüftergeschwindigkeit Level 2
11. Lüftergeschwindigkeit Level 3
12. LED für Synchronisationsmodus
Blau Wird der PC ausgeschaltet geht das Gerät nach
15 Sekunden aus.
Orange Wird der PC ausgeschaltet geht das Gerät in Standby.
Aus Synchronisation ist ausgeschaltet.
13. Taste zur Auswahl der Schnittstelle
14. Synchronisationsmodus-Taste
Zum ändern der Einstellung muss die Taste für
3 Sekunden gedrückt gehalten werden.
Hierdurch wird ein versehentliches Umschalten verhindert!
15. Lüftertaste: Zum Einstellen der Auto/Manuell Funktion und der
Geschwindigkeitsstufen 1 bis 3.
16. HDD1 / HDD2 / HDD3 / HDD4 / HDD5 / HDD6 / HDD7 / HDD8
Blau Aktiv
Lila Zugriff
17. Schloss
13 14 15
