Manual IB-PCI215M2-HSL
Manual IB-PCI215M2-HSL

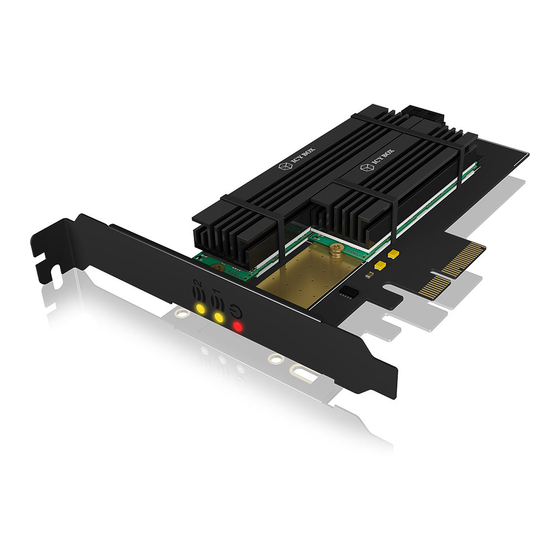

PCIe extension card set for 2x M.2 SSDs
Handbuch IB-PCI215M2-HSL
PCIe Erweiterungskartenset für 2x M.2 SSDs
Manuel Série IB-PCI215M2-HSL
Set de la carte d'extension PCIe pour 2x M. 2 SSD
Manual de IB-PCI215M2-HSL
Set de tarjeta de ampliación PCIe para 2x SSD M.2
Manuale IB-PCI215M2-HSL
Set di schede di espansione PCIe per 2x SSD M.2
Εγχειρίδιο IB-PCI215M2-HSL
Σετ κάρτας επέκτασης PCIe για 2x SSD M.2
Instrukcja obsługi IB-PCI215M2-HSL
Zestaw adapterów PCIe na 2 dyski SSD ze złączem M.2
Manuální IB-PCI215M2-HSL
Sada rozšiřující karty PCIe pro paměti 2x M.2 SSD
Handmatige IB-PCI215M2-HSL
PCIe-uitbreidingskaartenset voor 2x M.2 SSD's
Kézi IB-PCI215M2-HSL
PCIe bővítőkártya-készlet 2x M.2 SSD-hez
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Icy Box IB-PCI215M2-HSL
Inhaltszusammenfassung für Icy Box IB-PCI215M2-HSL
- Seite 1 PCIe extension card set for 2x M.2 SSDs Handbuch IB-PCI215M2-HSL PCIe Erweiterungskartenset für 2x M.2 SSDs Manuel Série IB-PCI215M2-HSL Set de la carte d‘extension PCIe pour 2x M. 2 SSD Manual de IB-PCI215M2-HSL Set de tarjeta de ampliación PCIe para 2x SSD M.2 Manuale IB-PCI215M2-HSL Set di schede di espansione PCIe per 2x SSD M.2...
-
Seite 2: Safety Information
Safety information Please read carefully the following information to prevent injuries, damage to material and device as well as data loss: Warning levels Signal words and safety codes indicate the warning level and provide immediate information in terms of the probability of occurrence as well as the type and severity of the consequences if the measures to prevent hazards are not complied with. - Seite 3 Safety information Hazards caused by very small parts and packaging Risk of suffocation WARNING Risk of death by suffocation or swallowing • Keep small parts and accessories away from children • Store/dispose of plastic bags and packaging in an area that is inaccessible to children •...
-
Seite 4: Installation
Manual IB-PCI215M2-HSL Package contents 1x IB-PCI215M2-HSL, 2x heat sink (70 & 100 mm), 3x thermal pad (70 mm), 3x thermal pad (100 mm), 2x profil bracket (80 & 120 mm), 1x screw set, 1x silicon band set, 1x manual Installation Note: Before starting the installation, make sure that your body is electrically dischar- ged. - Seite 5 Manual IB-PCI215M2-HSL Hint: A NVMe M.2 SSD as well as a SATA M.2 SSD can be mounted on the IB-PCI215M2-HSL. The lower M.2 M-Key socket, directly on the PCIe connector, is for mounting an NVMe M.2 SSD with M-Key. The upper M.2 B-Key socket is exclusively designed for mounting SATA M.2 SSDs and can accommodate B and B+M-Key M.2 SSDs.
- Seite 6 • Before inserting the assembled PCIe card into your system, make sure that the system is shut down and disconnected from the power supply. 8. Install the equipped IB-PCI215M2-HSL on your PCIe connector on the mainboard and the profile bracket on your housing. If a SATA M.2 SSD is installed, connect the IB- PCI215M2-HSL to your mainboard using a SATA cable.
-
Seite 7: Sicherheitshinweise
Sicherheitshinweise Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenver- lust beachten Sie bitte folgende Hinweise: Warnstufen Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden. - Seite 8 Sicherheitshinweise Gefahren durch Kleinstteile und Verpackung Erstickungsgefahr WARNUNG Lebensgefahr durch Ersticken oder Verschlucken • Kleinteile, Zubehör für Kinder unzugänglich verwahren • Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen • Kleinteile und Verpackungen nicht in Kinderhände geben Möglicher Datenverlust Datenverlust bei Inbetriebnahme ACHTUNG Unwiederbringlicher Datenverlust möglich •...
-
Seite 9: Verpackungsinhalt
Handbuch IB-PCI215M2-HSL Verpackungsinhalt 1x IB-PCI215M2-HSL, 2x Kühlkörper (70 & 100 mm), 3x Wärmeleitpads (70 mm), 3x Wärmeleitpads (100 mm), 2x Profilblech (80 & 120 mm), 1x Schrauben Set, 1x Silikonband Set, 1x Handbuch Installation Hinweis: Bevor Sie mit der Installation starten, stellen Sie sicher, dass Ihr Körper elektrisch entladen ist. - Seite 10 Handbuch IB-PCI215M2-HSL Hinweis: Auf die IB-PCI215M2-HSL kann sowohl eine NVMe M.2 SSD als auch eine SATA M.2 SSD montiert werden. Der untere M.2 M-Key Sockel, direkt am PCIe Anschluss, ist für die Montage einer NVMe M.2 SSD mit M-Key gedacht. Der obere M.2 B-Key Sockel ist ausschließlich für die Verwendung von SATA M.2 SSDs ausgelegt und kann B und B+M-Key M.2 SSDs...
- Seite 11 • Vermeiden Sie Staub und Dreck zwischen Platine und Wärmeleitpad und tragen Sie das Wärmeleitpad unmittelbar nach entfernen der Schutzfolie auf. 6. Installieren Sie die bestückte IB-PCI215M2-HSL auf ihrem PCIe Anschluss auf dem Main- board und das Profilblech an Ihrem Gehäuse. Wenn eine SATA M.2 SSD verbaut ist, verbinden Sie die IB-PCI215M2-HSL mit Hilfe eines SATA Kabels mit Ihrem Mainboard.
- Seite 12 © Copyright 2018 by RaidSonic Technology GmbH. All Rights Reserved. The information contained in this manual is believed to be accurate and reliable. RaidSonic Technology GmbH assumes no responsibility for any errors contained in this manual. RaidSonic Technology GmbH reserves the right to make changes in the specifications and/or design of the above mentioned product without prior notice.
