DMX-INFORMATIONEN

Leistungsaufnahme: Vergewissern Sie sich vor dem Einstecken in die Schukosteckdose, dass der lokale
Stromanschluss den technischen Spezifikationen der Entour Haze Pro von ADJ entspricht. Die Entour Haze
Pro von ADJ ist für Stromnetze mit 120 V und 230 V konzipiert. Da die Netzspannung von Betriebsort zu
Betriebsort variiert, sollten Sie vor Inbetriebnahme sicherstellen, dass die anliegende Spannung den
Spezifikationen Ihres Geräts entspricht.
DMX-512: DMX steht für Digital Multiplex. Dies ist ein universell einsetzbares Steuerprotokoll, das zur
Kommunikation zwischen intelligenten Scheinwerfern und dem Controller dient. Ein DMX-Controller sendet
DMX-Anweisungen zwischen dem Controller und dem Effektgerät hin und her. DMX-Daten werden als serielle
Daten über DATA "IN" und DATA "OUT" XLR-Anschlüsse, die sich an allen DMX-Geräten befinden (die
meisten Controller verfügen nur über eine DATA "OUT" - Anschlussbuchse), von Effektgerät zu Effektgerät
gesandt.
DMX-Verbindung: DMX ist ein standardisiertes Übertragungsprotokoll, das erlaubt, alle DMX-kompatiblen
Modelle der verschiedenen Hersteller miteinander zu verbinden und von einem einzigen Mischpult aus
anzusteuern. Für eine einwandfreie DMX-Datenübertragung zwischen verschiedenen DMX-Geräten sollte
immer ein möglichst kurzes Kabel verwendet werden. Die Verbindungsanordnung zwischen den Geräten
untereinander hat keinen Einfluss auf die DMX-Adressierung. Beispiel: Einem Gerät wurde die DMX-Adresse
1 zugewiesen und es kann an irgendeine Stelle der DMX-Verbindung positioniert werden, am Anfang, am
Ende oder irgendwo in der Mitte. Wenn einem Gerät die DMX-Adresse 1 zugewiesen wurde, weiß der DMX-
Controller, an welche Adresse er die Daten schicken soll, egal an welcher Stelle der DMX-Kette sich das
Gerät befindet.
Anforderungen (für DMX-Betrieb) an Datenkabel (DMX-Kabel): Die Entour Haze Pro kann über das DMX-
512-Protokoll angesteuert werden. Der Entour Haze Pro ist mit 3 DMX-Kanal-Modi ausgestattet: 1-Kanal-
Modus, 2-Kanal-Modus und 4-Kanal-Modus. Die DMX-Adresse wird auf dem Bedienfeld auf der Rückseite

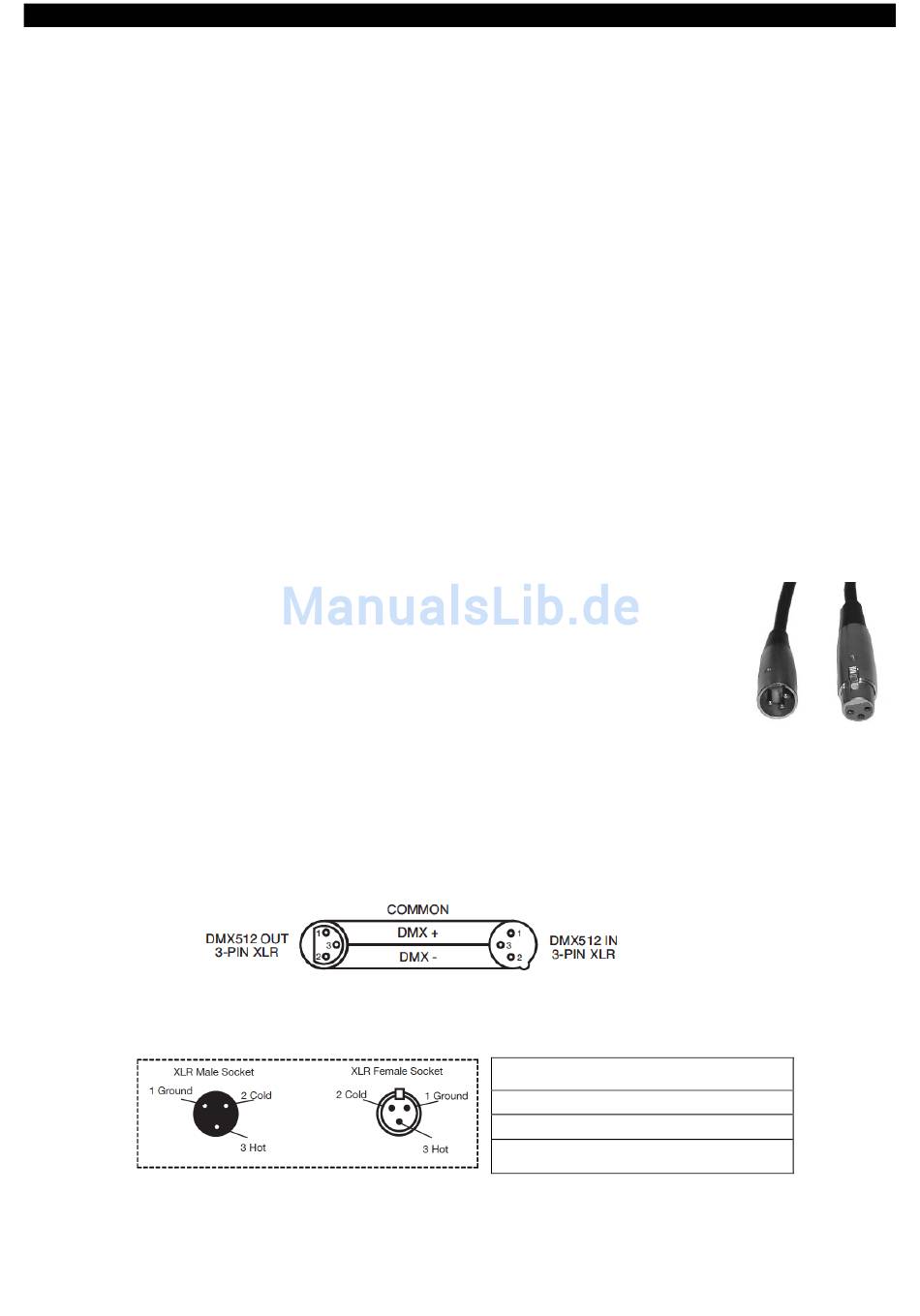

eingestellt. Ihr Gerät und Ihr DMX-Controller benötigen einen 3-poligen XLR-Stecker für
den Dateneingang und -ausgang (Abbildung 1). Wir empfehlen als DMX-Kabel das Accu-
Cable. Wenn Sie eigene Kabel verwenden, sollten Sie sichergehen, dass dies
standardmäßige, abgeschirmte 110 – 120 Ohm Kabel sind (diese Art von Kabel
bekommen Sie
Beleuchtungstechnikgeschäft). Ihre Kabel sollten über einen männlichen und weiblichen
XLR-Stecker an jedem Kabelende verfügen. Beachten Sie, dass das DMX-Kabel in Serie
geschaltet werden muss und nicht aufgeteilt werden kann.
Achtung: Halten Sie sich für die Verlegung eigener Kabel an die Abbildungen 2 und 3. Benutzen Sie nicht die
Masse am XLR-Stecker. Verbinden Sie den Massestift nicht mit der Abschirmung des Kabels und vermeiden
Sie, dass die Abschirmung mit dem Gehäuse des XLR-Steckers in Kontakt kommt. Ein Kontakt der
Abschirmung mit der Masse verursacht einen Kurzschluss und Störungen im Verhalten der Geräte.
Abbildung 3
A.D.J. Supply Europe B.V. – www.americandj.eu – Entour Haze Pro Bedienungsanleitung Seite 6
in nahezu jedem professionellen Musik-
Abbildung 2
XLR-Polanordnung
Pol 1 = Masse
Pol 2 = Signal invertiert (Minuspol)
Pol 3 = Signal (Pluspol)
und
Abbildung 1
