Verwandte Anleitungen für ADJ Fog Fury Jett
Inhaltszusammenfassung für ADJ Fog Fury Jett

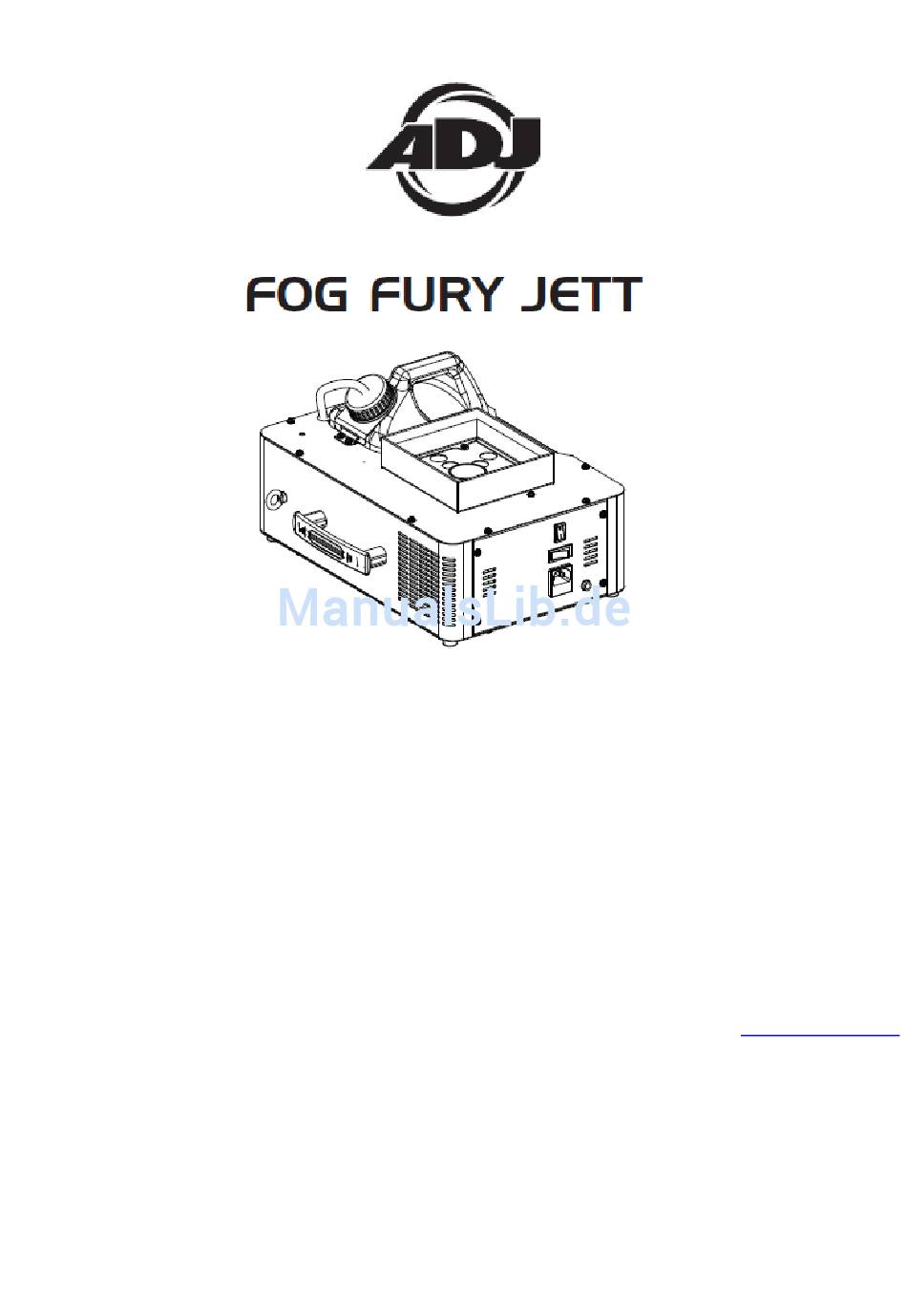

- Seite 1 Vorsicht: Nebelmaschinen können bei Rauchmeldern Alarm auslösen! Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu 1/15...
- Seite 2 Diagramme, Darstellungen und Anweisungen können ohne vorherige Ankündigung geändert werden. Das hier enthaltene Logo von ADJ Products, LLC und die bezeichnenden Produktnamen und -nummern sind Handelsmarken von ADJ Products, LLC. Der Urheberschutz erstreckt sich auf alle Formen und Ausführungen urheberrechtlich geschützter Materialien und Informationen, die durch den Gesetzgeber, die Rechtssprechung oder im Folgenden durch den Urheberschutz abgedeckt sind.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN .............................. 4 SICHERHEITSHINWEISE ................................4 DMX-INFORMATIONEN................................5 LAYOUT ....................................7 BESCHREIBUNG ..................................7 EINRICHTEN DES GERÄTS ................................ 7 SYSTEMMENÜ ..................................8 DMX-MODUS ..................................8 EINRICHTEN VON MASTER/SLAVE ............................9 BETRIEB MIT DRAHTLOSER FERNBEDIENUNG ........................9 1-KANAL-MODUS ..................................9 2-KANAL-MODUS .................................. -
Seite 4: Allgemeine Informationen
Vorsicht! Die eingebauten Komponenten sind für den Kunden wartungsfrei. Versuchen Sie nicht, selbst Reparaturen durchzuführen; dies führt zum Verfall Ihrer Gewährleistungsansprüche. Im unwahrscheinlichen Fall einer notwendigen Reparatur, wenden Sie sich bitte an ADJ Products, LLC. BITTE werfen Sie die Versandverpackung nicht in den Hausmüll. Führen Sie diese möglichst der Wiederverwertung zu. -
Seite 5: Dmx-Informationen
SICHERHEITSHINWEISE (Fortsetzung) • Montieren Sie die Einheit immer auf einen sicheren und stabilen Untergrund. • Verlegen Sie das Netzkabel immer außer Reichweite von Wegerouten. Die Kabel zur Stromversorgung sollten so gelegt werden, dass voraussichtlich nicht darauf getreten wird oder Gegenstände auf ihnen abgestellt oder gegen sie gelehnt werden können. - Seite 6 XLR-Steckers gesteckt wird (DATA + und DATA -). Dieses Bauteil wird in die weibliche XLR- Buchse des letzten Geräts der Reihenschaltung eingesteckt, um hier die Leitung abzuschließen. Mit einem Leitungsabschluss (ADJ-Teilenummer: 1613000030) wird die Wahrscheinlichkeit des Auftretens von Störungen minimiert.
-
Seite 7: Layout

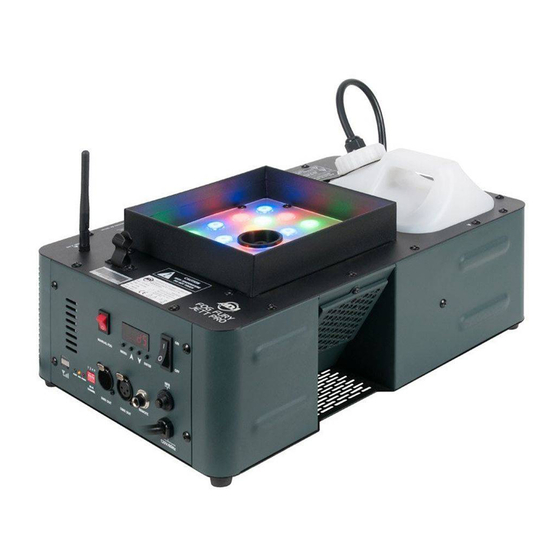

J. Nach unten BESCHREIBUNG Die neue Nebelmaschine Fog Fury Jett verfügt über einen Füllstandsfühler für das Fluid. Wenn der Füllstand niedrig ist, blinkt unter dem Tank eine LED. Wenn der Füllstand absinkt, schaltet ein im Flüssigkeitsbehälter eingebauter Fühler die Pumpe automatisch ab. Damit erhöht sich die Lebensdauer der Pumpe. Die neue Fog Fury Jett enthält ein neues, revolutionäres Heizelement, mit dem ein vorzeitiger Ausfall durch übermäßige... -
Seite 8: Systemmenü
Wenn Sie einen DMX-Controller benutzen, können Sie auch eigene, maßgeschneiderte Programme erstellen. Die DMX-Steuerung des Fog Fury Jett kann einfach zur Steuerung nur des Lichtausstoßes ohne Ausstoß von Nebel oder zur Steuerung beider Funktionen verwendet werden. Der Fog Fury Jett ist mit 5 DMX-Kanal-Modi... -
Seite 9: Einrichten Von Master/Slave
DMX-MODUS (Fortsetzung) ausgestattet: 1, 2, 3, 5 und 7. Für mehr Informationen über die einzelnen DMX-Kanäle und -Eigenschaften vergleichen Sie bitte die Seiten 9 bis 11. 1. Mit dieser Funktion können Sie jede einzelne Funktion der einzelnen Geräte über einen standardmäßigen DMX-512-Controller ansteuern. -
Seite 10: 2-Kanal-Modus
2-KANAL-MODUS Kanal Wert Funktion NEBEL OFF 1 -15 FARBVORSCHAU 16 - 31 MAX. NEBEL 32 - 255 0 - 255 FARBMAKROS Weitere Informationen zu Farbmakros finden Sie auf Seite 11 3-KANAL-MODUS Kanal Wert Funktion NEBEL OFF 1 -15 FARBVORSCHAU 16 - 31 MAX. -
Seite 11: 7-Kanal-Modus
7-KANAL-MODUS Kanal Wert Funktion 1 -15 NEBEL OFF 16 - 31 FARBVORSCHAU 32 - 255 MAX. NEBEL 0 - 255 0% - 100% 0 - 255 GRÜN 0% - 100% 0 - 255 BLAU 0% - 100% 0 - 255 BERNSTEINFARBEN 0% - 100% STROBE... -
Seite 12: Befestigung An Gerüstelementen
BEFESTIGUNG AN GERÜSTELEMENTEN Die Fog Fury Jett kann auf zwei Arten verwendet werden: in normaler Position auf ebenem Untergrund oder kopfüber an einem Gerüstelement angebracht. Bei der Befestigung kopfüber muss der Fluidbehälter ausgebaut und an der Unterseite der Nebelmaschine angebracht werden, sodass er wieder in normaler Position ist. -
Seite 13: Auswechseln Der Sicherung
Kontrollieren Sie den Flüssigkeitsstand, die externe Sicherung und die Remote-Verbindung, und stellen Sie sicher, dass an der Wandsteckdose Spannung anliegt. Wenn diese Punkte in Ordnung sind und das Gerät dennoch nicht funktioniert, wenden Sie sich an einen Kundendiensttechniker. Bitte wenden Sie sich an ADJ Products, LLC. -
Seite 14: Technische Daten
TECHNISCHE DATEN Modell: Fog Fury Jett STROMVERSORGUNG*: 120 V oder 230 V, 50/60 Hz LED: 12 x 3-W-LEDs (3 rote, 3 grüne, 3 blaue und 3 bernsteinfarbene) HEIZELEMENT: 700 W LEISTUNGSAUFNAHME: 730 W GEWICHT: 16 lbs. / 7,1 kg 15,5” x 12” x 7,5”... -
Seite 15: Rohs - Ein Großer Beitrag Zur Erhaltung Unserer Umwelt
RoHS – ein wichtiger Beitrag zur Erhaltung unserer Umwelt Sehr geehrter Kunde, die Europäische Gemeinschaft hat eine Richtlinie erlassen, die eine Beschränkung/Verbot der Verwendung gefährlicher Stoffe vorsieht. Diese Regelung, genannt ROHS, ist ein viel diskutiertes Thema in der Elektronikbranche. Sie verbietet unter anderem sechs Stoffe: Blei (Pb), Quecksilber (Hg), sechswertiges Chrom (CR VI), Cadmium (Cd), polybromierte Biphenyle als Flammenhemmer (PBB), polybromierte Diphenylather als Flammenhemmer (PBDE) Unter die Richtlinie fallen nahezu alle elektrischen und elektronischen Geräte deren Funktionsweise... - Seite 16 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Fog Furry Jett Bedienungsanleitung Seite 16...
