• Verlegen Sie das Netzkabel immer außer Reichweite von Wegerouten. Die Kabel zur Stromversorgung sollten
so gelegt werden, dass voraussichtlich nicht darauf getreten wird oder Gegenstände auf ihnen abgestellt oder
gegen sie gelehnt werden können.
• Das Gerät sollte nur von qualifizierten Service-Technikern gewartet werden, wenn:
A. Das Stromkabel oder der Stecker beschädigt worden sind.
B. Gegenstände auf das Gerät gefallen sind oder Flüssigkeiten auf dem Gerät verschüttet worden sind.
C. Das Gerät Regen oder Wasser ausgesetzt gewesen war.
D. Das Gerät offenbar nicht einwandfrei funktioniert oder eine deutliche Veränderung in der Arbeitsleistung
erkennbar ist.

DMX-Informationen

Leistungsaufnahme: Vergewissern Sie sich vor dem Einstecken in die Schukosteckdose, dass der lokale
Stromanschluss den technischen Spezifikationen der Entourage von ADJ entspricht. Die Entourage von ADJ ist
für Stromnetze mit 120 V und 230 V konzipiert. Da die Netzspannung von Betriebsort zu Betriebsort variiert,
sollten Sie vor Inbetriebnahme sicherstellen, dass die anliegende Spannung den Spezifikationen Ihres Geräts
entspricht.
DMX-512: DMX steht für Digital Multiplex. Dies ist ein universell einsetzbares Steuerprotokoll, das zur
Kommunikation zwischen intelligenten Scheinwerfern und dem Controller dient. Ein DMX-Controller sendet
DMX-Anweisungen zwischen dem Controller und dem Effektgerät hin und her. DMX-Daten werden als serielle
Daten über DATA "IN" und DATA "OUT" XLR-Anschlüsse, die sich an allen DMX-Geräten befinden (die meisten
Controller verfügen nur über eine DATA "OUT" - Anschlussbuchse), von Effektgerät zu Effektgerät gesandt.
DMX-Verbindung: DMX ist ein standardisiertes Übertragungsprotokoll, das erlaubt, alle DMX-kompatiblen
Modelle der verschiedenen Hersteller miteinander zu verbinden und von einem einzigen Mischpult aus
anzusteuern. Für eine einwandfreie DMX-Datenübertragung zwischen verschiedenen DMX-Geräten sollte
immer ein möglichst kurzes Kabel verwendet werden. Die Verbindungsanordnung zwischen den Geräten
untereinander hat keinen Einfluss auf die DMX-Adressierung. Beispiel: Einem Gerät wurde die DMX-Adresse 1
zugewiesen und es kann an irgendeine Stelle der DMX-Verbindung positioniert werden, am Anfang, am Ende
oder irgendwo in der Mitte. Wenn einem Gerät die DMX-Adresse 1 zugewiesen wurde, weiß der DMX-Controller,
an welche Adresse er die Daten schicken soll, egal an welcher Stelle der DMX-Kette sich das Gerät befindet.
Anforderungen (für DMX-Betrieb) an Datenkabel (DMX-Kabel): Die Entourage kann über das DMX-512-
Protokoll angesteuert werden. Die Entourage ist mit 3 DMX-Kanal-Modi ausgestattet: 1-Kanal-Modus, 2-Kanal-
Modus und 4-Kanal-Modus. Die DMX-Adresse wird auf dem Bedienfeld auf der Rückseite eingestellt. Ihr Gerät
und Ihr DMX-Controller benötigen einen 3-poligen XLR-Stecker für den Dateneingang

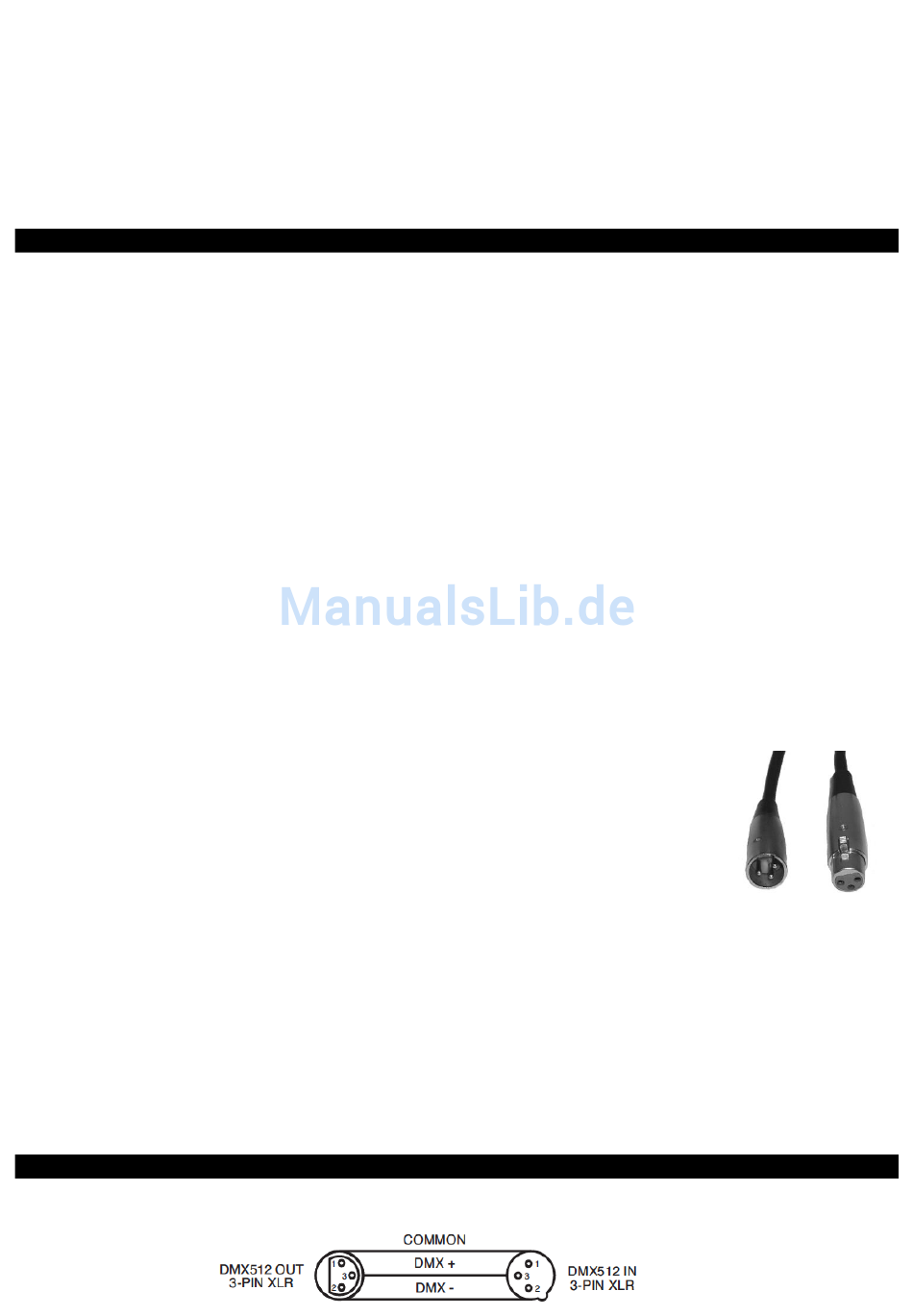

und -ausgang (Abbildung 1). Wir empfehlen als DMX-Kabel das Accu-Cable. Wenn Sie
eigene Kabel verwenden, sollten Sie sichergehen, dass dies standardmäßige,
abgeschirmte 110 – 120 Ohm Kabel sind (diese Art von Kabel bekommen Sie in nahezu
jedem professionellen Musik- und Beleuchtungstechnikgeschäft). Ihre Kabel sollten über
einen männlichen und weiblichen XLR-Stecker an jedem Kabelende verfügen. Beachten
Sie, dass das DMX-Kabel in Serie geschaltet werden muss und nicht aufgeteilt werden kann.
Abbildung 1
Achtung: Halten Sie sich für die Verlegung eigener Kabel an die Abbildungen 2 und 3. Benutzen Sie nicht die
Masse am XLR-Stecker. Verbinden Sie den Massestift nicht mit der Abschirmung des Kabels und vermeiden
Sie, dass die Abschirmung mit dem Gehäuse des XLR-Steckers in Kontakt kommt. Ein Kontakt der Abschirmung
mit der Masse verursacht einen Kurzschluss und Störungen im Verhalten der Geräte.
DMX-Informationen (Fortsetzung)
