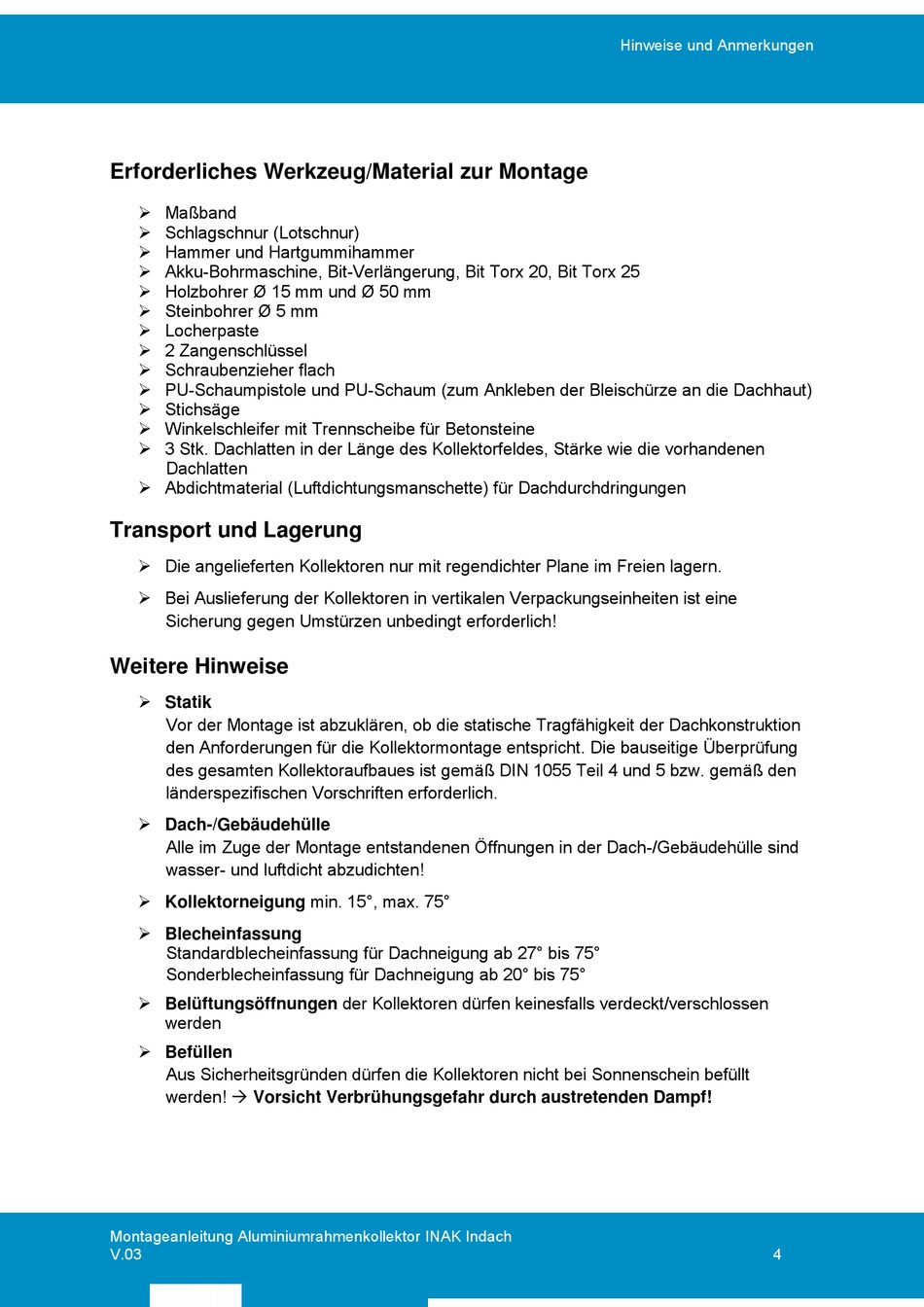

Transport Und Lagerung; Weitere Hinweise - Inocal INAK Montageanleitung

Erforderliches Werkzeug/Material zur Montage
 Maßband
 Schlagschnur (Lotschnur)
 Hammer und Hartgummihammer
 Akku-Bohrmaschine, Bit-Verlängerung, Bit Torx 20, Bit Torx 25
 Holzbohrer Ø 15 mm und Ø 50 mm
 Steinbohrer Ø 5 mm
 Locherpaste
 2 Zangenschlüssel
 Schraubenzieher flach
 PU-Schaumpistole und PU-Schaum (zum Ankleben der Bleischürze an die Dachhaut)
 Stichsäge
 Winkelschleifer mit Trennscheibe für Betonsteine
 3 Stk. Dachlatten in der Länge des Kollektorfeldes, Stärke wie die vorhandenen
Dachlatten
 Abdichtmaterial (Luftdichtungsmanschette) für Dachdurchdringungen

Transport und Lagerung

 Die angelieferten Kollektoren nur mit regendichter Plane im Freien lagern.
 Bei Auslieferung der Kollektoren in vertikalen Verpackungseinheiten ist eine
Sicherung gegen Umstürzen unbedingt erforderlich!

Weitere Hinweise

 Statik
Vor der Montage ist abzuklären, ob die statische Tragfähigkeit der Dachkonstruktion
den Anforderungen für die Kollektormontage entspricht. Die bauseitige Überprüfung
des gesamten Kollektoraufbaues ist gemäß DIN 1055 Teil 4 und 5 bzw. gemäß den
länderspezifischen Vorschriften erforderlich.
 Dach-/Gebäudehülle
Alle im Zuge der Montage entstandenen Öffnungen in der Dach-/Gebäudehülle sind
wasser- und luftdicht abzudichten!
 Kollektorneigung min. 15°, max. 75°
 Blecheinfassung
Standardblecheinfassung für Dachneigung ab 27° bis 75°
Sonderblecheinfassung für Dachneigung ab 20° bis 75°
 Belüftungsöffnungen der Kollektoren dürfen keinesfalls verdeckt/verschlossen
werden
 Befüllen
Aus Sicherheitsgründen dürfen die Kollektoren nicht bei Sonnenschein befüllt
werden!  Vorsicht Verbrühungsgefahr durch austretenden Dampf!
Montageanleitung Aluminiumrahmenkollektor INAK Indach
V.03
Hinweise und Anmerkungen
4
