Blecheinfassung

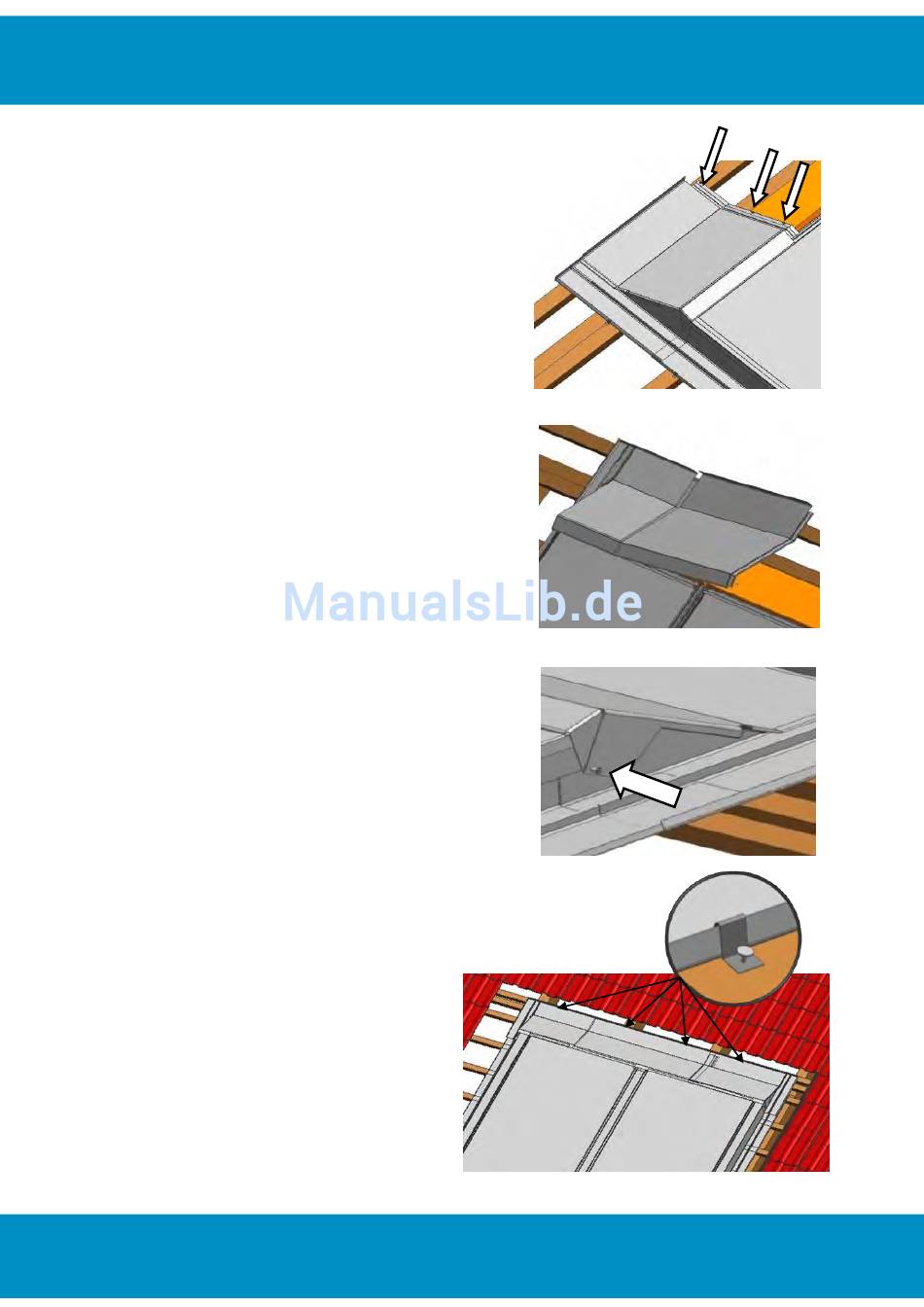

7)
Blecheinfassung Ecke links oben mit 3 Stk.
Dachpappstiften bei Pittsburgh Falz aussen
befestigen.
8)
Oberteile je nach Kollektoranzahl schräg in
Blechfalz einfädeln und Einfassung bis zur
Markierung zusammenschieben.
Diese Oberteile müssen ebenfalls sorgfältig in die
Glasabdeckleiste einrasten.
9)
Ecke links und rechts mit je 1 Stk.
Selbstbohrspenglerdichtschraube 4,2 x 16 mm
befestigen.
ACHTUNG: Dichtschrauben nicht überziehen!
10)
Oberteile mit Blechhafter und Dachpappstiften befestigen.
Ziegeleindeckung: Kehldichtstreifen
30 x 60 mm am oberen Rand der Oberteile
sowie außen bei den Ecken links und rechts
oben (ca. 500 mm) montieren.
Schindeldach: Kehldichtstreifen kann
entfallen.
Hinweis: Bei Oberteil Stehfalz je nach
Bedarf umbiegen.
Montageanleitung Aluminiumrahmenkollektor INAK Indach
V.03
18
