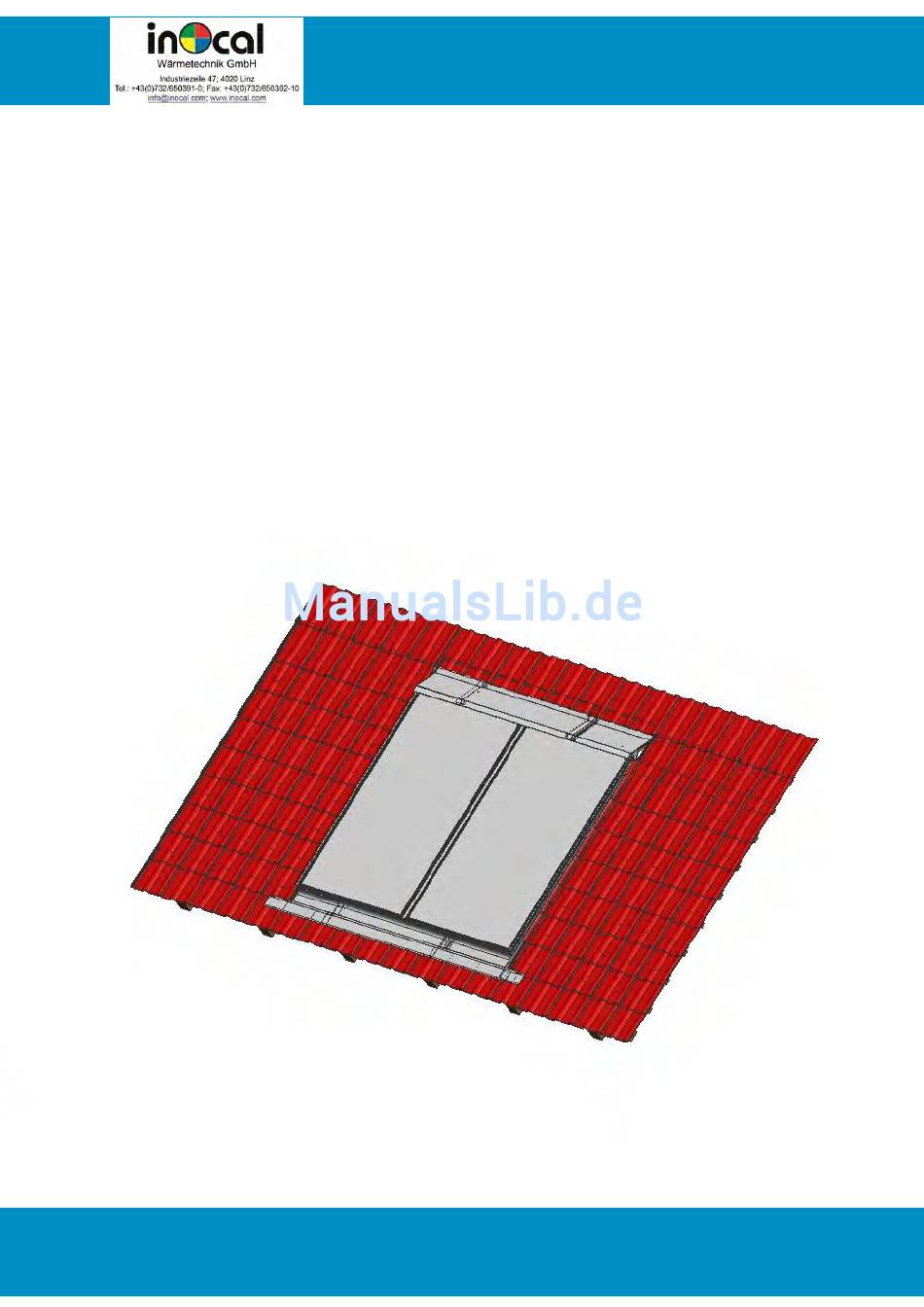

- Seite 1 Montageanleitung Aluminiumrahmenkollektor INAK - Indach Dachvariante Ziegel/Schindel Version V.03 Art.Nr. 1000235124...
-
Seite 2: Inhaltsverzeichnis
Hinweise und Anmerkungen ................... 3 Kollektorfeldabmessungen ..................... 6 Dimensionierung Rohranschlüsse .................. 8 Anschlussbeispiele ......................9 Übersicht Blecheinfassung und Befestigungsmaterial ...........10 Kollektormontage ......................11 Hydraulikverbindungen ....................14 Blecheinfassung ......................16 Dacheindeckung ......................20 Kollektormontage und Blecheinfassung zweireihig ............. 1 Technische Änderungen vorbehalten Montageanleitung Aluminiumrahmenkollektor INAK Indach V.03... -
Seite 3: Hinweise Und Anmerkungen
Dauer der Arbeiten am Dach isoliert oder abgeschaltet werden. Blitzschutz Metallische Rohrleitungen müssen mit der Potentialausgleichsschiene verbunden werden. Ist eine Blitzschutzanlage vorhanden, müssen die Kollektoren (Befestigungselemente, Blecheinfassung) mit dieser verbunden werden (länderspezifische Vorschriften beachten). Montageanleitung Aluminiumrahmenkollektor INAK Indach V.03... -
Seite 4: Transport Und Lagerung
Standardblecheinfassung für Dachneigung ab 27° bis 75° Sonderblecheinfassung für Dachneigung ab 20° bis 75° Belüftungsöffnungen der Kollektoren dürfen keinesfalls verdeckt/verschlossen werden Befüllen Aus Sicherheitsgründen dürfen die Kollektoren nicht bei Sonnenschein befüllt werden! Vorsicht Verbrühungsgefahr durch austretenden Dampf! Montageanleitung Aluminiumrahmenkollektor INAK Indach V.03... -
Seite 5: Entsorgung
Überhitzung unterliegen nicht der Herstellergarantie. Für eventuelle Frostschäden kann keine Haftung übernommen werden! Entsorgung Der Hersteller verpflichtet sich, die mit dem Umweltzeichen nach RAL-UZ 73 gekennzeichneten Produkte und die darin eingesetzten Materialien zurückzunehmen und einer Wiederverwertung zuzuführen. Montageanleitung Aluminiumrahmenkollektor INAK Indach V.03... -
Seite 6: Kollektorfeldabmessungen
Ausdecken des Daches: Kollektorfeldbreite + 1.500 mm Kollektorfeldhöhe + 2.000 mm Breite, die von Ziegeln frei bleibt, wenn Kollektor + Blecheinfassung montiert und Dach fertig eingedeckt wurden. Wichtig zu beachten bei der Positionierung des Kollektorfeldes. Montageanleitung Aluminiumrahmenkollektor INAK Indach V.03... - Seite 7 Ausdecken des Daches: Kollektorfeldbreite + 1.500 mm Kollektorfeldhöhe + 2.000 mm Breite, die von Ziegeln frei bleibt, wenn Kollektor + Blecheinfassung montiert und Dach fertig eingedeckt wurden. Wichtig zu beachten bei der Positionierung des Kollektorfeldes. Montageanleitung Aluminiumrahmenkollektor INAK Indach V.03...
-
Seite 8: Dimensionierung Rohranschlüsse
Edelstahl Wellschlauch DN 16 DN 16 DN 20 DN 20 Hinweis: Die Tabelle stellt eine mögliche Auslegung dar. Abhängig von der Ausführung der Anlage (Leitungslängen, Armaturen etc.) ist gegebenenfalls die nächst höhere Dimension zu wählen. Montageanleitung Aluminiumrahmenkollektor INAK Indach V.03... -
Seite 9: Anschlussbeispiele
Vorlauf Links vertikal parallel Vorlauf Rechts VL… Vorlauf RL… Rücklauf *Kollektorfühler ( ) jeweils beim Kollektor mit Vorlauf-Anschluss anbringen. Vorlauf muss immer oben sein. Hinweis: Maximal 12 Kollektoren verschalten. Längenausdehnung beachten. Montageanleitung Aluminiumrahmenkollektor INAK Indach V.03... -
Seite 10: Übersicht Blecheinfassung Und Befestigungsmaterial
Kehldichtstreifen 20 x 20 mm Kollektorhalter (11) Kehldichtstreifen 30 x 60 mm Befestigungsklemme Mitte (12) Distanzblech Befestigungsklemme (13) Holzdistanzklotz Blecheinfassung Seitenteil (14) Übergangsblech Zwischenabdeckblech (15) Sickenblech Blecheinfassung Ecke oben (16) Blechhafter Holzunterlagskeil (17) Dachpappstift Kollektorblende (18) Selbstbohrspenglerdichtschraube Montageanleitung Aluminiumrahmenkollektor INAK Indach V.03... -
Seite 11: Kollektormontage
Blecheinfassung unten Mitte bis zur vorgesehenen Markierung einschieben. Kollektorhalter unten auf die Blecheinfassungen legen und mit je 2 Stk. Spannplattenschrauben 4 x 30 mm durch die vorgesehenen Bohrungen an der Dachlatte fixieren. Montageanleitung Aluminiumrahmenkollektor INAK Indach V.03... - Seite 12 Abstand von 50 mm von der Oberkante der Blecheinfassung aufkleben. 50 mm Den ersten Kollektor in die Kollektorhalter unten einhängen. Für die Kollektorposition Markierung beachten! Den Kollektor mit 3 Stk. Befestigungsklemmen und je 2 Stk. Spannplattenschrauben 4,0 x 40 mm befestigen. Montageanleitung Aluminiumrahmenkollektor INAK Indach V.03...
- Seite 13 Befestigungsklemme Mitte vorgegeben. Spannplattenschrauben der Befestigungsklemmen Mitte festziehen. Letzten Kollektor in der Reihe mit 3 Stk. Befestigungsklemmen und je 2 Stk. Spannplattenschrauben 4,0 x 40 mm befestigen. Kollektor Vor- und Rücklauf anschließen, siehe Seite 14 und 15. Montageanleitung Aluminiumrahmenkollektor INAK Indach V.03...
-
Seite 14: Hydraulikverbindungen
Locherpaste bestreichen. Anschlussbeispiele Seite 9 beachten. Stützhülsen einsetzen. Kollektoren hydraulisch verbinden. Verschraubung handfest anziehen, Mutter und Fitting markieren und mit einer ganzen Umdrehung festziehen. ACHTUNG: Mit Zangenschlüssel gegenhalten, um ein Verdrehen (Beschädigung des Sammelrohres) zu verhindern! Montageanleitung Aluminiumrahmenkollektor INAK Indach V.03... - Seite 15 Den Kollektorfühler bis zum Anschlag (650 mm) in den Fühlerschlauch schieben. Das Fühlerkabel gegen Zugbeanspruchungen sichern und vor Tierverbiss schützen. ACHTUNG: Alle im Zuge der Montage entstandenen Bohröffnungen in der Dach/Gebäudehülle sind nach Abschluss aller Arbeiten wasser- und luftdicht abzudichten! Montageanleitung Aluminiumrahmenkollektor INAK Indach V.03...
-
Seite 16: Blecheinfassung
Blecheinfassung Blecheinfassung Seitenteile der Blecheinfassung links und rechts an der unteren Ecke ansetzen und durch Drücken mit der Handfläche zum Einrasten bringen. 3 Stk. Blechhafter mit Dachpappstiften an den Seitenteilen setzen. Montageanleitung Aluminiumrahmenkollektor INAK Indach V.03... - Seite 17 Zwischenabdeckblech am unteren Kollektorrand ansetzen und durch Drücken mit der Handfläche zum Einrasten bringen. Schnittdarstellung: eingerastetes Zwischenabdeckblech Blecheinfassung Ecke links oben beim Seitenteil außen einhängen, niederklappen, in die obere Glasabdeckleiste einhängen und nach unten schieben (einrasten). Montageanleitung Aluminiumrahmenkollektor INAK Indach V.03...
- Seite 18 Ziegeleindeckung: Kehldichtstreifen 30 x 60 mm am oberen Rand der Oberteile sowie außen bei den Ecken links und rechts oben (ca. 500 mm) montieren. Schindeldach: Kehldichtstreifen kann entfallen. Hinweis: Bei Oberteil Stehfalz je nach Bedarf umbiegen. Montageanleitung Aluminiumrahmenkollektor INAK Indach V.03...
- Seite 19 Enden der Zwischenabdeckbleche nach innen biegen. Blechschürze mit PU-Schaum am Ziegel oder Schindel ankleben (keine zu große Menge PU- Schaum auftragen!). Hinweis: Ziegel/Schindel müssen sauber und staubfrei sein. Bleischürze an die Ziegelform anpassen (händisch andrücken). Montageanleitung Aluminiumrahmenkollektor INAK Indach V.03...
-
Seite 20: Dacheindeckung
Dacheindeckung Dacheindeckung Um ein ebenes Aufliegen der Dachziegel zu gewährleisten, muss die Ziegel-Nase, die am Blech aufliegt, weggeschlagen werden. Die Ziegel- bzw. die Schindeleindeckung soll ca. 10 mm Abstand zum Seitenteil aufweisen. Montageanleitung Aluminiumrahmenkollektor INAK Indach V.03... -
Seite 21: Kollektormontage Und Blecheinfassung Zweireihig
Kollektormontage und Blecheinfassung zweireihig Die untere Reihe der Kollektoren montieren wie von Seite 11 bis 13 beschrieben Distanzblech an den oberen Kollektorrand auflegen (Markierung beachten) und 2 Stk. Holzdistanzklotz zwischen Kollektor und Distanzblech legen. Bei Bedarf muss eine Dachlatte für die Befestigung der Distanzbleche montiert werden. - Seite 22 Sickenblech unter das Übergangsblech einschieben und mittig ausrichten. Jedes weitere Übergangsblech wie beschrieben montieren und pro Übergangsblech mit 2 Stk. Selbstbohrspenglerdichtschraube 4,2 x 16 mm befestigen. Kehldichtstreifen 20 x 20 mm an der Oberkante der Übergangsbleche aufkleben. Montageanleitung Aluminiumrahmenkollektor INAK Indach V.03...
- Seite 23 (Höhenversatz). Die Befestigung erfolgt wie bei der einreihigen Montage der Kollektoren (Seite 12 und 13). Hydraulik des oberen Kollektorfeldes anschließen, siehe Seite 14 und 15. Weiter wie bei einreihiger Montage Seite 16 bis 18. Montageanleitung Aluminiumrahmenkollektor INAK Indach V.03...
