Préparation Du Raccordement D'air Extérieur; Pose Et Raccordement - norflam Prelude Einbauanleitung Und Gebrauchsanweisung

de ferrmeture à l'arrière.
Du fait de la distance avec la paroi (inflammable),
la plaque de protection du bouclier au dos ne doit pas
être retirée.

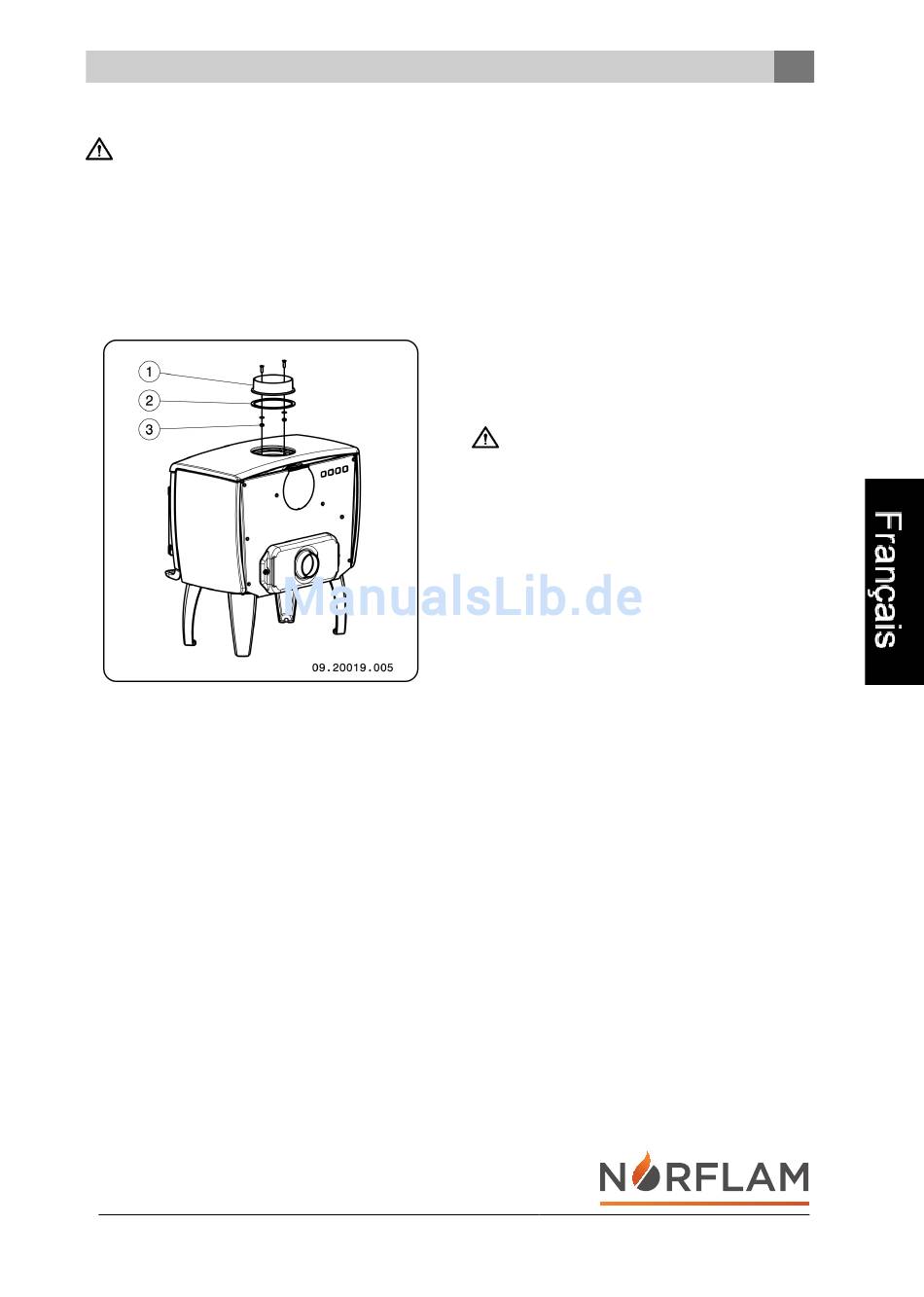

1. Placez la bande d'isolation en fibre de verre four-
nie (2) de 10 x 3 mm sur la surface de contact du
collier de raccordement (1).
2. Montez le collier de raccordement avec le matériel
de fixation (3) sur la plaque supérieure.
Préparation du raccordement
d'air extérieur
Si le poêle est placé dans une pièce insuffisamment
aérée, vous pouvez monter sur le poêle le kit de rac-
cordement pour l'alimentation en air extérieur.
Le tube d'arrivée d'air a un diamètre de 100 mm. Si
vous utilisez un tube lisse, il doit avoir une longueur
maximale de 12 mètres. Si vous utilisez des acces-
soires tels que des coudes, vous devez réduire
d'un mètre la longueur maximale (12 mètres) pour
chaque accessoire.
Raccordement en air extérieur par
la paroi
1. Percez un passage pour le raccordement dans la
paroi (consultez l'Annexe «&nb-
sp;Dimensions », pour le bon emplacement
du passage pour le raccordement).
Sous réserve de modifications dues à des améliorations techniques
2. Raccordez hermétiquement le tube d'arrivée d'air
au mur.

Pose et raccordement

1. Placez l'appareil à l'endroit approprié, sur un sol
plat et de niveau.
2. Raccordez hermétiquement le poêle au conduit de
cheminée.
3. En cas de raccordement à l'air extérieur : rac-
cordez le conduit d'alimentation en air extérieur
sur le set de raccordement qui est monté sur l'ap-
pareil.
4. Replacez toutes les pièces démontées au bon
endroit sur l'appareil.
Ne faites jamais faire fonctionner votre appareil
si les plaques intérieures réfractaires ne sont
pas montées.
L'appareil est à présent prêt pour l'emploi.
