Pièces internes amovibles
1 03.66539.002 fond du poêle droite
2 03.66540.002 fond du poêle gauche
3 03.66541.000 fond du poêle arrière
4 03.66542.000 fond du poêle avant
5 03.66537.002 fond du poêle milieu
6 03.05407.020 volet de décendrage
paroi latérale supérieure en
7 03.77512.000
vermiculite
8 03.77507.000 paroi arrière en vermiculite
9 03.77508.000 paroi latérale en vermiculite
10 03.77509.000 déflecteur en vermiculite
11 03.77413.002 corbeille
12 03.05236.000 bac à cendres
Préparation du raccordement
au conduit de cheminée
Lors du raccordement du poêle à un conduit de che-
minée, vous avez le choix entre un raccordement sur
le dessus ou à l'arrière du poêle.
A la livraison du poêle, le raccordement est
fermé à l'arrière.
Vous devez obturer la sortie que vous ne souhaitez
pas utiliser avec le couvercle de fermeture fourni
correspondant.
Vous devez monter le coller de raccordement
fourni correspondant sur la sortie que vous sou-
haitez utiliser.
Le matériel d'étanchéisation et de fixation est
fourni.
Raccordement à l'arrière
1. Placez la bande d'isolation en fibre de verre four-
nie de 10 x 3 mm sur la surface de contact du col-
lier de raccordement.

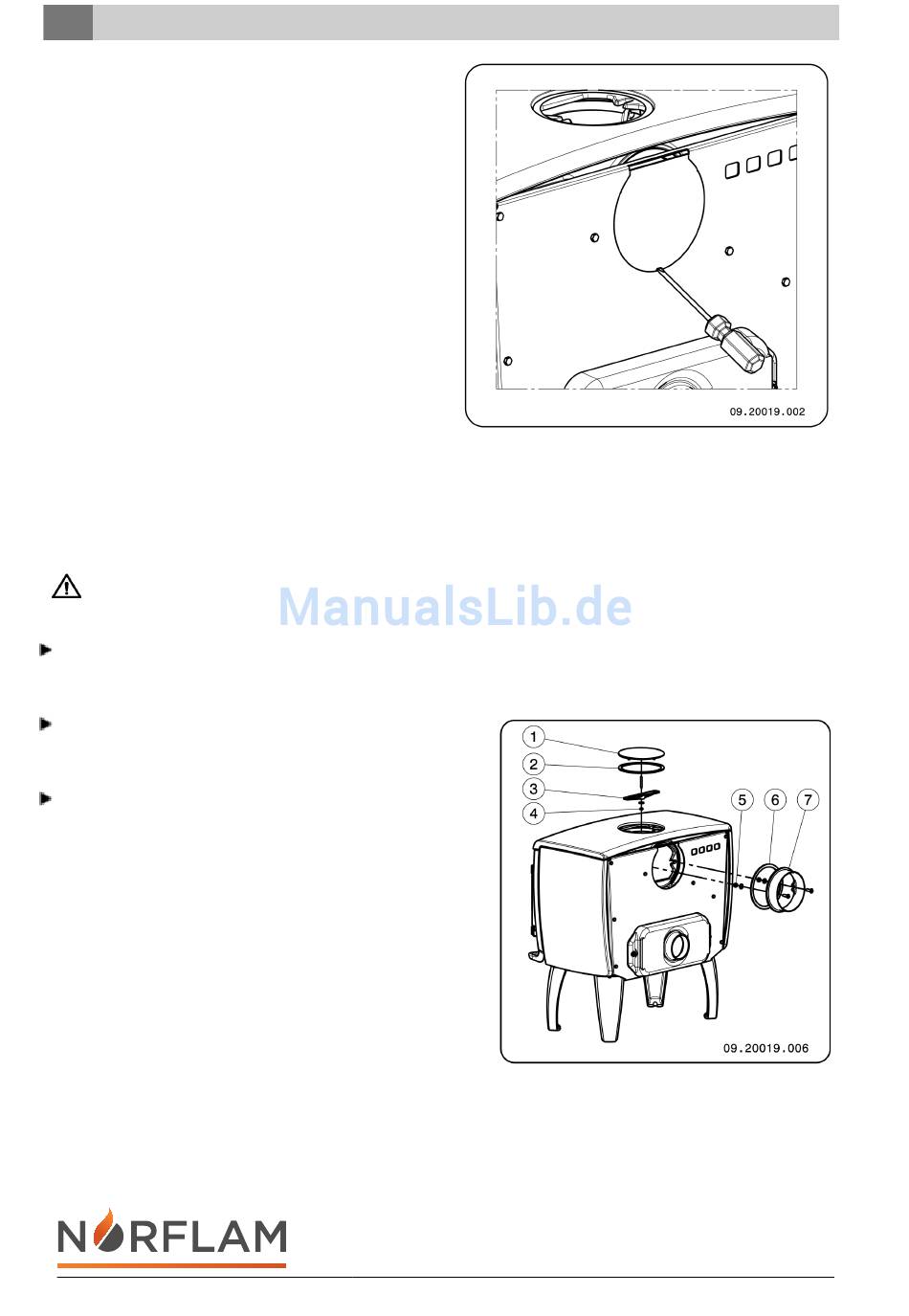

2. Retirez la plaque de protection du bouclier au dos
avec un tournevis ; voir image suivante.
8
3. Démontez le couvercle de fermeture (1) de la paroi
arrière ; voir l'illustration suivante.
4. Montez le collier de raccordement avec le matériel
de fixation (5) sur la paroi arrière.
5. Placez la bande d'isolation en fibre de verre four-
nie (2) de 10 x 3 mm sur la surface de contact du
couvercle de fermeture.
6. Montez le couvercle de fermeture avec le collier
de fixation (3) et le matériel de fixation (4) sur la pla-
que supérieure.
Raccordement sur le dessus
A la livraison du poêle, le raccordement est fermé à
l'arrière. Vous n'avez donc pas à poser de couvercle
Sous réserve de modifications dues à des améliorations techniques
