Inhaltszusammenfassung für ximax PORTOFORTE 60 Y

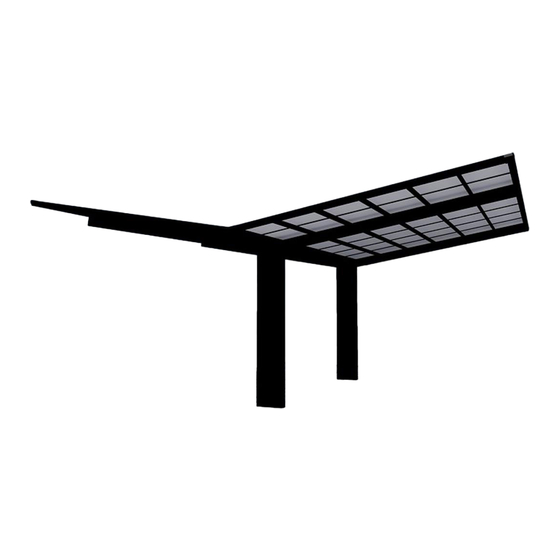

- Seite 1 Montageanleitung Car Port „Portoforte Ausführung Y“ Stand 08/2013...
-
Seite 2: Montageablauf
Montageanleitung Carport PORTOFORTE – Ausführung Y Hauptmaße: Auf den abgebildeten Skizzen sind alle Hauptmaße des Car Ports zu sehen. Darüber hinaus sind die Fundamente gezeigt und vermaßt und es ist gezeigt, wie die Bodenträger positioniert werden müssen. Am Boden der Fundamente ist eine dünne Schicht zu erkennen, bei der es sich um Kies (Körnung 0 – 16 mm) handelt, um eine sogenannte Sauberkeitsschicht herzustellen. - Seite 3 Schritt 3 Verbinden Sie die vier (sechs) Dachträger (3) mit den Verbindungsstücken unter Verwendung Sechskantschrauben (26). Stecken Sie die montierten Teile (2) und (3) in die vier (sechs) Träger (1). Montieren jetzt bitte vier (sechs) Trägerabdeckungen (15) mit Hilfe der Schrauben (27). Verschrauben Sie die eingesteckten Teile (3 + 2) mit Sechskantschrauben (26), wobei Sie bitte die vier (sechs) Träger–...
- Seite 4 Typ 60, 80, 110: Die beiden anderen Träger an denen später die Regenabläufe montiert werden sollen, in gleicher Weise ausrichten und das Maß x + 15 mm sichern. Der Abstand von Trägerinnenseite zu Trägerinnenseite muss exakt 2800 mm betragen. (d.h. Trägermittenabstände in der Carport Längsachse betragen 2900 mm) Typ 170: Die beiden anderen Trägerpaare in gleicher Weise ausrichten und die Maße x + 15 mm bzw.
- Seite 5 Schritt 9 Verschrauben Sie die Seitenprofile rechts (6) und links (7) mit dem vorderen (4) und dem hinteren Längsprofil (5) mit Bohrschrauben 4 x 25 mm (31). Typ 60, 80, 110 Typ 170 Schritt 10 Danach werden die Längsträger (8) mit den Dachträgern (3) mit Hilfe der Bohrschrauben 4 x 13 mm (27) verschraubt, wobei darauf zu achten ist, dass der Flansch der Längsträger mit den vorhandenen Löchern zum hinteren Längsträger zeigen muss.
- Seite 6 Schritt 12 Polycarbonat – Abdeckungen (12) auf die Querleisten (9) bzw. Seitenprofile (6 / 7) legen und von vorne in die Scheibenhalter eindrücken. Mit Hilfe der Abdeckleisten (10) und den Abdichtschrauben 4 x 14 mm (30) werden die Abdeckungen (12) zwischen Querleisten (9) und Abdeckleisten eingeklemmt.
-
Seite 7: Anhang
Schritt 15 Die im Folgenden beschriebenen Arbeiten sind an den beiden Regen – Ablaufseiten beider Carport – Hälften durchzuführen Bohren Sie 3 Löcher 3,5 mm in den Bodenträger (1), Befestigungssockel (22) Bohrschrauben 4 x 25 mm (31) zu verschrauben. Rohranschluss (18) unter Verwendung... - Seite 8 Achtung: Um das Abfließen von Feuchtigkeit zu gewährleisten (Frostgefahr) sollten folgende Bohrungen bei den Stützen durchgeführt werden. Information Montagevorrichtung Zur Montageunterstützung bieten wir alternativ spezielle Montagevorrichtungen (ohne Richthölzer), welche den Ablauf sehr vereinfachen und gegen eine Gebühr bei uns ausgeliehen werden können. Infos dazu siehe die separate Beschreibung auf www.designcarports.info.
- Seite 9 Designcarport Portoforte Typ 60 / 80 / 110 Y Die Größen in Klammer stellen die jeweiligen alternativen Größen dar! Stand 01/2012...
- Seite 10 Bemaßung Designcarport Portoforte Typ 170 Y Die Größen in Klammer stellen die jeweiligen alternativen Größen dar! Stand 01/2012...
- Seite 11 Stückliste Portoforte Y Typ 60 Typ 80 Typ 110 Typ 170 Pack- Pack- Pack- Pack- Pos. Benennung Bild Stück Stück Stück Stück Modul DP1* + DP1* + VP2* VP16* DP2 + DP14 Bodenträger DP1* + DP1* + VP2* VP16* DP2 + DP14 DP5 + DP5 +...
- Seite 12 Stückliste Portoforte Y Kleinteile - Box Typ 60 Typ 80 Typ 110 Typ 170 Pack- Pack- Pack- Pack- Pos. Benennung Bild Stück Stück Stück Stück Modul VP7* VP7* DP13* DP19* Eckabdeckung links VP15* VP15* DP25* DP25* DP13 DP19 14 Eckabdeckung rechts VP15 VP15 DP25...
- Seite 13 Positionierung und Fundamentierung Design-Carport „Portoforte“ bzw. „Linea“ unter Verwendung einer Montagevorrichtung Stand 03/2012...
- Seite 14 Montagevorrichtung zur Positionierung der Träger für den Car – Port „Portoforte“ bzw. „Linea“ Die Aufgabe der Montagevorrichtung besteht darin, die vertikalen Träger exakt zu positionieren so, dass Abstände und 90° Winkel zur Aufstellebene sichergestellt sind. Die Benutzung der Vorrichtung wird an einigen Detail – Bildern eines bereits montierten Carports gezeigt. Die Montagevorrichtung besteht aus Transportgründen aus mehreren Einheiten, die vor Gebrauch verbunden werden müssen.
- Seite 15 Im Folgenden sind die Montagevorrichtungen für die verschiedenen Modelle des Carports skizziert (Die Montagevorrichtungen sind für die Verwendung bei der Standardlänge vorgesehen): Typ A: Für Portoforte 60, 80, 110 / Portoforte 60, 80, 110 Tandem / Portoforte 60, 80, 110 M / Linea 60, 80, 110 / Linea 60, 80, 110 Tandem und Linea 60, 80, 110 M Typ B: Für Portoforte 60, 80, 110 Y und Linea 60, 80, 110 Y...
- Seite 16 Typ C: Für Portoforte 170 / Portoforte 170 Tandem / Portoforte 170 M Linea 170 / Linea 170 Tandem und Linea 170 M Typ D: Für Portoforte 170 Y und Linea 170 Y...
- Seite 17 Stützstangen Als zusätzliche Sicherheit bietet XIMAX optional Stützstangen an. Die Anbringung eines Stützstangenpaares pro Carport – Träger erhöht die Stabilität. Diese Stützstangen können auch nachträglich angebracht werden. Außerdem sind sie so gestaltet, dass man sie ohne großen Aufwand entfernen kann.
- Seite 18 • Montageanleitung: Befestigen Sie zunächst den oberen U – Bügel (2) an der – von vorne gesehen – zweiten mit Plastik abgedeckten Bohrung der Dachträger (Carport – Stückliste Pos. 2) mit Hilfe der Sechskantschraube mit Scheiben und Mutter (7; 8; 9; 10) Richten Sie dabei den oberen U - Bügel in der Höhe so aus, dass der obere Zapfen der Stützstange (1) eingehängt und um 90°...
