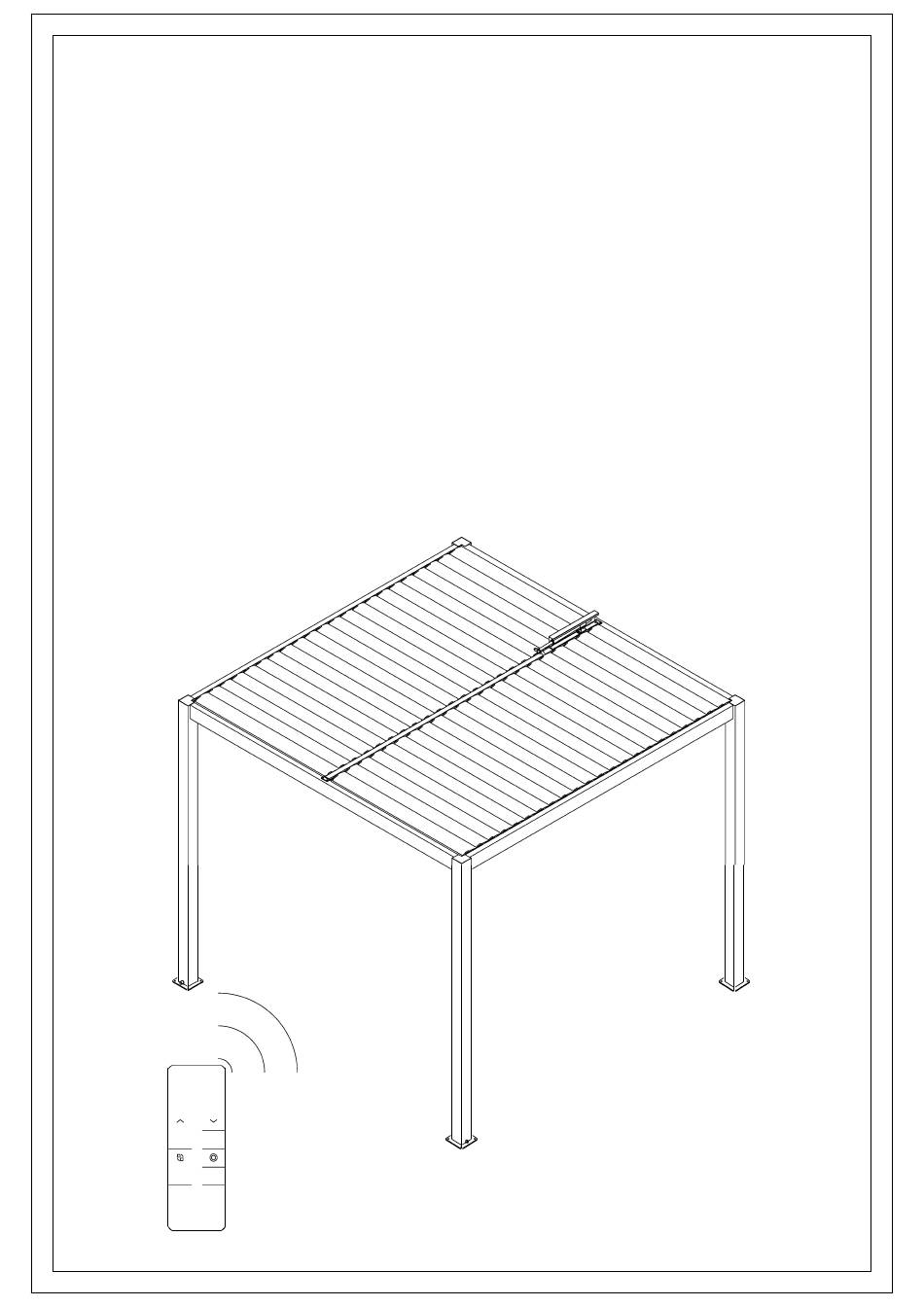

- Seite 1 Aluminium Lamellen Pergola Elektrisch inkl. RGB Beleuchtung Montageanleitung...
- Seite 2 3x3m...
- Seite 3 3x3m Pos. Pos. Pos. 2 Stk. 1 Stk. 1 Stk. Karton 2 Stk. Karton 30 Stk.
- Seite 4 3x4m...
- Seite 5 3x4m Pos. Pos. Pos. 2 Stk. 1 Stk. 1 Stk. Karton 2 Stk. Karton 30 Stk. Karton 30 Stk.
- Seite 6 Stückliste Pos. Abbildung Stk.
- Seite 7 Stückliste Pos. Abbildung Stk. -----=-- 3*3=88 4*3=88 3*4=120 4*4=120...
- Seite 8 Stückliste Stk. Pos. Abbildung Stk. Pos. Abbildung M5*14 M6*16 16 K11 � � M8*25 cp5*1 21 K12 � M6*16 ST4.2*25 ® cp6*1 � ST5.5*32 ST5.5*16 �( I > cp8 & cp10*50 & M8*75 �...
- Seite 9 Stückliste Pos. Abbildung Stk. � _,,, I )JJ � M8 & M8*65 @� M6 & M6*45 � llllf ij)@ ----;-m DC2760X...
- Seite 10 Sicherheitshinweise 1. Lesen Sie die gesamte Montageanleitung sorgfältig durch. 2. Tragen Sie Arbeitshandschuhe, Schutzbrille und Sicherheitsschuhe. 3. Arbeiten Sie nur bei geeignetem Wetter, vermeiden Sie starken Wind, Regen oder extreme Temperaturen. 4. Stellen Sie sicher, dass alle Werkzeuge in einwandfreiem Zustand sind. 5.
- Seite 11 Hinweise zum Untergrund Die Pergola muss auf festem und ebenem Untergrund aufgestellt werden. Die Pfosten sollten auf einem Betonfundament verschraubt werden. Falls keine Betonfundamente vorhanden sind,wird empfohlen, Fundamente an jedem Pfosten zu erstellen. Die Fundamente sollten mindestens 500x500x500mm groß sein. Die mitgelieferten Schrauben zur Pfostenverankerung sind für die Montage auf einem Fundament ausgelegt.
- Seite 12 Montageschritte...
- Seite 13 1. Platzieren Sie die Grundplatten F und die Drainagestutzen Q an den Pfosten A und befestigen Sie sie mit den Schrauben K5. , -- ----- --- - - 7 + c:=:> �1 === === ==i i ::::r::==pi ,=r==: �: ___) - ��- - - - : __ _j ---- KS x4 ·-...
- Seite 14 2. Verschrauben Sie den Lamellen Schwenkmechanismus, wie dargestellt, mit dem Mittelträger D, mithilfe der Schrauben K10 und Unterlegscheiben K11. Montieren Sie die Halterungsplatten H an beiden Enden des Mittlelträgers D und befestigen Sie sie mit den Schrauben K1. \,� / K10 �...
- Seite 15 1. Platzieren Sie die Grundplatten F und die Drainagestutzen Q an den Pfosten A und befestigen Sie sie mit den Schrauben K5. , -- ----- --- - - 7 + c:=:> �1 === === ==i i ::::r::==pi ,=r==: �: ___) - ��- - - - : __ _j ---- KS x4 ·-...
- Seite 16 5. Verbinden von Pfosten und Trägern � � � � � � � � ,�&�Karton � � Beachten Sie, dass der abgebildete Rahmen flach auf dem Boden verbunden werden muss. Während des Aufbaus verwenden Sie bitte Pappe oder andere/ -------- polsternde Materialien, um Oberflächenkratzer zu vermeiden.
- Seite 17 ---- - _,,,,,-- /_,,,,,-- --- --� // � \ - ---- : � -- --...
- Seite 18 ----- --------...
- Seite 19 6. Montieren Sie die Pfosten-Abdeckplatten G, wie dargestellt, an den vier Pfosten und verschrauben Sie diese mit den Schrauben K3 und K6. Ziehen Sie nun alle Schrauben K2 aus Schritt 4 komplett an. \� Schritt 1 Schritt 2 � � Stk: 12 Stk: 4 ST5.5*16...
- Seite 20 7. Richten Sie die vier Pfosten senkrecht zum Boden aus und überpüfen Sie, ob der Abstand zwischen den Pfosten unten und oben identisch ist. Prüfen Sie ebenfalls ob die Diagonalmaße identisch sind. Nach erfolgreicher Ausrichtung, markieren Sie die Bohrlöcher der Pfosten an den Grundplatten der Pfosten.
- Seite 21 8. Bohren Sie die Löcher wie Größe L 1(MM) L2(MM) zuvor markiert mit einem 3*3M 2676 2676 10mm Bohrer 80mm tief. 3*4M 2676 3668 4*3M 3668 2676 4*4M 3668 3668 � o• Bohrloch Tiefe:<1>1 80mm • Anzahl Bohrlöcher 16 ¢10 Schlagbohrer 10 mm Spiralbohrer (nicht im Lieferumfang)
- Seite 22 9. Stecken Sie die Dübel in die Bohrlöcher und verschrauben Sie die Pfosten mithilfe der Beilagscheiben und Schrauben K8. Stecken Sie die Schutzkappen P auf die Schraubenköpfe. _____, 4 * P 8� ------- _______ , ' _____, Stk: 16 Stk: 16 c�...
- Seite 23 10. Verschließen Sie die Löcher der Eckverbindungen mit den Abdeckkappen O und dichten Sie die Eckverbindungen gleichmäßig mit dem Dichtmittel K9 ab. ,--------------7 ,--------------� ' x 4 � Stk: 16 � Stk:1...
- Seite 24 11. Verbinden Sie die RGB Lichtleisten miteinander und schließen Sie diese mithilfe der Verbinder K10 und K11 an die Stromversorgung an. l · ===(IJIC� · ► ◄ r-··-_J · � I • ===<IIIO� 1 · ◄ ► L_ .. _ ===- �...
- Seite 25 11. Montieren Sie, wie dargestellt, den Mittelträger mithilfe der Unterlegscheiben K4 und Schrauben K3 an der Ober- und Innenseite der Träger C1 und C2. Ziehen Sie die Schrauben noch nicht komplett an. ---- K 4 - - Achtung: Achten SIe darauf, dass die Lamellenhalterungen des Mittelträgers auf den gegeüberliegenden Trägern (B1 und B2) in die selbe Richtung ausgrichtet sind.
- Seite 26 11.2 Montage der Motor Komponenten: Befestigen Sie die Motorhalterung L3 mit den Schrauben K3 am Mittelträger D. Befestigen Sie den Motor L1 am hinteren Ende mit den Schrauben L7 an der Halterung L3. Befestigen Sie das vordere Ende mithilfe der Abstandshülse L5 und der Schraube L6 am Lamellen-Schwenkmechanismus.
- Seite 27 4 Lamellen am 12.1 Montieren Sie zuerst die 6 Schwenkmechanismus Lamellen E wie in der Abbildung � � ' ,�\\ dargestellt. Die Lamellen werden an beiden Enden in die Klemmhalterungen an den äußeren Trägern sowie dem Mittelträger geklemmt. Platzieren Sie die Lamellen wie dargestellt und klemmen Sie diese an Pos.
- Seite 28 12.2 Nach der Montage der 6 Lamellen, überprüfen Sie, ob sich diese problemlos schwenken lassen. Ziehen Sie nun die Schrauben des Mittelträgers komplett an. ------ -------- 4# Allen key Screw 4 Lamellen a m Schwenkmechanismus I\�,, ''\:/ \ � ", \ /'"...
- Seite 29 13. Montieren Sie die Kunststoff-Abdeckungen N an beiden Seiten jeder Lamelle E. Falls die Lochpositionen der Lamellen E und den Halterungen nicht übereinstimmen, nutzen Sie wie dargestellt einen Schraubenzieher um die Lochpositionen zurechtzurücken, sodass die Abdeckkappen montiert werden können Montieren Sie die Abdeckkappen wie dargestellt auf der Oberseite der Lamellen.
- Seite 30 14. Schließen Sie den Motor und Beleuchtung an die Stromversorgung an und die Pergola ist einsatzbereit.
