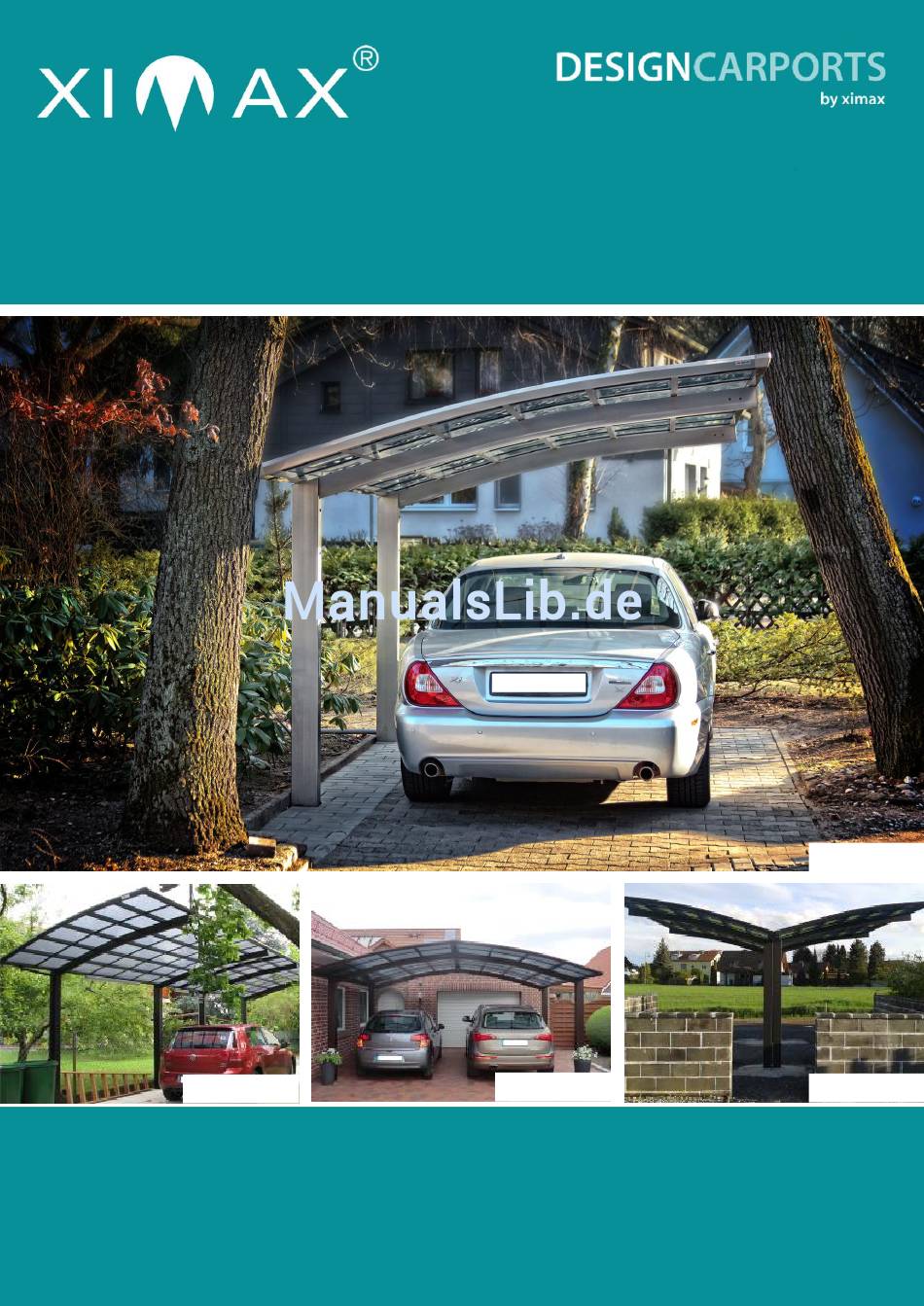

- Seite 1 Montageanleitung Carport Portoforte Standard M-Ausführung Y-Ausführung Tandem Stand 02/2016...
-
Seite 2: Inhaltsverzeichnis
Inhaltsangabe Hinweise für die Montage ............................. 3 Vorsichtsmaßnahmen beim Aufbau..........................4 Hauptmaße und Ansichten ............................5 Montageablauf ................................ 6-12 Schritt 1: Erstellung der Fundamente ........................6 Schritt 2: Höhe der Bodenträger bestimmen ......................6 Schritt 3: Bodenträger mit Dachträger verbinden ..................... 6 Schritt 4: Richtholz ausrichten .......................... -
Seite 3: Hinweise Für Die Montage
Hinweise für die Montage Vor Aufstellung des Carports ist die jeweils gültige Landesbauordnung zu beachten! Betongüte der Fundamente: C25/30, Expositionsklassen für Bewehrungskorrosion und Betonangriff sind vom jeweiligen Standort abhängig und zu berücksichtigen. Die Hinweise, die sich in dieser Aufbauanleitung befinden, sind wichtige Informationen, die sicherstellen sollen, dass dieses Produkt zuverlässig und sicher seine Funktion erfüllt. -
Seite 4: Vorsichtsmaßnahmen Beim Aufbau
Vorsichtsmaßnahmen beim Aufbau 1) Verwenden Sie keinen Meersand für die Fundamente, 2) Wischen Sie Flecken oder Mörtel sofort von der da dieser Salzkorrosion hervorrufen kann. Verwenden Oberfläche der Aluminiumteile ab, da auch diese Sie keine Zusatz-, Zuschlagstoffe oder Frostschutz- Korrosion verursachen können. mittel die die Aushärtung des Betons beschleunigen, auch das kann zu Korrosion an den Stützen führen 3) Achten Sie darauf, dass die Aluminiumteile nicht in... -
Seite 5: Hauptmaße Und Ansichten
Montageanleitung Carport PORTOFORTE (Standardlänge 4954 mm) Hauptmaße und Ansichten Auf den unten abgebildeten Skizzen sind der Längs- und Querschnitt sowie die Vogelperspektive des Carports mit allen Hauptmaßen gezeigt. Darüber hinaus sind sowohl die Maße der Fundamente, als auch die Position der Bodenträger dargestellt. -
Seite 6: Montageablauf
Montageablauf Schritt 1: Erstellung der Fundamente Graben Sie die Fundamente entsprechend den Maßen in den auf Seite 5 abgebildeten Skizzen. (Typ 60, 80, 110: 1000 x 700 x 600 mm – Typ 170: 1200 x 800 x 600 mm) Geben Sie eine ca. 50 mm dicke Sauberkeitsschicht in die Fundamente. Am besten dafür eignet sich eine Kiesschicht (Körnung 0 –... -
Seite 7: Schritt 6: Bodenträger Ausrichten
Schritt 6: Bodenträger ausrichten Den ersten Bodenträger (1), an dem der Regenablauf nicht montiert werden soll, mit montiertem Dachträger (3) mittig in das ausgehobene Fundament stellen, wobei der Abstand der Trägermitte zur Rückseite des Fundamentes 300 mm betragen soll. Den Träger anheben bis die gewünschte Höhe H gegeben ist und mit einem Holzklotz (D) und Schraubzwinge sichern. -
Seite 8: Schritt 7: Vorderes Und Hinteres Längsprofil Anschrauben
Schritt 7: Vorderes und hinteres Längsprofil anschrauben Verbinden Sie jetzt, bei der unter Schritt 6 (Seite 7) hergestellten Konstruktion, die am Bodenträger befestigten Dachträger (3) zunächst mit dem hinteren Längsprofil (5) und dann mit dem vorderen Längsprofil (4). Dadurch entsteht eine Profilkonstruktion, bei der die Abstände zwischen den Bodenträgern (1), sowie den Dachträgern (3) fixiert werden. -
Seite 9: Schritt 9: Rechtes Und Linkes Seitenprofil Anschrauben
Schritt 9: Rechtes und linkes Seitenprofil anschrauben Verbinden Sie die Seitenprofile rechts (6) und links (7) mit dem vorderen (4) und dem hinteren Längsprofil (5) mit Hilfe der Bohrschrauben 4 x 25 mm (34). Ansicht für Typ 60, 80, 110: Ansicht für Typ 170: Schritt 10: Längsträger anbringen Jetzt werden die Längsträger (8) mit Hilfe der Bohrschrauben 4 x 13 mm (30) mit den Dachträgern (3) verbunden. -
Seite 10: Schritt 11: Querleisten Befestigen
Schritt 11: Querleisten befestigen Nun werden die Querleisten (9) an den Längsträgern (8) befestigt indem die Bohrschrauben 4 x 25 mm (34) an der dafür vorgesehenen Stelle durch die Querleisten in die Längsträger gebohrt werden. Danach mit dem Abdichtmaterial (35) vorderen hinteren Längsträger (4 und 5) abdichten. -
Seite 11: Schritt 14: Regenrohr Montieren
Schritt 14: Regenrohr montieren Bohren Sie drei Löcher (Ø 3,5 mm) in den Bodenträger (1), um die Befestigungssockel (25) mit Hilfe der Bohrschrauben 4 x 25 mm (34) zu verschrauben. Rohranschluss (21) unter Verwendung der Gummidichtung (20) am hinteren Längsprofil (5) mit den vorgesehenen Bohrschrauben 4 x 19 mm (31) anschrauben. -
Seite 12: Drainage-Bohrung
Zur Montageunterstützung bieten wir alternativ eine spezielle Montagevorrichtung (ohne Richthölzer), welche den Ablauf sehr vereinfacht und gegen eine Gebühr bei uns ausgeliehen werden kann. Infos dazu finden Sie auf www.ximax.at. Gerne senden wir Ihnen diese Beschreibung auch per Mail oder Post zu. Aufbauservice Auf Wunsch vermitteln wir Ihnen einen bundesweiten Aufbauservice inklusiv Fundamenterstellung. -
Seite 13: Anhang
Anhang Verstärkung des Fundamentes (optional) Als zusätzliche Verstärkung des Fundamentes können Sie Baustahl – Rundeisen (10 – 12 mm), oder z.B. Geländerstäbe Schmiedeeisen, verwenden, je nachdem, was Sie im Baumarkt finden oder vielleicht vorrätig haben. Nehmen Sie insgesamt 4 Stücke mit jeweils 1 m Länge und biegen Sie diese Stücke nach der dargestellten Skizze. -
Seite 14: Abdichtmaterial
Abdichtmaterial Anleitung: 1. Trocknen Sie den Anwendungsbereich vollständig und entfernen Sie Staub, Öl und Rostflecken. Decken Sie die Nut nun auf beiden Seiten mit Klebebändern ab. 2. Kürzen Sie die beigelegte Spritzdüse so, dass sie in die Nut passt und befestigen Sie diese an dem dafür vorgesehen Gewinde auf der Oberseite des Dichtstoffes. -
Seite 15: Zusatz Tandem-Ausführung
Zusatz Tandem-Ausführung Hauptmaße und Ansichten: Typ 60, 80, 110: Typ 170: Zu Schritt 4: Um die beiden Richthölzer (B) exakt auszurichten hilft Ihnen eine „Hilfsleiste (D) und eine Wasserwaage (C). Typ 60, 80, 110: Typ 170:... - Seite 16 Zu Schritt 6: Typ 60, 80, 110: Den zweiten Träger an dem später der Regenablauf montiert werden soll, in gleicher Weise ausrichten, diesen jedoch um 15 mm (Maß x+15) weiter in das Fundament ragen lassen, damit ein Gefälle erzeugt wird und somit der Regenablauf gesichert ist.
- Seite 17 Zu Schritt 9: Typ 60, 80, 110: Typ 170: Schritt 10b: Verbinden Sie jetzt mit Hilfe der Verbindungsstücke (36) die vorderen Längsprofile (4) und die Längsträger (8) des Basismoduls mit den gegenüberliegenden Trägern (4/8) des Erweiterungsmoduls. Die hinteren Längsprofile (5) werden mit Hilfe des dafür vorgesehenen Verbindungsstückes (37) verbunden.
-
Seite 18: Zusatz M-Ausführung
Zusatz M-Ausführung Zu Hauptmaße und Ansichten: Typ 60, 80, 110: Typ 170: Zu Schritt 4: Typ 60, 80, 110: Typ 170:... - Seite 19 Die Schritte 6 bis 13 werden nur an einem der beiden Carport-Hälften gezeigt. Sie müssen natürlich an jedem der beiden Carport-Hälften durchgeführt werden. Zu Schritt 7b: Entfernen Sie die Plastik-Kappen an den Stoßstellen der Dachträger und verbinden Sie diese dann unter Verwen- dung der Verbindungsstücke (38), wie in der Grafik gezeigt.
-
Seite 20: Zusatz Y-Ausführung
Zusatz Y-Ausführung Zu Hauptmaße und Ansichten: Typ 60, 80, 110: Typ 170: Zu Schritt 3: Verbinden Sie die Oberseiten der Bodenträger (1) mit den Dachträgern (3) unter Verwendung der Verbindungsstücke (2) und Sechskantschrauben mit Federscheibe (29), wobei die Träger-Befestigungsstücke (47) wie in der Grafik gezeigt an den oberen Gewinden mit zu befestigen sind. - Seite 21 Zu Schritt 4: Typ 60, 80, 110: Typ 170: Die Schritte 6 bis 13 werden nur an einem der beiden Carport-Hälften gezeigt. Sie müssen natürlich an jedem der beiden Carport-Hälften durchgeführt werden Schritt 13b: Drücken Sie jetzt die Y-Abdeckleiste (15) über die beiden hinteren Längsprofile (5). Schrauben (Kreuzschlitzschrauben (49)) Sie dann, wie in der Grafik gezeigt, die Eckabdeckungen (16/17) und die Verbindungskappen (46) an die Seitenprofile (6/7) und dichten Sie die Nähte mit dem Abdichtmaterial (35) ab.
-
Seite 22: Stückliste
Stückliste Auf den Seiten 23 – 29 finden Sie die Stückliste nach Typen. Suchen Sie sich Ihr Carport heraus und kontrollieren Sie vor Montagebeginn, ob alle Teile vorhanden sind! Die Seitenunterteilung nach Typen erfolgt folgendermaßen: Typ 60: Seite 23 Typ 80: Seite 24 Typ 110: Seite 25 Typ 170: Seite 26... - Seite 27 Pack - Nr Pack - Nr Pack - Nr Pack - Nr Pack - Nr Pos. Benennung Bild Stk. Stk. Stk. Stk. Stk. (Code) (Code) (Code) (Code) (Code) VP16 VP21 Bodenträger DP14 VP22 Verbindungsstück DP15 VP17 VP23 Dachträger DP16 Vorderes Längsprofil DP17 Hinteres Längsprofil DP17...
- Seite 28 Pack - Nr Pack - Nr Pos. Benennung Bild Stk. Stk. (Code) (Code) Eckabdeckung links DP13 DP19 Eckabdeckung rechts DP13 DP19 Trägerabdeckung DP13 DP19 Abdeckblech DP13 DP19 Gummidichtung DP13 DP19 Rohranschluss DP13 DP19 90° Ellenbogen DP13 DP19 Drainage-Winkelrohr DP13 DP19 Rohrhalter DP13 DP19...
- Seite 29 Pack - Nr Pack - Nr Pos. Benennung Bild Stk. Stk. (Code) (Code) VP11 Verbindungsstück (für Längsträger und vorderes Längsprofil) DP21 DP26 VP11 Verbindungsstück (für hinteres Längsprofil) DP21 DP26 VP13 Verbindungsstück DP23 DP29 VP13 Befestigungsprofil DP23 DP29 VP13 M-Verbindungskappe DP23 DP29 VP13 Sechskantschraube...
- Seite 30 Schritt 3 Schritt 6 Schritt 7 Schritt 7 Schritt 8 Schritt 8 Schritt 10 Schritt 9 Schritt 11 Schritt 11 Schritt 12 Schritt 12...
- Seite 31 Schritt 13 Schritt 14 Fertiges Carport Portoforte Typ 110...
-
Seite 32: Zubehör Für Ihr Carport
Zubehör für Ihr Carport Seitenwände Bumper Stützstangen XIMAX Gewerbestraße 9a A - 6973 Höchst ww w.x im ax . at info@ximax.at Österreich: T: (+43) 5578/74150-14; F: (+43) 5578/74150-20 Deutschland: T: (+49) 7556 / 919006; F: (+49) 7556 / 919009...
