Vorfilter (Best.-Nr. CHEOPS 0015) oder einen anderen Vorfilter installieren, damit vorab größere Teile
wie zum Beispiel Blätter ausgefiltert werden.
®
Eine CHEOPS
-Schwerkraft-Filteranlage sollte so eingebaut werden, dass sich der Wasserstand bei
ausgeschalteter Pumpe am Überlauf des Innenteils (Hauptfilter) befindet.
Bitte legen Sie vorher die Durchführungen für den Oberflächenablauf/Bodenablauf sowie für den
Schmutzablauf fest.
Alle Einläufe vom Teich sollten im Durchmesser nicht reduziert werden und in den Vorfilter münden.
Jeder Einlauf sollte mit einem Absperrschieber oder Kugelhahn ausgerüstet sein.
Alle Vor- und Hauptfilter haben Anschlussmöglichkeiten für zwei Wassereingänge und zwei
Wasserausgänge mit bis zu 200 mm Durchmesser.
Durch den Austausch der Verschlussplatten können Sie bestimmen, wie Sie Ihre Filteranlage gestalten
möchten.

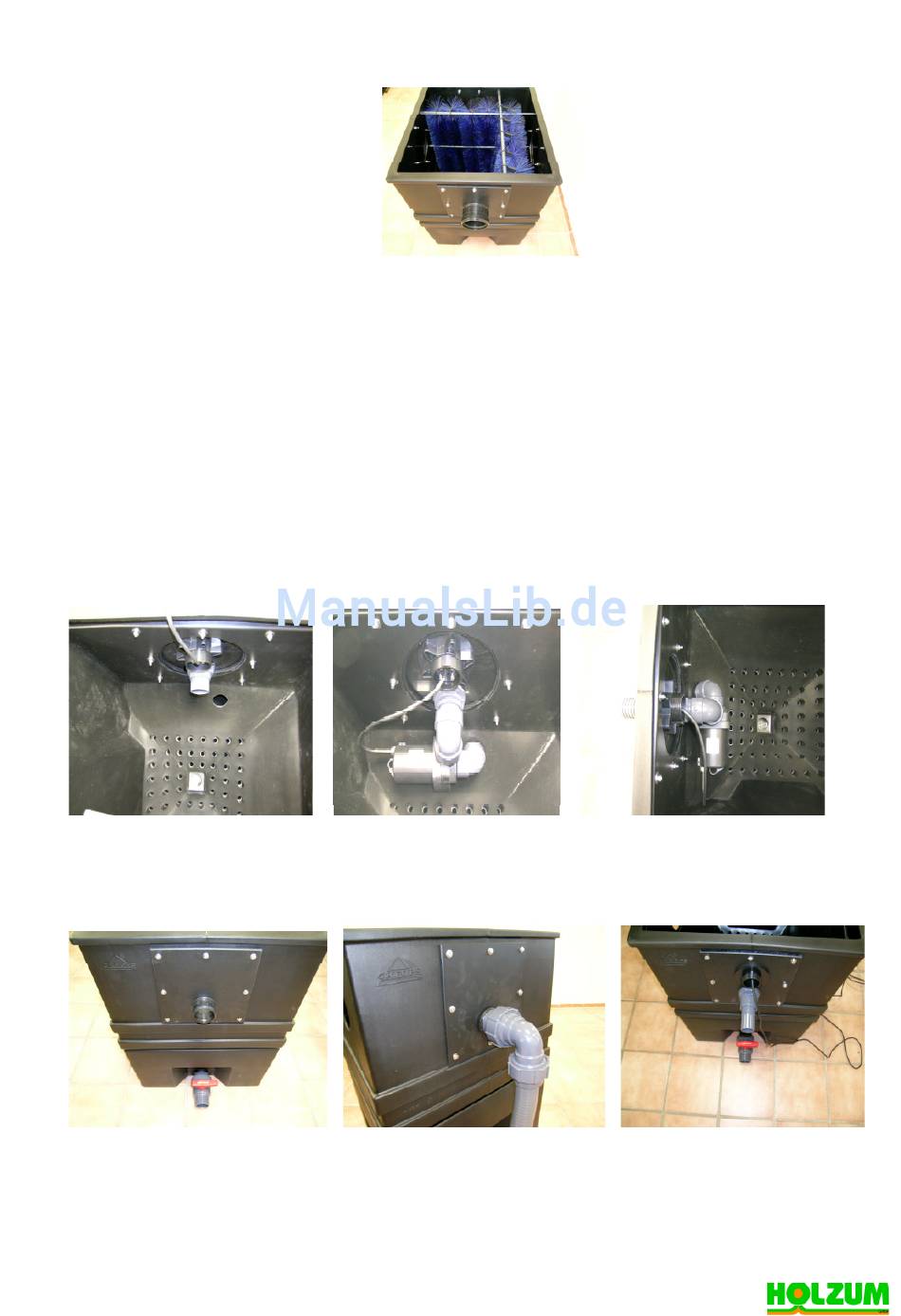

Jede Modulfiltereinheit kann ein oder zwei handelsübliche Teichpumpen (ohne Filtergehäuse) wie zum
Beispiel Holzum Holmax oder Oase Aquamax aufnehmen.
Eine Pumpe kann an einer passenden Zubehörplatte neben dem Filterblock montiert werden.
Für die Montage muss ein Loch mit dem passenden Durchmesser in das Innengehäuse der Filteranlage
gebohrt werden, damit das gereinigte Wasser angesaugt werden kann.
Teichpumpen können, wenn sie dafür geeignet sind, auch „trocken" neben dem Filter angeschlossen werden.
Wenn keine neue Verschlussplatte eingesetzt werden soll, kann auch eine Behälterverschraubung oder die
OASE TRADUX-Wanddurchführung (Best.-Nr. 57154) in die Standard-Verschlussplatte eingesetzt
werden.
Dazu wird mit einem Lochbohrer eine passende Bohrung in die Verschlussplatte gebohrt und danach die
Behälter- oder Wanddurchführung montiert. Mit der Oase TRADUX-Verschraubung ist auch eine
wasserdichte Durchführung des Pumpenkabels möglich, ohne den Stecker dafür abzutrennen.
Stand 03.2006
Seite 4 von 11
