  • Seite 3: Inhaltsverzeichnis

    Diese Bedienungsanleitung gilt für die Artikelnummer 80208047 This user manual is valid for the article number 80208047 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 3/20 00112245, Version 1.0...

  • Seite 4: Einführung

    BEDIENUNGSANLEITUNG AF-1 Axialgebläse DMX GEFAHR! Elektrischer Schlag durch Kurzschluss Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Öffnen Sie das Gerät niemals und schützen Sie es vor Feuchtigkeit und Nässe.

  • Seite 5: Sicherheitshinweise

    SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. GEFAHR! Elektrischer Schlag durch hohe Spannungen Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Trennen Sie das Gerat vollständig vom Stromnetz, bevor Sie Abdeckungen öffnen oder entfernen.
  • Seite 6 Gefahr für Kinder und Personen mit eingeschränkter Fähigkeit • Das Gerät ist kein Spielzeug. Halten Sie es vor Kindern und Haustieren fern. Lassen Sie Verpackungsmaterial nicht achtlos liegen. Betreiben Sie das Gerät nicht unbeaufsichtigt. • Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensorische und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen.

  • Seite 7: Gerätebeschreibung

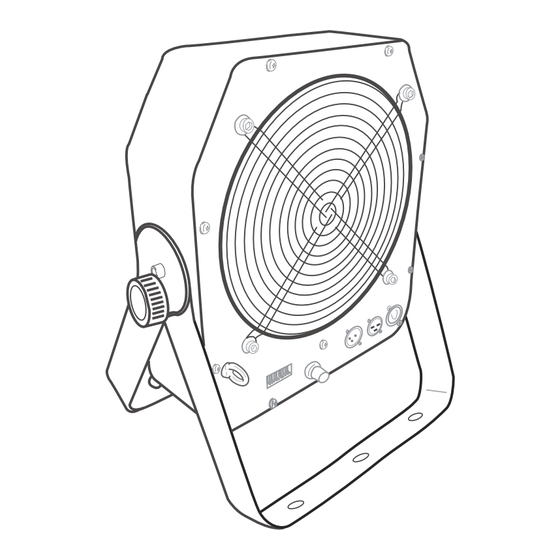

    GERÄTEBESCHREIBUNG (1) Gehäuse (2) Spannungsversorgungseingang über P-Con Einbaubuchse (3) DMX-Ausgang (4) DMX-Eingang (5) Feststellschraube (6) Stand- und Montagebügel (7) Fangseilöse (8) Drehregler für Geschwindigkeit INSTALLATION Montage Das Gerät kann sowohl hängend als auch stehend installiert werden. Installieren Sie das Gerät an einem Ort außerhalb des Publikumbereichs. Stellen Sie die Maschine nur auf kratzunempfindliche Oberflächen.

  • Seite 8: Anschlüsse

    Sichern Sie das Gerät mit einem Fangseil oder einer anderen geeigneten Einrichtung zusätzlich ab. Diese zweite Aufhängung muss auf Grundlage der aktuellsten Arbeitsschutzbestimmungen ausreichend dimensioniert und so angebracht sein, dass im Fehlerfall der Hauptaufhängung kein Teil der Installation herabfallen kann. Für die Befestigung eines Fangseils ist eine entsprechende Öse am Gerät montiert. Befestigen Sie das Sicherungsseil so, dass der Fallweg des Geräts nicht mehr als 20 cm betragen kann.

  • Seite 9: Windgeschwindigkeit Über Drehregler Einstellen

    Windgeschwindigkeit über Drehregler einstellen Stellen Sie den Drehregler auf die Position „MIN“. Schließen Sie das Gerät an die Spannungsversorgung an. Stellen Sie mit dem Drehregler die gewünschte Leistung für das Gebläse von Aus/MIN bis MAX ein. Stellen Sie den Drehregler nach dem Betrieb wieder auf die Position MIN, bevor Sie das Gerät ausschalten. DMX-gesteuerter Betrieb Über Ihren DMX-Controller können Sie die einzelnen Geräte individuell ansteuern.

  • Seite 10: Reinigung Und Wartung

    REINIGUNG UND WARTUNG GEFAHR! Elektrischer Schlag durch hohe Spannungen Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Trennen Sie das Gerat vollständig vom Stromnetz, bevor Sie Abdeckungen öffnen oder entfernen. Berühren Sie die Kontakte des Netzsteckers niemals gleich nach dem Abstecken. Schließen Sie das Gerät erst wieder an, wenn die Abdeckungen wieder vollständig angebracht und fest verschlossen sind.

  • Seite 11: Technische Daten

    300 x 100 x 370 mm Gewicht: 5,3 kg Zubehör EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856 EUROLITE Sicherungsseil A 4x1000mm bis 15kg silber Best.-Nr. 58010320 EUROLITE DMX Kabel XLR 3pol 3m sw Best.-Nr. 3022785H PSSO DMX Kabel XLR 3pol 3m sw Neutrik Best.-Nr. 30227810 Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.

  • Seite 12: Introduction

    USER MANUAL AF-1 Axial Blower DMX DANGER! Electric shock caused by short-circuit Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires. Never open the housing. Keep the device away from rain and moisture.

  • Seite 13: Safety Instructions

    SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as describe in this manual to avoid accidental injury or damage. DANGER! Electric shock caused by high voltages Within the device there are areas where high voltages may be present. Completely disconnect the device from the power supply before you open or remove covers.
  • Seite 14 Danger to children and people with restricted abilities • This product is not a toy. Keep it out of the reach of children and pets. Do not leave packaging material lying around carelessly. Never leave this device running unattended. • This device may be used only by persons with sufficient physical, sensorial, and intellectual abilities and having corresponding knowledge and experience.

  • Seite 15: Description Of The Device

    DESCRIPTION OF THE DEVICE (1) Housing (2) Power supply via P-Con socket (3) DMX out (4) DMX in (5) Fixation screw (6) Stand- and mounting bracket (7) Safety eyelet (8) Rotary knob for speed INSTALLATION Rigging The device can be installed on the ground or in a trussing. Install the device out of the public area.

  • Seite 16: Connections

    Secure the device with a safety bond or other secondary attachment. This secondary safety attachment must be sufficiently dimensioned in accordance with the latest industrial safety regulations and constructed in a way that no part of the installation can fall down if the main attachment fails. An appropriate eyelet is mounted on the device for fixation of the safety rope.

  • Seite 17: Dmx-Controlled Operation

    DMX-controlled operation You can control the device individually via your DMX-controller. The machine uses one DMX channel for adjusting the fan speed. Addressing The DIP-switches allow you to assign the DMX starting address, which is defined as the first channel from which the device will respond to the controller.

  • Seite 18: Cleaning And Maintenance

    CLEANING AND MAINTENANCE DANGER! Electric shock caused by high voltages Within the device there are areas where high voltages may be present. Completely disconnect the device from the power supply before you open or remove covers. Never touch the plug's contact pins shortly after unplugging it.

  • Seite 19: Technical Specifications

    Weight: 5.3 kg Accessories EUROLITE TPC-10 Coupler, silver No. 59006856 EUROLITE Safety Bond A 4x1000mm up to 15kg silver No. 58010320 EUROLITE DMX cable XLR 3pin 3m bk No. 3022785H PSSO DMX cable XLR 3pin 3m bk Neutrik No. 30227810 All information is subject to change without prior notice.
  • Seite 20 Eurolite is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany D00112245 Version 1.0 Publ. 08/03/2018...
