Technoline WL 1005 Betriebsanleitung

WL 1005 - LUFTQUALITÄTSMONITOR
Betriebsanleitung

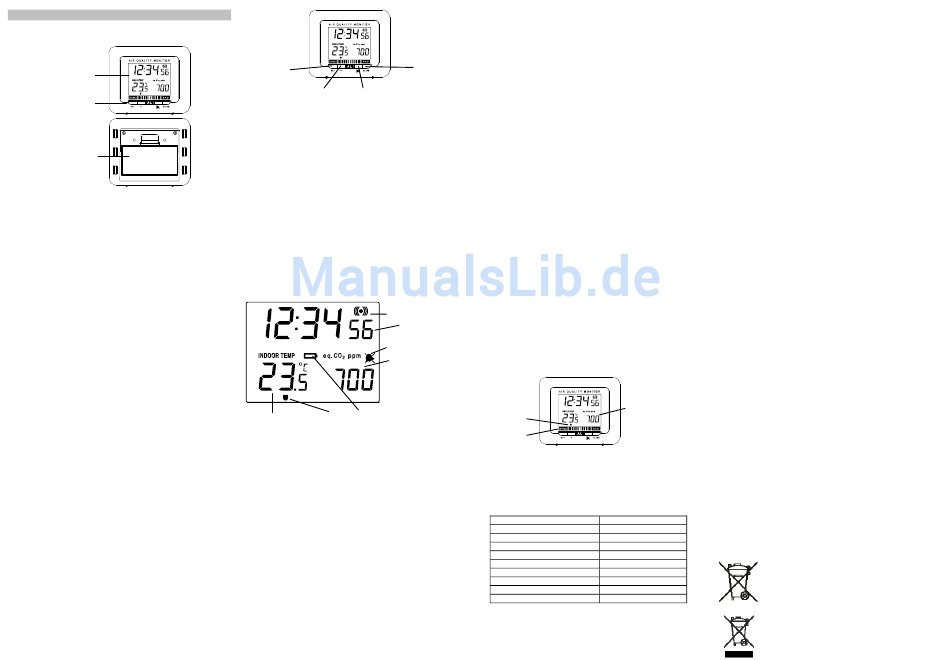

MERKMALE:
LCD-Anzeige
Funktionstasten
Batteriefachdeckel
•
Quarzuhr
• 12/24h Zeitanzeige
•
Innentemperaturanzeige in °C/°F
• Luftgütesensor zur Überwachung der Raumluftqualität
•
Anzeige von CO äquivalenten Messwerten und
2
Qualitätsindikator
•
Luftgütealarm per LED und Alarmton
• Weckalarm
•
Batterieendanzeige
GRUNDEINSTELLUNGEN:
1. Öffnen Sie das Batteriefach auf der Rückseite des
Luftqualitätsmonitor.
2. Installieren Sie unter Beachtung der korrekten Polarität eine
1.5V-Alkaline-Batterie vom Typ D, Mono in das Batteriefach
und schließen Sie den Deckel wieder.
3. Nach dem Einsetzen der Batterie werden alle Segmente des
LCD-Bildschirms kurz sichtbar und es wird ein einmaliges
Piepsignal ertönen.
4. Stellen Sie Datum und Uhrzeit mithilfe des Manuellen Set
Modus ein.
Hinweis:
•
Die CO -Äquivalent ppm wird erst nach 30 Minuten angezeigt.
2
•
Der Luftgütesensor benötigt bis zu 5 Tage, nach Einsetzen der
Batterien, um sich an den Raum in dem er sich befindet zu
gewöhnen. Wenn das Gerät in einem anderen Raum gebracht
wird, kann erneut eine Gewöhnungszeit von mehreren Tagen
notwendig sein.
INSTALLATION UND AUSTAUSCH DER BATTERIEN DES
LUFTQUALITÄTSMONITORS
Der Luftqualitätsmonitor arbeitet mit einer 1,5 V-Batterie vom Typ D,
Mono Zur Installation oder zum Austausch folgen Sie bitte den
Schritten unten:
1. Entfernen Sie den Batteriefachdeckel an der Rückseite des
Luftqualitätsmonitor.
2. Legen Sie unter Beachtung der korrekten Polarität (siehe
Markierung) die Batterien ein.
3. Setzen Sie den Deckel wieder ein.
BATTERIEWECHSEL:
Um optimale Funktion und Genauigkeit zu gewährleisten, wird
empfohlen, die Batterien aller Geräteeinheiten einmal jährlich zu
erneuern (Die Batterielebensdauer entnehmen Sie bitte den
Technischen Daten unten).
Bitte beteiligen Sie sich am aktiven Umweltschutz und entsorgen
Sie verbrauchte Batterien nur bei den hierfür vorgesehenen
Sammelstellen.
FUNKTIONSTASTEN:
Der Luftqualitätsmonitor verfügt über 4 einfach bedienbare
Funktionstasten:
ALARM-Taste
SET-Taste
+ -Taste ALERT-Taste
SET-Taste:
Taste (Einstellung):
•
Halten Sie die SET-Taste gedrückt, um in den manuellen
Einstellmodus zu gelangen: 12/24-Stunden-Zeitanzeige,
manuelle Zeiteinstellung, °C/°F-Temperaturanzeige
•
Alarmsignal stoppen
• Beenden des manuellen Einstellmodus
+ -Taste:
• Drücken, um alle manuellen Einstellungen zu ändern
•
Aktivieren/deaktivieren des Alarms
• Alarmsignal stoppen
ALERT-Taste:
• Gedrückt halten, um in den Luftgütealarm-Einstellungsmodus
zu gelanden
•
Drücken, um die Luftqualitätsalarmeinstellungen zu ändern
ALARM-Taste:
•
Gedrückt halten, um in den Alarm-Einstellmodus zu gelangen
• Alarmsignal stoppen
•
Beenden des Alarm-Einstellmodus
LCD-BILDSCHIRM
Alarm-Symbol
Zeit /
Alarmzeit
.
Luftgütealarm
AUS Symbol
CO -Äquivalent
2
ppm / Sekunden
Anzeige
Luftqualitäts-
Raumtemperatur Batterieendanzeige
indikator
in ºC/ºF
MANUELLE EINSTELLUNGEN:
Die folgenden Einstellungen können im Manuellen Einstellmodus
vorgenommen werden:
1. Einstellung 12-/ 24-Stunden-Zeitanzeigeformat
2. Manuelle Zeiteinstellung
3. Einstellung Temperaturanzeige °C/ °F
Drücken und halten Sie die SET-Taste für etwa 3 Sekunden zum
Eintritt in den Manuellen Einstellmodus:
EINSTELLUNG 12-/24-STUNDEN-ANZEIGEFORMAT
•
"12h" oder "24h" wird auf dem LCD blinken. (Voreinstellung 24
Stunden)
• Benutzen Sie die + -Taste, um den Anzeigemodus auf "12h"
oder "24h" zu stellen.
•
Drücken Sie zur Bestätigung der Einstellung und zum Eintritt in
den Modus Manuelle Zeiteinstellung die SET-Taste.
MANUELLE ZEITEINSTELLUNG
Einstellung der Zeit wie folgt:
• Die Stundenstellen in der Zeitanzeigesektion werden blinken.
•
Benutzen Sie zur Einstellung der Stunden die + -Taste.
Drücken Sie dann die SET-Taste, um in den Einstellmodus für
die Minuten zu gelangen.
•
Die Minutenstellen werden blinken. Benutzen Sie zur
Einstellung der Minuten die + -Taste.
•
Drücken Sie zur Bestätigung der Einstellung und zum Eintritt in
den Modus Temperaturanzeigeneinstellung die SET-Taste.
EINSTELLUNG TEMPERATURANZEIGE °C/°F
Die Anzeige der Temperatur ist auf die Einheit °C (Celsius)
voreingestellt. Auswahl der Anzeige in °F (Fahrenheit) wie folgt:
1. Benutzen Sie bei blinkender Anzeige "°C" die + -Taste, um
zwischen "°C" und "°F" umzuschalten.
2. Drücken Sie zur Bestätigung aller Einstellungen die SET-Taste.
LUFTQUALITÄTS-ALARMEINSTELLUNG
Drücken und halten Sie die ALERT-Taste für etwa 3 Sekunden zum
Eintritt in den Lüftgütealarm-Einstellmodus. Der Luftqualitätsmonitor
verfügt über 3 Alarmeinstellungen (Standard: ALLE):
•
ALL (ALLE): LED-Alarmblinken mit Alarmton
• OFF (AUS): ausgeschalteter Alarm (kein LED-Alarmblinken,
kein Alarm-Ton)
•
LED: nur LED-Alarmblinken
1. Die Einstellung beginnt zu blinken. Verwenden Sie die ALERT
-Taste, um die erforderliche Einstellung einzustellen (ALLE,
LED, AUS).
2. Bestätigen Sie mit der SET- Taste und beenden Sie die
Einstellung.
Hinweis:
Wenn der Luftqualitäts-Alarm auf "ALL" (ALLE) oder "LED" eingestellt
wurde:
•
CO -Äquivalent ppm > 1500ppm:
2
Der LED-Alarm blinkt mit langsamerer Geschwindigkeit (1,5 s)
und es ertönt kein Alarmton.
•
CO -Äquivalent ppm > 2000ppm:
2
Der LED-Alarm blinkt mit schnellerer Geschwindigkeit (0,5 s)
und es ertönt ein Alarmton. (Der Alarm ertönt nur, wenn die
Luftqualitätseinstellung auf ALLE eingestellt wurde).
Hinweis über den Luftqualitätsalarm:
•
Der Luftqualitätsalarm ertönt maximal 30 Minuten lang.
Drücken Sie eine beliebige Taste, um den Alarm zu stoppen.
LUFTQUALITÄTSINDIKATOR
Der Luftqualitätsindikator befindet sich unten am LCD. Er wechselt
von gut (grüner Bereich) zu schlecht (roter Bereich), abhängig vom
CO ppm Messwert.
2
CO -Äquivalent
2
ppm (Teile pro
Luftqualitäts-
Million) Wert*
indikator
Balken-
diagramm
* Der angezeigte Luftqualitätswert, kann nach der Gewöhnungszeit
um + / - 250 ppm abweichen.
Hinweis:
Ein 9-stufiges Balkendiagramm wird zur Anzeige der Luftqualitätsstufe
in der Umgebung von grün (GUT) bis rot (SCHLECHT) verwendet:
Stufen CO -Äquivalent ppm
2
GRÜN = GUT (Stufe 1) 450 – 600ppm
Stufe 2 650 – 800ppm
Stufe 3 850 – 1000ppm
Stufe 4 1050 – 1200ppm
Stufe 5 1250 – 1500ppm
Stufe 6 1550 – 1800ppm
Stufe 7 1850 – 2100ppm
Stufe 8 2150 – 2400ppm
ROT = SCHLECHT (Stufe 9) ≥ 2450ppm
EINSTELLUNG DES WECKZEITALARMS
Einstellung des Weckalarms:
1. Drücken und halten Sie die ALARM-Taste für etwa 3
Sekunden, bis die Anzeige der Alarmzeit blinkt.
2. Es blinken zuerst die Stundenstellen und das Alarmsymbol wird
angezeigt. Stellen Sie mit der + -Taste die Stunden ein.
3. Drücken Sie erneut die ALARM-Taste, die Minutenstellen
blinken. Stellen Sie dann mit der + -Taste die Minuten ein.
4. Drücken Sie erneut die ALARM / SET-Taste, um die
Einstellung zu bestätigen und zu beenden.
Hinweis:
•
Zur Aktivierung/Deaktivierung drücken Sie einmal die ALARM-
Taste. Die Anzeige des Alarmsymbols lässt erkennen, dass der
Alarm eingeschaltet (ON) ist.
• Die Dauer des Weckalarmsignals beträgt etwa 180 Sekunden.
•
Drücken Sie eine beliebige Taste um den Alarm zu beenden.
TECHNISCHE DATEN:
Empfohlener Betriebstemperaturbereich:
+5ºC bis +40ºC / +41ºF bis 139.8ºF
Temperaturmessbereich:
Innenraum : -9.9ºC bis +59.9ºC mit 0.1ºC Auflösung /
14.1ºF bis +139.8ºF mit 0.2ºF Auflösung
(Anzeige "OFL" außerhalb dieses Bereichs. In
Fahrenheit Temperaturanzeige, wird OFL, wenn sie
über 99,9 º F angezeigt)
CO -Äquivalent ppm Messbereich:
2
450ppm bis 6950ppm mit 50ppm Auflösung
(Anzeige "OFL" > 6950ppm)
Datenprüfintervalle:
Raumtemperatur-Prüfintervalle: alle 16 Sekunden
Raumluftfeuchtigkeits-Prüfintervalle: alle 16 Sekunden
Luftqualitäts- Prüfintervalle: alle 3 Minuten
Stromversorgung: 1 x D, Mono, 1.5V
Abmessungen (L x B x H): 104 x 47 x 84 mm
Vorsichtsmaßnahmen
•
Dieses Gerät ist ausschließlich für den Gebrauch
Innenräumen gedacht.
•
Setzen Sie das Gerät nicht extremer Gewalteinwirkung oder
Stößen aus.
•
Setzen Sie das Gerät nicht hohen Temperaturen, direktem
Sonnenlicht, Staub und Feuchtigkeit aus.
•
Tauchen Sie das Gerät nicht in Wasser.
•
Vermeiden Sie den Kontakt mit ätzenden Materialien.
•
Werfen Sie das Gerät nicht ins Feuer. Es könnte explodieren.
•
Öffnen Sie nicht das Gehäuse und manipulieren Sie nicht
bauliche Bestandteile des Geräts.
Batterie-Sicherheitshinweise
•
Bitte lesen Sie vor der Inbetriebnahme sorgfältig
Anweisungen.
• Verwenden Sie nur Alkali-Batterien, keine wiederaufladbaren
Batterien.
•
Legen Sie die Batterien unter Beachtung der Polarität (+/-) richtig
ein.
•
Ersetzen Sie stets einen vollständigen Batteriesatz.
• Mischen Sie niemals alte und neue Batterien.
•
Entfernen Sie erschöpfte Batterien sofort.
• Entfernen Sie die Batterien bei Nichtnutzung.
•
Laden Sie die Batterien nicht auf und werfen Sie sie nicht ins
Feuer. Sie könnten explodieren.
•
Bewahren Sie die Batterien nicht in der Nähe von Metallobjekten
auf, da ein Kontakt einen Kurzschluss verursachen kann.
• Setzen Sie Batterien keinen hohen Temperaturen, extremer
Feuchtigkeit oder direktem Sonnenlicht aus.
•
Bewahren Sie Batterien außerhalb der Reichweite von Kindern
auf. Verschlucken der Batterien kann zum Ersticken führen.
Hinweispflicht nach dem Batteriegesetz
Altbatterien gehören nicht in den Hausmüll. Wenn Batterien
in die Umwelt gelangen, können diese Umwelt- und
Gesundheitsschäden zur Folge haben. Sie können
gebrauchte Batterien unentgeltlich bei ihrem Händler und
Sammelstellen zurückgeben. Sie sind als Verbraucher zur
Rückgabe von Altbatterien gesetzlich verpflichtet!
Hinweispflicht nach dem Elektronikgerätegesetz
Laut Elektro- und Elektronikgerätegesetz (ElektroG) gehört
Elektroschrott nicht in den Hausmüll, sondern ist zu recyceln
oder umweltfreundlich zu entsorgen. Entsorgen Sie ihr Gerät
in einen Recycling Container oder an eine lokale Abfall-
sammelstelle.
