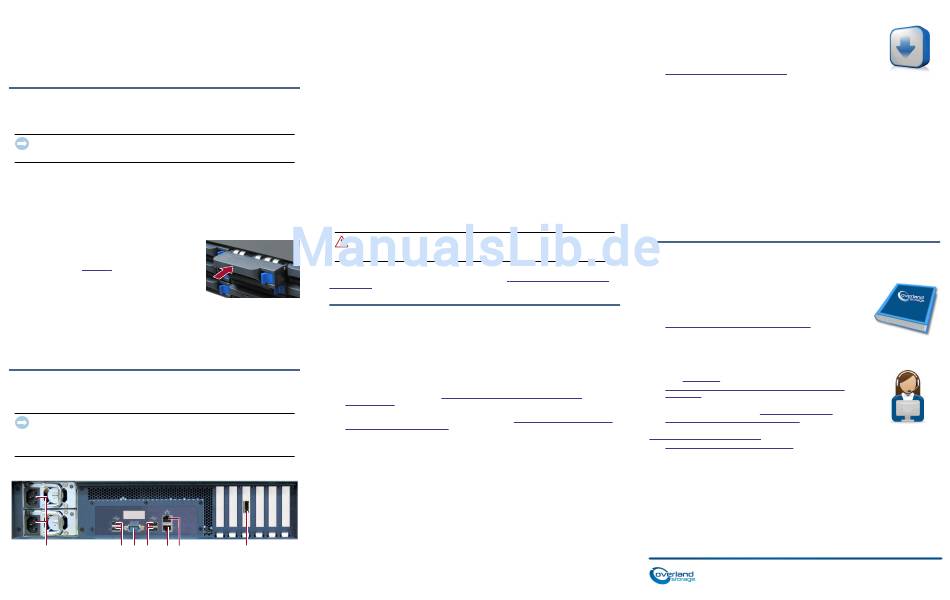

4. Bei einem Rack mit Rundlochung:
a. Schieben Sie den Server einmal nach hinten und vorne, um die Schienen einzustellen.
b. Drücken Sie den Server hinein und ziehen Sie die vier Schrauben an der
hinteren Schiene an.
c. Ziehen Sie das Gerät einige Zentimeter hinaus und ziehen Sie die vier
Schrauben an der vorderen Schiene an.
d. Drücken Sie den Server vollständig in das Rack.
5. Befestigen Sie den Server mit den unverlierbaren Schrauben am Rack.
Schritt 4
Der DX2 wird nur mit leeren Laufwerksträgern ausgeliefert (Laufwerke werden
separat verkauft). Es können bis zu 12 Festplattenlaufwerke mit leeren
Laufwerksträgern in den nicht belegten Laufwerksplätzen installiert werden.
WICHTIG: Um die richtige Luftzirkulation und Kühlung sicherzustellen, muss in jedem
Steckplatz des Gehäuses ein Laufwerk oder ein leeres Blindmodul installiert werden.
Leere Steckplätze sind nicht zulässig.
Installieren der Laufwerke
HINWEIS: Entnehmen Sie die Festplattenlaufwerke nicht aus ihren Trägern. Dadurch verfällt
die Laufwerksgarantie.
Installieren Sie die Laufwerke wie folgt, sobald sich die SnapServer-Einheit im Rack
befindet:
1. Entfernen Sie die leeren Laufwerksträger von allen Steckplätzen, die für
Laufwerke verwendet werden.
2. Positionieren Sie ein Laufwerk vor den entsprechenden
Schacht, schieben Sie es hinein, bis die Verriegelung
klickt und das Laufwerk im Schacht einrastet.
3. Wiederholen Sie
Schritt 2
für jedes verbleibende
Laufwerk.
Befestigen der Blende
1. Positionieren Sie die Blende so, dass die oberen
und unteren Fixierlaschen mit den Innenkanten der Gehäusevorderseite
ausgerichtet sind.
2. Bewegen Sie die Blende in Richtung der Einheit, bis die Magnete aneinander haften.
3. Vergewissern Sie sich, dass die Blende mit allen sichtbaren LEDs
ordnungsgemäß ausgerichtet ist und dass das Netzschaltfeld auf der rechten
Seite mit der Bohrung am Blendenflansch fluchtet.
Schritt 5
Kabelmontage
WICHTIG: Die Speed/Duplex (Geschwindigkeit/Duplex)-Einstellung der Ethernet-
Anschlüsse eines DX2 ist standardmäßig auf „Autonegotiate" (Automatische Erkennung).
Der Switch oder Hub, an dem der DX2 angeschlossen ist, muss ebenfalls auf
„Autonegotiate" (Automatische Erkennung) eingestellt sein. Anderenfalls ist mit einem deutlich
geringeren Netzwerkdurchsatz bzw. mit einer schlechten Verbindung zum DX2 zu rechnen.
Sämtliche Kabel- und Netzanschlüsse sowie die Kühlung befinden sich an der
Rückwand des DX2.
1
2
3
2
4
5
1 - AC-Steckdosen
3 - Serieller Anschluss*
2 - USB 2.0-Anschlüsse (4)
4 - Ethernet 2 Anschluss
* Nur zur Verwendung durch den technischen Support.
– 4 –
1. Verbinden von Ethernet 1 mit einem Netzwerk.
Verwenden Sie ein Cat-5e-Kabel (oder besser), um Ethernet 1 am Gerät mit
einem Gigabit Ethernet-Switch in demselben LAN wie das zur SnapServer DX2-
Verwaltung verwendete Hostsystem zu verbinden.
2. Stecken Sie, falls gewünscht, ein zweites Netzwerkkabel in Ethernet 2.
HINWEIS: Um die Netzwerkverbindung nutzen zu können (Belastungsausgleich oder
Ausfallsicherung), müssen beide Datenanschlüsse (Ethernet 1 und 2) physikalisch mit
dem Netzwerk verbunden sein. Verbinden Sie sie für den Lastenausgleich mit demselben
Switch in demselben Subnetz, wobei der Switch auf „Autonegotiate" (Automatische
Erkennung) gestellt ist. Zur Ausfallsicherung schließen Sie diesen an unterschiedliche
Switches im gleichen Subnetz an.
3. Verbinden Sie beide Stromkabel mit den AC-Steckdosen am Server.
4. Stecken Sie das Stromkabel in eine unterbrechungsfreie Stromversorgung oder
eine entsprechend geerdete Wechselstromquelle.
5. Bei Verwendung von USV-Geräten der Marke APC stecken Sie das USB-Kabel
des USV-Geräts in den USB-Anschluss an der Rückwand des SnapServer.
HINWEIS: SnapServer sind für den Einsatz mit USB- oder netzwerkbasierten USV-Geräten
der Marke APC ausgelegt, um im Falle eines Stromausfalls automatisch ordnungsgemäß
herunterzufahren. Konfigurieren Sie die APC-Einheit sowohl im SnapServer Web
Management Interface als auch auf der APC-Benutzeroberfläche.
6. Drücken Sie kurz auf den vorderen Ein-/Aus-Schalter, um die Einheit einzuschalten.
Wichtig – Lesen Sie dies, bevor Sie fortfahren
Nach dem ersten Einschalten mit neuen Laufwerken benötigt ein Gerät der DX-Serie
bis zu 10 Minuten für den Initialisierungsvorgang. Während dieser Zeit blinkt die
Status-LED abwechselnd grün und gelb.
VORSICHT:
Umständen die Stromzufuhr unterbrochen werden. Anderenfalls ist das Geräts ggf. nicht
mehr funktionsfähig.
Nach Abschluss der Initialisierung wird das System automatisch neu gestartet, und
die Status-LED leuchtet stetig grün. Fahren Sie mit
Verbindung"
fort.
Schritt 6
Erstmaliges Herstellen einer Verbindung
HINWEIS: SnapServer sind so voreingestellt, dass sie ihre IP-Adresse von einem DHCP-Server
beziehen. Wenn in Ihrem Netzwerk kein DHCP-Server gefunden wurde, verwendet
SnapServer als Standard eine IP-Adresse im Bereich von 169.254.xxx.xxx. Möglicherweise ist
das Gerät in Ihrem Netzwerk nicht sichtbar, bevor Sie mit SnapServer Manager (SSM) eine
IP-Adresse finden und optional zuordnen.
• Wenn Sie Ihren SnapServer DX2 in einem Netzwerk mit DHCP-Server
installieren, fahren Sie mit
Gerätenamens" fort.
• Wenn Ihr Netzwerk nicht über einen DHCP-Server oder einen
Namensauflösungsdienst verfügt, fahren Sie mit
über den SnapServer
Herstellen einer Verbindung mithilfe des Gerätenamens
Dieser Schritt erfordert, dass Namensauflösungsdienste zur Verfügung stehen
(DNS oder ein äquivalenter Dienst).
1. Suchen Sie den Servernamen.
Der standardmäßige DX2-Name ist „SNAP-nnnnnnn". nnnnnnn steht dabei für
die Gerätenummer. Die Servernummer ist eine eindeutige reine Zahlenfolge, die
auf einem unten am Server befestigten Etikett vermerkt ist.
2. Geben Sie in einem Webbrowser den Server-URL ein:
Geben Sie zum Beispiel „http://SNAPnnnnnnn" (mit dem standardmäßigen
DX2-Namen) ein.
3. Drücken Sie
Interface herzustellen.
4. Geben Sie im Anmeldungsdialogfeld als Benutzername admin und als Passwort
admin ein. Klicken Sie dann auf
6
5. Schließen Sie den Anfangskonfigurations-Assistenten ab.
5 - Ethernet 1 Anschluss
6 - SAS-Karten-Anschluss
Während sich das System in diesem Zustand befindet sollte unter keinen
„Erstmaliges Herstellen einer
„Herstellen einer Verbindung mithilfe des
„Herstellen einer Verbindung
Manager" fort.
(Eingabe), um eine Verbindung mit dem Web Management
Enter
OK
.
– 5 –
Herstellen einer Verbindung über den SnapServer Manager
SnapServer Manager (SSM) ist eine Verwaltungsanwendung, die
auf Java basiert, plattformunabhängig ist und auf allen gängigen
Plattformen läuft. SSM bietet Administratoren eine Schnittstelle,
von der aus sie jeden SnapServer im Netzwerk erkennen können.
Sie können SSM von folgender Adresse herunterladen und
installieren:
http://docs.overlandstorage.com/ssm
Stellen Sie sicher, dass sich der Computer, auf dem Sie SSM
installieren, im selben Netzwerksegment befindet wie Ihr SnapServer.
SnapServer Manager-Schritt
1. Starten Sie SSM.
SSM erkennt alle SnapServer im lokalen Netzwerksegment und zeigt die
entsprechenden Informationen auf der Hauptkonsole an. Wenn Sie nicht über
einen DHCP-Server verfügen, kann es zu einer Verzögerung kommen, bevor das
Gerät im Netzwerk angezeigt wird.
HINWEIS: Um zwischen mehreren SnapServern zu unterscheiden, müssen Sie eventuell
die zugehörigen Standard-Gerätenamen suchen, wie im vorhergehenden Schritt
beschrieben.
2. Klicken Sie mit der rechten Maustaste auf den Gerätenamen und wählen Sie
Launch Web Administration (Web-Administration starten).
3. Melden Sie sich am Web Management Interface an.
Geben Sie als Benutzernamen admin und als Passwort admin ein. Klicken Sie
dann auf
OK
.
4. Schließen Sie den Anfangskonfigurations-Assistenten ab.
Ihr DX2 ist für die Konfiguration auf Ihre spezifische Umgebung und Anforderungen bereit.
Schritt 7
Benutzerhandbücher
Einzelheiten zur Konfiguration Ihres SnapServerDX2 finden
Sie im SnapServer Administrator's Guide for GuardianOS
(SnapServer Administrator-Handbuch für GuardianOS) bzw.
den GuardianOS Release Notes (GuardianOS Versionshinweise).
Sie sind online unter folgender Adresse verfügbar:
http://docs.overlandstorage.com/snapserver
Auf der Website finden Sie diese Kurzanleitung auch in
anderen Sprachen.
Garantie und technischer Support
Informationen zu Garantie sowie technischem Support erhalten
Sie unter
Contact Us
(Kontakt) auf unserer Website:
http://www.overlandstorage.com/company/contact-us/
index.aspx
Informationen über den Kontakt zum technischen Support von
Overland finden Sie auf unserer
Support kontaktieren
http://docs.overlandstorage.com/support
Weitere Service-Informationen finden Sie in unserem
Experten Knowledge
Base-System:
http://support.overlandstorage.com/kb
http://support.overlandstorage.com
Zusätzlichen technischen Support erhalten Sie im Internet auf der
Storage. Sie können sich mit Overland Storage auch über die Informationen auf der Seite
unserer Website in Verbindung setzen.
OD11005
06/2012
– 6 –
Website:
Support-Webseite von Overland
Kontakt
©2011-12 Overland Storage, Inc.
