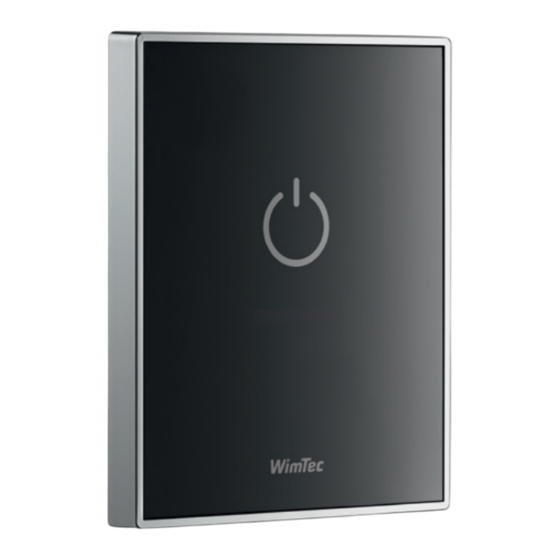

WimTec OCEAN U4 Montage- Und Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für OCEAN U4:

Werbung

Quicklinks

Diese Anleitung herunterladen
OCEAN U4
Montage- und Bedienungsanleitung
DE
Assembly and operating instructions
EN

Werbung

loading

Verwandte Anleitungen für WimTec OCEAN U4

Inhaltszusammenfassung für WimTec OCEAN U4

  • Seite 1 OCEAN U4 Montage- und Bedienungsanleitung Assembly and operating instructions...

  • Seite 2: Allgemeine Hinweise

    OCEAN U4 Allgemeine Hinweise Gratulation zum Kauf Ihres elektronischen Urinal- Druckspülers WimTec OCEAN U4. Damit Sie lange Jahre Freude mit dieser hochwertigen Armatur haben, empfehlen wir Ihnen folgende Punkte bei der Reinigung und Pflege zu beachten: milde, seifenhaltige Reinigungsmittel verwenden keine kratzenden, scheuernden oder säurehaltigen...

  • Seite 3: Technische Daten

    OCEAN U4 Technische Daten WimTec OCEAN U4 - 230 V: WimTec OCEAN U4 - 230 V: Betriebsspannung: 230 V 50 Hz Leistungsaufnahme: ca. 3 VA WimTec OCEAN U4 - 9 V: WimTec OCEAN U4 - 9 V: WimTec OCEAN U4 - 9 V:...
  • Seite 4 OCEAN U4 Legende WimTec OCEAN U4 Frontplatte: Vorderseite: Rückseite: AquaCap-Taster zum aktivieren einer Spülung Spülzeit-Regler Anschluss Magnetventil Anschluss 230 V Spannungs- versorgung bzw. Batteriemodul WimTec Rohbauset U2: Absperrventil Zulauf Schmutzsiebabdeckung Durchspülrohr Ablauf Urinalsteuerung WimTec OCEAN U4...

  • Seite 5: Montage

    Vorabsperrung wieder schließen. Schmutzsieb-Abdeckung öffnen. Schmutzsieb und Schmutzsieb-Abdeckung wieder einsetzen. Magnetventiladapter mit Dichtungen einsetzen (Flussrichtung beachten!). Kabel für Spannungsversorgung in das Rohbauset einziehen (nur bei 230 V Netzversion). Versorgungskabel mit Netzteil verbinden (nur bei 230 V Netzversion). Urinalsteuerung WimTec OCEAN U4...
  • Seite 6 Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! Netzteil bzw. Batteriemodul in Rohbauset einschieben. Montagerahmen ausrichten und festschrauben. Magnetventil mit Elektronikmodul verbinden. Netzteil bzw. Batteriemodul mit Elektronikmodul verbinden und bei Netzversion Spannungszufuhr aktivieren (Sicher- heitsschließimpuls beim Magnetventil erfolgt). Urinalsteuerung WimTec OCEAN U4...
  • Seite 7 OCEAN U4 ACHTUNG! Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! Vorabsperrung öffnen. Falls erforderlich Einstellungen am Elektronikmodul anpassen (siehe Seite 4). Frontplatte aufsetzen - Funktionsprüfung durchführen. Mit Schraube von unten sichern. Urinalsteuerung WimTec OCEAN U4...

  • Seite 8: Spülmengen-Übersicht

    7,0 s 10,0 s 2 bar 4,5 s 5,5 s 7,5 s 3 bar 3,0 s 4,5 s 6,0 s 4 bar 2,5 s 4,0 s 5,5 s 5 bar 2,5 s 4,0 s 5,0 s Urinalsteuerung WimTec OCEAN U4...
  • Seite 9 122 350 Netzteil 119 770 Schmutzfilter 122 220 Montagerahmen 122 695 O-Ring 122 701 Filterabdeckung (inkl. O-Ring) WimTec OCEAN U4 Frontplatte 122 213 Glas schwarz 222 074 Dichtung 3/4“ (5 Stk.) 221 312 Magnetventil-Adapter 112 206 Glas weiß 231 205...
  • Seite 10 OCEAN U4 Urinalsteuerung WimTec OCEAN U4...
  • Seite 11 OCEAN U4 Urinalsteuerung WimTec OCEAN U4...
  • Seite 12 WIMTEC Sanitärprodukte GmbH p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA t: +43 (0) 7473 5000 f: +43 (0) 7473 5000 - 500 m: verkauf@wimtec.com i: www.wimtec.com...
