Heiman HS1SA-M Bedienungsanleitung

HS1SA-M

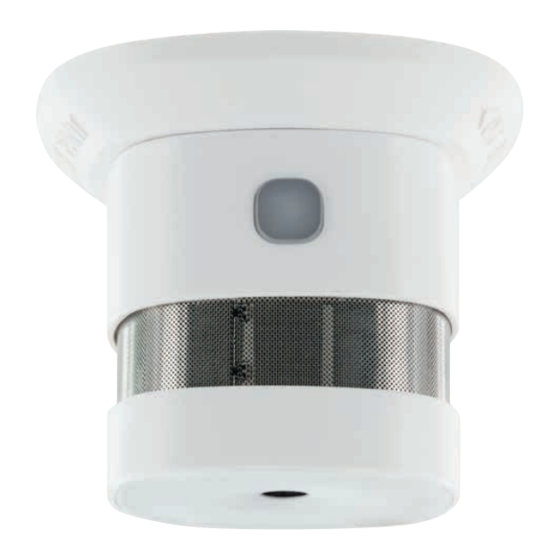

RAUCHSENSOR
Rev_b

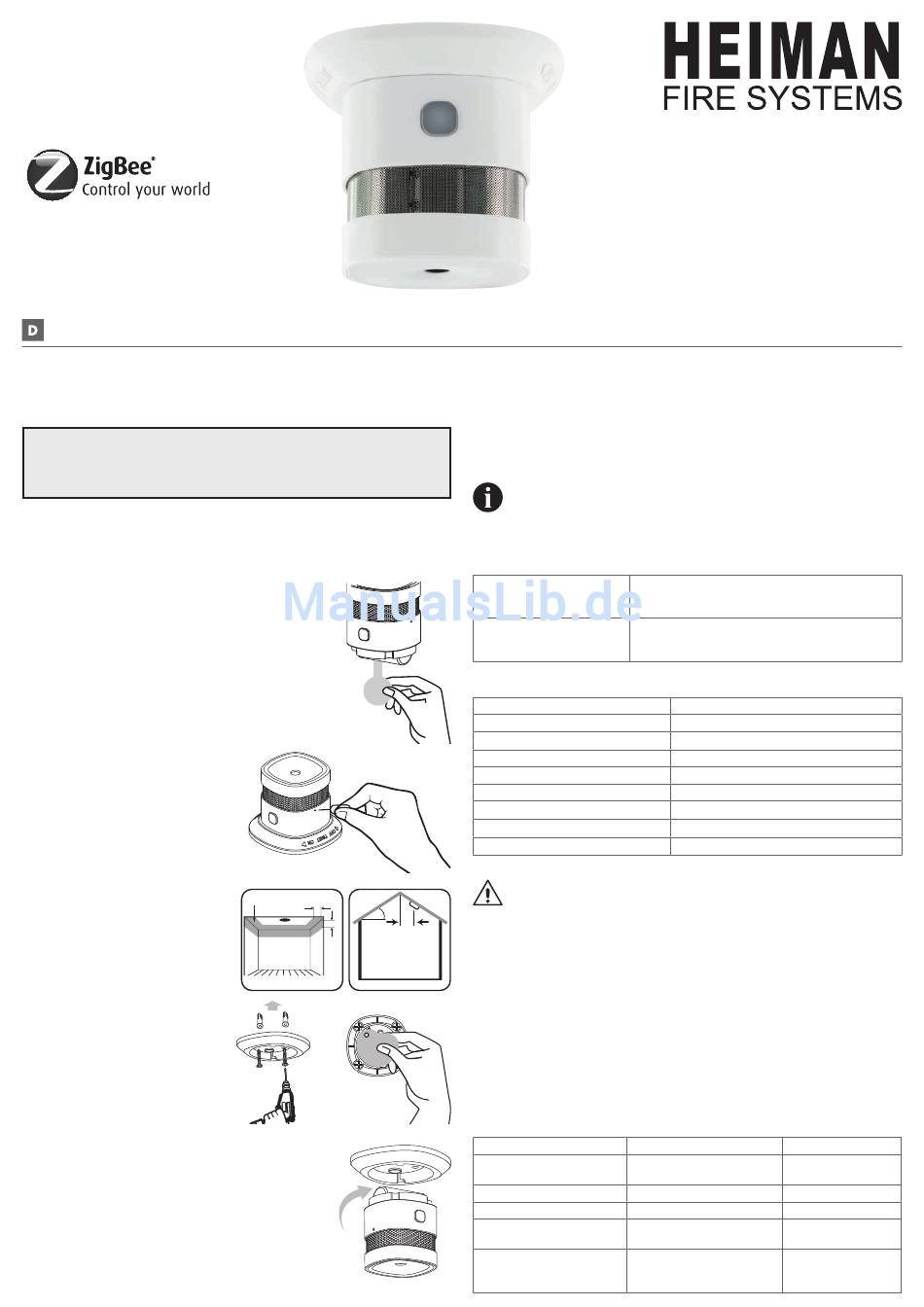

BEDIENUNGSANLEITUNG HS1SA-M
Herzlichen Glückwunsch und vielen Dank für den Kauf dieses Heiman
Produktes. Lesen Sie die Gebrauchsanweisung sorgfältig durch. Bewah-
ren Sie die Anleitung während der gesamten Lebensdauer des Produktes
auf und geben diese an nachfolgende Benutzer oder Besitzer weiter.
Einbuchen des Sensors
Versetzen Sie das Gateway (Controller) in den Einbuchungsmodus. (siehe
dazugehörige Bedienungsanleitung). Entfernen Sie die Batterieschutzfolie,
drücken Sie für 2 Sek. auf die Netzwerktaste, bis die grüne LED schnell blinkt.
Dies ist ein intelligenter Rauchsensor, der auf der ZigBee Wireless Networ-
king Technologie basiert. Aufgrund des äußerst geringen Stromverbrauchs des
Rauchsensors haben die Batterien eine besonders lange Lebensdauer. Sobald
der Sensor eine Rauchentwicklung erkennt, ertönt das Warnsignal und die rote
LED-Anzeige blinkt.
Einbindung
1. Entfernen Sie den Batterieschutz. Nehmen Sie dazu
den Sensor aus der Halterung, indem Sie ihn entge-
gen des Uhrzeigersinnes drehen.
2. Versetzen Sie das Gateway in den Einbuchungs-
modus: siehe dazugehörige Bedienungsanleitung
3. Netzwerk Taste
Netzwerktaste (im Loch)
2 Sekunden halten bis
grüne LED schnell
danach loslassen. Das Gerät wird
erkannt und in das Netzwerk einge-
bunden.
4. Installation des Rauchsensors
Wählen Sie den Installationsort
aus.
5. Befestigen Sie die Halterung mit
Schrauben an der Decke
ODER
entfernen Sie die Schutzfolie und
kleben den Sensor an die Decke.
6. Setzen Sie den Sensor in die Halterung ein.
Drehen Sie den Sensor dabei im Uhrzeigersinn.
für
die
blinkt,
50cm
>20°
50cm
7. Das Gerät aus dem Netzwerk entfernen
Versetzen Sie das Gateway in den Ausbuchungsmodus (siehe dazugehörige
Bedienungsanleitung). Danach führen Sie ein Reset durch.
8. Zurücksetzen auf Werkseinstellungen (Reset)
Halten Sie die Netzwerktaste für 5 Sekunden gedrückt, bis die grüne LED
langsam blinkt.
Hinweis:
Beim Einbuchen
zustand befinden.
LED-Anzeige der Geräte
Netzwerk hinzufügen
Netzwerk verlassen /
Reset
Technische Daten
Betriebsspannung
Standby Strom
Alarm Strom
Lautstärke
Umgebungstemperatur
Frequenzband
Reichweite
Abmessungen
Sendeleistung
Wichtige Hinweise
Verwenden Sie den Rauchsensor wie in dieser Bedienungsanleitung
beschrieben, um Schäden und Verletzungen zu vermeiden.
50–100cm
• Dieser Rauchsensor informiert ausschließlich über Rauchentwicklung. Er
dient nicht zur Erkennung von Gasentwicklung, Hitze oder Flammen sowie
zur Verhinderung oder Bekämpfung von Bränden.
• Dieser Rauchsensor ist nicht zur Verwendung in Feuchträumen, Bade-
zimmern und in der Küche geeignet.
• Die korrekte Funktion des Rauchsensors sollte regelmäßig überprüft werden.
• Reinigen Sie den Rauchsensor in regelmäßigen Abständen, um eine
Funktionsbeeinträchtigung durch Staub und Schmutz zu vermeiden.
• Versuchen Sie bei Funktionsstörungen des Gerätes nicht, selbst Reparaturen
vorzunehmen. Bitte kontaktieren Sie dazu den Hersteller.
Statusmeldungen
Status
Normale Funktion
Testmodus
Raucherkennung
Niedriger Batteriestand
Funktionsstörung
Sehr geehrter Kunde,
sollten Sie technischen Rat benötigen und Ihr
Fachhändler konnte Ihnen nicht weiterhelfen
kontaktieren Sie bitte unseren Distributor:
Schwaiger GmbH
Würzburger Straße 17
90579 Langenzenn
Hotline: +49 (0) 9101 702-199
www.schwaiger.de
muss sich der Sensor immer
Drücken Sie die Netzwerk-Taste für 2 Se-
kunden, die grüne LED blinkt (zweimal pro
Sekunde)
Drücken Sie die Netzwerktaste für 5 Sekunden.
Die grüne LED blinkt sechsmal (einmal pro
Sekunde)
DC 3 V (1xCR123A Batterie)
≤ 10 µA
≤ 60 mA
85 dB
-10°C ~ +50°C
2405-2480 MHz
ca. 15 Meter (je nach Baustruktur)
60 x 60 x 49,2 mm
< 1 mW
LED-Anzeige Alarmton
Rote LED leuchtet alle 53 Nein
Sekunden auf
Rote LED blinkt Schnelles Piepsen
Rote LED blinkt Schnelles Piepsen
Rote LED leuchtet einmal Alle 53 Sekunden
auf ertönt ein Piepsen
Rote LED blinkt alle Alle 53 Sekunden
53 Sekunden zweimal ertönt der Piepston
zweimal
im Werks-
