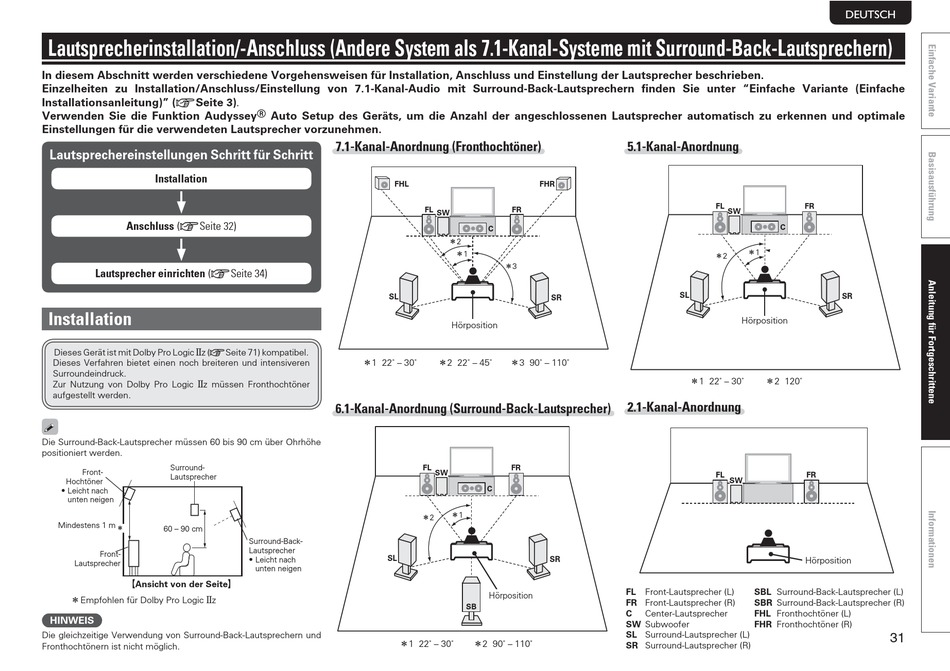

Lautsprecherinstallation/-Anschluss (Andere System als 7.1-Kanal-Systeme mit Surround-Back-Lautsprechern)

In diesem Abschnitt werden verschiedene Vorgehensweisen für Installation, Anschluss und Einstellung der Lautsprecher beschrieben.
Einzelheiten zu Installation/Anschluss/Einstellung von 7.1-Kanal-Audio mit Surround-Back-Lautsprechern finden Sie unter "Einfache Variante (Einfache
Installationsanleitung)" (vSeite 3).
Verwenden Sie die Funktion Audyssey ® Auto Setup des Geräts, um die Anzahl der angeschlossenen Lautsprecher automatisch zu erkennen und optimale
Einstellungen für die verwendeten Lautsprecher vorzunehmen.
Lautsprechereinstellungen Schritt für Schritt

Installation

Anschluss (vSeite 32)
Lautsprecher einrichten (vSeite 34)
Installation
Dieses Gerät ist mit Dolby Pro Logic gz (vSeite 71) kompatibel.
Dieses Verfahren bietet einen noch breiteren und intensiveren
Surroundeindruck.
Zur Nutzung von Dolby Pro Logic gz müssen Fronthochtöner
aufgestellt werden.
Die Surround-Back-Lautsprecher müssen 60 bis 90 cm über Ohrhöhe
positioniert werden.
Surround-
Front-
Lautsprecher
Hochtöner
• Leicht nach
unten neigen
Mindestens 1 m
z
60 – 90 cm
Front-
Lautsprecher
GAnsicht von der SeiteH
z Empfohlen für Dolby Pro Logic gz
HINWEIS
Die gleichzeitige Verwendung von Surround-Back-Lautsprechern und
Fronthochtönern ist nicht möglich.
69(16.$ 1('(5/$1'6
7.1-Kanal-Anordnung (Fronthochtöner)
FHL
FL
SL
z1 22˚ – 30˚
6.1-Kanal-Anordnung (Surround-Back-Lautsprecher)
FL
z2
Surround-Back-
Lautsprecher
SL
• Leicht nach
unten neigen
z1 22˚ – 30˚
(63$f2/ ,7$/,$12
FHR
FR
SW
C
z2
z1
z3
SR
Hörposition
z2 22˚ – 45˚ z3 90˚ – 110˚
FR
SW
C
z1
SR
Hörposition
SB
z2 90˚ – 110˚
)5$1d$,6

5.1-Kanal-Anordnung

FL FR
SW
C
z1
z2
SL
Hörposition
z1 22˚ – 30˚ z2 120˚
2.1-Kanal-Anordnung
FL
SW
Hörposition
FL Front-Lautsprecher (L) SBL Surround-Back-Lautsprecher (L)
FR Front-Lautsprecher (R) SBR Surround-Back-Lautsprecher (R)
C Center-Lautsprecher FHL Fronthochtöner (L)
SW Subwoofer FHR Fronthochtöner (R)
SL Surround-Lautsprecher (L)
SR Surround-Lautsprecher (R)
'(876&+
SR
FR
