BassreflexGehäuseInstallation
Bassreflex-CompVR Subwoofers? Absolut ... und mit voller Leistung! Diese Gehäuse besitzen massive
(rechteckige) Slot-Loading-Reflexöffnungen mit extrem niedriger Luftgeschwindigkeit, deren treibender
Bass Ihnen die „Haut auf den Knochen beben lässt"! Diese Boxen sind die Gehäuse der Wahl für
extreme Straßen-Bass- und Hochleistungs-Schalldruckwettbewerbe. Wenn Sie genug Platz haben und
das meiste aus Ihrem CompVR Subwoofer herausholen wollen, sollten Sie eines dieser
Bassreflexgehäuse versuchen. Sie werden nicht enttäuscht sein.
Das Bassreflex-Kompaktdesign erhöht die Basswirkung und eignet sich für beengte Platzverhältnisse.
Obwohl es das kleinste empfohlene Bassreflexgehäuse ist, ist die Leistung zwischen 30 und 80 Hz
deutlich höher als bei einer geschlossenen Box. Das SPL/Deep Bass Bassreflexmodell hat in diesem
wichtigen Frequenzbereich eine proportional höhere Leistung.
SPL/Deep Bass ist die größte und effizienteste Gehäuseform. SPL/Deep Bass liefert genug Leistung,
um Schalldruck-Wettbewerbe zu gewinnen, und erzeugt einen Bass, der bis „tief in den Keller" reicht.
Da drehen Leute den Kopf um, und der Puls schlägt schneller.
Modell: Bassreflex-Kompakt (Min.GehäuseVolumen)
CVR8 22,7 Liter + Hub der Reflexöffnung
3,8 x 20,3cm Öffnung, 52,7cm lang
Belastbarkeit = 75W RMS
CVR10 35,4 Liter + Hub der Reflexöffnung
5,1x26,7cm Öffnung, 50,8cm lang
Belastbarkeit = 300W RMS
CVR12 49,6 Liter + Hub der Reflexöffnung
6,4x31,8cm Öffnung, 50,8cm lang
Belastbarkeit = 300W RMS
CVR15 85,0 Liter + Hub der Reflexöffnung
7x39,4cm Öffnung, 65,4cm lang
Belastbarkeit = 500W RMS
HinweisezumGehäusebau
Verwenden Sie mindestens 1,9 cm dicke Faserplatten (MDF) und vergewissern Sie sich, dass alle
Fugen gut und sicher versiegelt sind. Die Pappschablone im Lieferkarton des CompVR kann als Vorlage
für das Ausschneiden des Lautsprechermontagelochs aus Ihrem Gehäuse verwendet werden.
Nachdem Sie Ihre Schallwand mit der Schablone markiert haben, müssen Sie direkt an der Linie
ausschneiden. All diese Designs benötigen interne Verstrebungen. Sie sollten zwischen den größeren
ungestützten Platten 5cm x 5cm bis 8cm x 8cm starke Dreiecksstützen verwenden. Siehe Abbildung 4.
Alle Volumen-Werte auf den folgenden Seiten schließen den Hub des Tieftöners mit ein. Bei
Bassreflexgehäusen muss der Hub der Reflexöffnung zum Enddesign hinzugezählt werden. Die
angegebenen Informationen über rechteckige Reflexöffnungen bieten die besten Ergebnisse. Kalkulieren
Sie die äußeren Dimensionen von der Öffnung und multiplizieren Sie "X x Y x Z", und fügen Sie dem
inneren Volumen diese Zahl von dem Gehäuse hinzu. Siehe Abbildung 5. Auf Grund der notwendigen
Länge von diesen Öffnungen wollen Sie die Öffnung entlang des Bodens und der hinteren Wände
falten. Bei diesen Modellen wäre die Verwendung runder Reflexöffnungen unpraktisch.
Bei der Installation darf die Reflexöffnung nicht gegen eine feste Oberfläche, wie eine Innenverstrebung,
Rückseite oder Wand des Kofferraums, einen Sitz oder eine Fahrzeugverkleidung ausgerichtet sein. Die
Reflexöffnung darf nicht verdeckt sein. Nehmen Sie die kleinste Abmessung der rechteckigen
Reflexöffnung oder den Durchmesser der runden Öffnung als Minimalabstand zwischen der
Reflexöffnung und einer Oberfläche, um einen freien Luftstrom sicherzustellen.
COMPVRSUBWOOFER
3
BassreflexSPL/DeepBass (Max.GehäuseVolumen)
34 Liter + Hub der Reflexöffnung
5,1x20,3cm Öffnung, 48,6cm lang
Belastbarkeit = 75W RMS
49,6 Liter + Hub der Reflexöffnung
6,4x26,7cm Öffnung, 50,8cm lang
Belastbarkeit = 300W RMS
63,7 Liter + Hub der Reflexöffnung
7,6x31,8cm Öffnung, 52,1cm lang
Belastbarkeit = 300W RMS
142 Liter + Hub der Reflexöffnung
7,6x39,4cm Öffnung, 55,9cm lang
Belastbarkeit = 500W RMS
Wenn Sie eine extrem glatte Basswiedergabe wollen, sollten Sie das CompVR-Gehäuse lose mit Polyfil
füllen. Bassreflexmodelle erfordern eine Abdeckung der Reflexöffnung (innerhalb der Box) mit
Bespannstoff, Maschendraht oder Streckmetall, damit das Polyfil nicht durch die Reflexöffnung
ausgeblasen wird. Die Verwendung von Polyfil verringert den Wirkungsgrad etwas, vertieft und erweitert
aber die Tiefbassleistung.
Weitere Hinweise zum Gehäusebau erhalten Sie, wenn Sie auf der Kicker-Internetseite
(www.kicker.com) auf SUPPORT klicken. Klicken Sie auf Technical Manuals und laden Sie dann das
KICKER Handbuch oder Tech Tips herunter. Wenn Sie immer noch offene oder spezifische Fragen
haben, können Sie den technischen Kundendienst unter support@kicker.com erreichen.

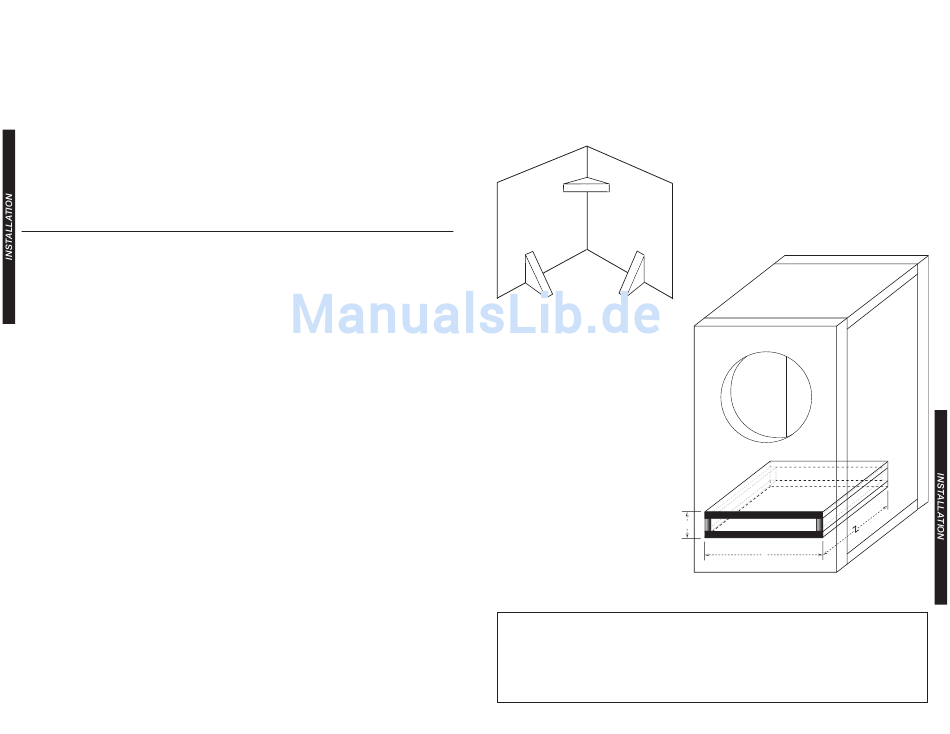

Abbildung 4
D
D D
D = 8cm x 8cm für CVR15, CVR12
D = 5cm x 5cm für CVR10, CVR8
Garantie
Nehmen Sie mit Ihren internationalen
Kicker-Fachhändler oder Vertrieb
Kontakt auf, um Details über die
Garantieleistungen in Ihrem Land zu
erfahren.
Bei Bassreflexgehäusen muss der Hub der Reflexöffnung zum Enddesign hinzugezählt werden. Die Dimensionen
für X, Y, und Z können sich ändern. Es kommt darauf an, die Dicke vom Material der Reflexöffnung.
HinweiszurBelastbarkeit
CompVR Subwoofer können in den empfohlenen Gehäusen (Minimum oder Maximum) massive
Leistungswerte verkraften. Die kleineren Gehäuse eignen sich am besten für beengte Platzverhältnisse.
Die größeren empfohlenen Gehäuse bieten bei den niedrigsten Frequenzen etwas mehr Bassleistung.
Die angegebenen Belastungswerte gehen davon aus, dass beide Schwingspulen verwendet werden.
Bei einem Lautsprecher mit zwei Schwingspulen sollten immer beide angeschlossen werden.
Pro Tipp: Sie sind ein ZX Mono-Verstärker
und ein paar Kabel weg von einem starken
Hifi-System! Die Kicker ZX Mono-Verstärker
machen es leicht, zu hartem Bass mit Ihrem
originalen Radio zu verbessern. Bitte fragen
Sie Ihren Kicker Händler nach die ZX
Verstärker Nachrüstung.
Y
X
03272007+07CompVR
Abbildung 5
