Kicker CVX12 Handbuch

Modelle:
Herzlichen Glückwunsch
Schreiben Sie bitte die
Kaufinformationen auf. Heben Sie Ihre
Quittung immer auf.
Verkabelungsoptionen
CompVX Subwoofer sind mit doppelten 2Ω (Ohm) oder doppelten 4Ω Schwingspulen erhältlich. Beide
Schwingspulen müssen an eine Verstärkerquelle angeschlossen werden. Der doppelte 2Ω Tieftöner
erzeugt einen 1Ω Lastwider-stand, wenn die Spulen parallel geschaltet sind, oder 4Ω bei
Reihenschaltung. Der doppelte 4Ω Tieftöner erzeugt einen 2Ω Lastwiderstand, wenn die Spulen parallel
geschaltet sind, oder 8Ω bei Reihenschaltung. Die Terminals mit den weißen Punkten sind für die erste
Schwingspule. Die Terminals mit den ganz roten bzw. schwarzen Markierungen sind für zweite
Schwingspule. Siehe Abbildungen 1 und 2.

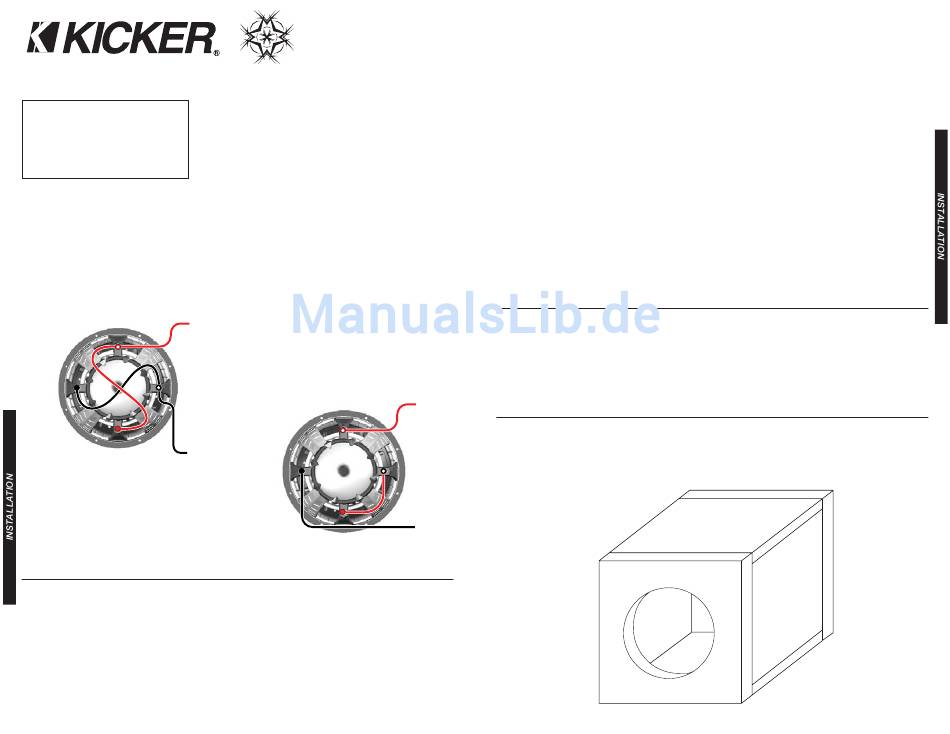

Abbildung 1
Spule 1 +
Spule 2 -
Spule 2 +
ParallelerAnschluss
Doppelte 2Ω = 1Ω Lastwiderstand
Doppelte 4Ω = 2Ω Lastwiderstand
Leistung
Modell:
Nennimpedanz [Zn], Ohm [pro Spule]
Resonanzfrequenz [fs], Hz
Spitzenbelastbarkeit, Watt (RMS)
Gesamter Q-Faktor [Qts]
Äquivalentes Volumen [Vas], Kubikfuß (l)
Äußere Rahmenabmessung, Zoll (cm)
Montageloch-Durchmesser, Zoll (cm)
Montagetiefe, Zoll (cm)
CompVXSUBWOOFER
10
Handbuch für den
CompVXSubwoofer
CVX15 / CVX12 / CVX10
_______________________
Autorisierter Kicker-Händler:
_______________________
Kaufdatum:
_______________________
Lautsprecher-Modellnummer:
_______________________
Lautsprecher-Seriennummer:
Verstärker +
Lautsprecheranschluss
Reihenanschluss
Doppelte 2Ω = 4Ω Lastwiderstand
Doppelte 4Ω = 8Ω Lastwiderstand
Spule 1 -
Abbildung 2
Spule 1 +
Verstärker -
Lautsprecheranschluss
Spule 2 -
Spule 2 +
CVX10 CVX12
2 order 4 2 order 4
33,6 26,4
1200 (600) 1500 (750)
0,376 0,360
1,0 (28,6) 2,3 (65,4)
10 11/16 (27,1) 12 9/16 (31,8)
9 1/4 (23,5) 11 1/8 (28,3)
5 15/16 (15,0) 6 5/8 (16,8)
Geschlossene Gehäuse
Der CompVX Subwoofer ist so konzipiert, dass er mehr Leistung bietet als ein konkurrierender
Lautsprecher und in den empfohlenen geschlossenen Gehäusen hervorragend klingt. Diese geschlosse-
nen Gehäuseformen bieten die beste Wiedergabe und die meiste Energie bei den niedrigsten
Frequenzen, um 20 bis 30 Hz. Diese Gehäuseformen bietet einen massiven, treibenden Bass und kön-
nen mit extrem hohen Verstärkerleistungen betrieben werden.
Das hochleistende Aufhängungssystem des CompVX Subwoofer kann in einem größeren geschlosse-
nen Gehäuse betrieben werden. Dieses maximale Gehäusevolumen ist für Ultra-Soundqualitäts-
Anwendungen (SQ) ideal. Das SQ-Gehäuse bietet einen sehr flachen Frequenzgang und stark erweit-
erten Tiefbass.
Tieftöner der CompVX Subwoofer-Serie bieten in allen geschlossenen Gehäusen zwischen der
Kompakt- und der SQ-Größe gute Leistungen. Diese Systeme zeigen die Vorzüge beider
Gehäuseformen. Das Kompakt-Gehäuse bietet massiven Bass, während das SQ-Gehäuse eine erweit-
erte Tiefbassfrequenz liefert. Insgesamt klingt das System mehr wie das empfohlene Gehäuse, dem es
größenmäßig am nächsten ist. Diese Gehäuse-Empfehlungen gelten für den Luftraum innerhalb des
Gehäuses und schließen den Hub des Tieftöners mit ein. Alle Geschlossenen Gehäuse sollten mit 50%
lockerem Poly-Fil (polyester fiberfill) gefüllt werden. Machen Sie den Luftraum nicht größer als die SQ-
Empfehlung (maximales Gehäusevolumen).
Modell:
CVX10
22,7 Liter Belastbarkeit = 600W RMS
CVX12
28,3 Liter Belastbarkeit = 750W RMS
CVX15
51,0 Liter Belastbarkeit = 1000W RMS
Verstärker + Plattengrößen für Kompakt geschlossene Gehäuse mit 1,9 cm dicken Faserplatten:
Lautsprecher-
Modell:
Volumen, Liter
anschluss
CVX10 22,7
CVX12 28,3
CVX15
51,0
Spule 1 -
Verstärker -
Lautsprecher-
anschluss
CVX15
2 order 4
21,5
2000 (1000)
0,304
7,3 (207,7)
15 7/16 (39,2)
13 7/8 (35,2)
8 1/4 (20,9)
Geschlossene Gehäuse Kompakt
Platte A, cm Platte B, cm
34,3 x 34,3 34,3 x 25,7
36,8 x 36,8 36,8 x 27,9
43,8 x 43,8 43,8 x 34,3
Abbildung 3
B
A
Die Maße gelten für 2-Ohm-Modelle mit zwei Schwingspulen.
Nach etwa zwei Wochen erreicht der CompVX Subwoofer die optimale Bassleistung.
Geschlossene Gehäuse SQ
85,0 Liter Belastbarkeit = 300W RMS
130 Liter Belastbarkeit = 300W RMS
147 Liter Belastbarkeit = 500W RMS
Patte C, cm
30,5 x 25,7
33 x 27,9
40 x 34,3
C
11
