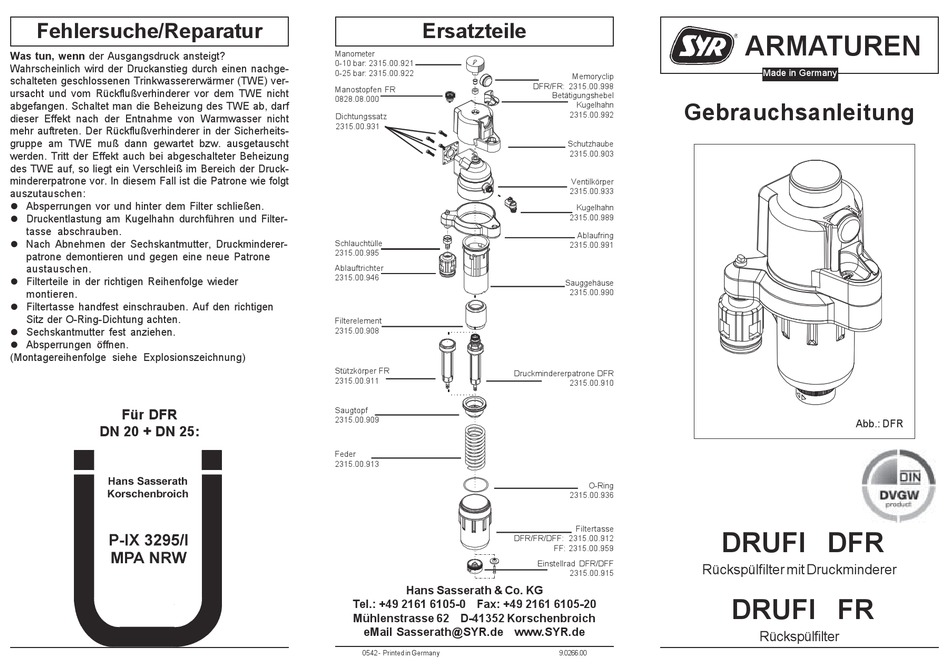

syr DRUFI DFR Gebrauchsanleitung Seite 2

Fehlersuche/Reparatur
Was tun, wenn der Ausgangsdruck ansteigt?
Wahrscheinlich wird der Druckanstieg durch einen nachge-
schalteten geschlossenen Trinkwassererwärmer (TWE) ver-
ursacht und vom Rückflußverhinderer vor dem TWE nicht
abgefangen. Schaltet man die Beheizung des TWE ab, darf
dieser Effekt nach der Entnahme von Warmwasser nicht
mehr auftreten. Der Rückflußverhinderer in der Sicherheits-
gruppe am TWE muß dann gewartet bzw. ausgetauscht
werden. Tritt der Effekt auch bei abgeschalteter Beheizung
des TWE auf, so liegt ein Verschleiß im Bereich der Druck-
mindererpatrone vor. In diesem Fall ist die Patrone wie folgt
auszutauschen:
! Absperrungen vor und hinter dem Filter schließen.
! Druckentlastung am Kugelhahn durchführen und Filter-
tasse abschrauben.
! Nach Abnehmen der Sechskantmutter, Druckminderer-
patrone demontieren und gegen eine neue Patrone
austauschen.
! Filterteile in der richtigen Reihenfolge wieder
montieren.
! Filtertasse handfest einschrauben. Auf den richtigen
Sitz der O-Ring-Dichtung achten.
! Sechskantmutter fest anziehen.
! Absperrungen öffnen.
(Montagereihenfolge siehe Explosionszeichnung)
Für DFR
DN 20 + DN 25:
Ersatzteile
Manometer
0-10 bar: 2315.00.921
0-25 bar: 2315.00.922
Manostopfen FR
0828.08.000
Dichtungssatz
2315.00.931
Schlauchtülle
2315.00.995
Ablauftrichter
2315.00.946
Filterelement
2315.00.908
Stützkörper FR
Druckmindererpatrone DFR
2315.00.911
Saugtopf
2315.00.909
Feder
2315.00.913
DFR/FR/DFF: 2315.00.912
Hans Sasserath & Co. KG
Tel.: +49 2161 6105-0 Fax: +49 2161 6105-20
Mühlenstrasse 62 D-41352 Korschenbroich
eMail Sasserath@SYR.de www.SYR.de
0542 - Printed in Germany
Memoryclip
DFR/FR: 2315.00.998
Betätigungshebel
Gebrauchsanleitung
Kugelhahn
2315.00.992
Schutzhaube
2315.00.903
Ventilkörper
2315.00.933
Kugelhahn
2315.00.989
Ablaufring
2315.00.991
Sauggehäuse
2315.00.990
2315.00.910
O-Ring
2315.00.936
Filtertasse
FF: 2315.00.959
Einstellrad DFR/DFF
Rückspülfilter mit Druckminderer
2315.00.915
9.0266.00
ARMATUREN
Made in Germany
Abb.: DFR
DRUFI DFR
DRUFI FR
Rückspülfilter
