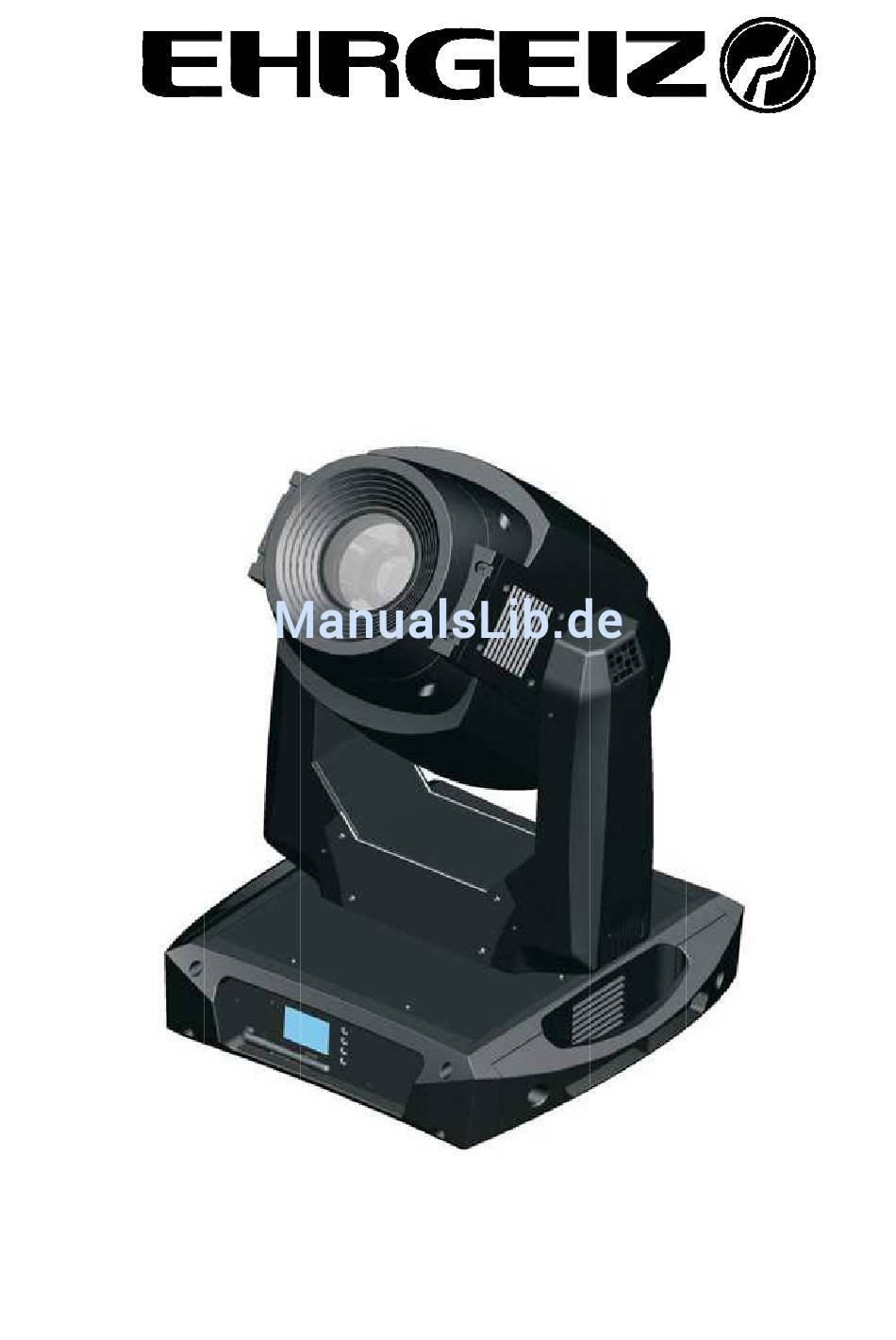

- Seite 1 BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG Cobalt Plus Spot 5R Cobalt Plus Spot 5R Cobalt Plus Spot 5R Cobalt Plus Spot 5R Cobalt Plus Spot 5R...
-
Seite 2: Inhaltsverzeichnis
COBALT PLUS Spot 5R Inhaltverzeichnis Sicherheitshinweise ............................3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............... 3 1.2. Aufhängung ............................9 Gerätebeschreibung ............................9 2.1. Maße ..............................10 Verbindungen ..............................11 3.1. Elektrische Verbindungen ........................11 3.2. DMX Verbindungen ..........................11 3.3. -
Seite 3: Sicherheitshinweise
COBALT PLUS Spot 5R 1. Sicherheitshinweise Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Freien) erlaubt. Es erlischt der Garantieanspruch, bei manuellen Veränderungen des Gerätes. Nur von ausgebildeten Fachkräften reparieren lassen. Benutzen Sie nur Sicherungen desselben Typs und nur Originalteile als Ersatzteile. - Seite 4 COBALT OBALT P PLUS Spot 5 LUS Spot 5R Der Garantieanspruch erlischt, bei Schäden die durch Nichtbeachtung der Anleitung verursacht Der Garantieanspruch erlischt, bei Schäden die durch Nichtbeachtung der Anleitung verursacht Der Garantieanspruch erlischt, bei Schäden die durch Nichtbeachtung der Anleitung verursacht Der Garantieanspruch erlischt, bei Schäden die durch Nichtbeachtung der Anleitung verursacht Der Garantieanspruch erlischt, bei Schäden die durch Nichtbeachtung der Anleitung verursacht Der Garantieanspruch erlischt, bei Schäden die durch Nichtbeachtung der Anleitung verursacht...
- Seite 5 COBALT OBALT P PLUS Spot 5 LUS Spot 5R Vergewissern Sie sich, dass eine Quetschung oder Beschädigung der Netzleitung durch scharfe Vergewissern Sie sich, dass eine Quetschung oder Beschädigung der Netzleitung durch scharfe Vergewissern Sie sich, dass eine Quetschung oder Beschädigung der Netzleitung durch scharfe Vergewissern Sie sich, dass eine Quetschung oder Beschädigung der Netzleitung durch scharfe Vergewissern Sie sich, dass eine Quetschung oder Beschädigung der Netzleitung durch scharfe Vergewissern Sie sich, dass eine Quetschung oder Beschädigung der Netzleitung durch scharfe...
- Seite 6 COBALT PLUS Spot 5R Als Umgebungstemperatur ist eine Temperatur zwischen 0° C und + 40° C einzuhalten. Vermeiden Sie direkte Sonneneinstrahlung und unmittelbare Nähe zu Heizkörpern. Dies ist auch für den Transport in geschlossenen Kraftfahrzeugen zu beachten. Es ist zu beachten, dass bei einer Umgebungstemperatur von 40° C eine relative Luftfeuchtigkeit von 50 % nicht überschritten werden darf.
- Seite 7 COBALT OBALT P PLUS Spot 5 LUS Spot 5R Lebensgefahr! Lebensgefahr! Lebensgefahr! Bei der Installation sind die Bestimmungen der BGV C1 (vor Bei der Installation sind die Bestimmungen der BGV C1 (vor Bei der Installation sind die Bestimmungen der BGV C1 (vor Bei der Installation sind die Bestimmungen der BGV C1 (vor Bei der Installation sind die Bestimmungen der BGV C1 (vor Bei der Installation sind die Bestimmungen der BGV C1 (vormals VBG 70) und EN...
- Seite 8 COBALT PLUS Spot 5R Soll das Gerät von der Decke oder von hoch liegenden Trägern abhängt werden, ist mit Traversensystemen zu arbeiten. Das Gerät darf keinesfalls so installiert werden, dass es frei im Raum schwingen kann. Bitte beachten Sie: Geräte können beim Herabstürzen zu schwerwiegenden Verletzungen führen! Haben Sie Zweifel an der Sicherheit einer möglichen Installationsform, dann führen Sie die Installation...
-
Seite 9: Aufhängung
COBALT OBALT P PLUS Spot 5 LUS Spot 5R 1.2. 1.2. Aufhängung Aufhängung Das Gerät kann grundsätzlich in jeder Position betrieben Gerät kann grundsätzlich in jeder Position betrieben Gerät kann grundsätzlich in jeder Position betrieben Gerät kann grundsätzlich in jeder Position betrieben Gerät kann grundsätzlich in jeder Position betrieben werden. -
Seite 10: Maße
COBALT PLUS Spot 5R XLR 3Pol female XLR 5Pol female 1. Kopf Hauptschalter 2. Arm 7. IEC Stromanschluss 3. Base 8. Sicherung 9. XLR 3Pol male 10. XLR 5Pol male 2.1. Maße 10 / 21... -
Seite 11: Verbindungen
COBALT PLUS Spot 5R 3. Verbindungen 3.1. Elektrische Verbindungen Wenn sie die Eingangsstromeinstellungen ändern möchten sehen sie bitte im Anhang nach. Verbinden sie das Gerät mit dem Stromnetz indem sie das mitgelieferte Stromkabel benutzen! Erde muss immer angeschlossen sein! Braunes Kabel Hellblaues Kabel Gelb-Grünes Kabel... -
Seite 12: Dmx Terminator Diagramm
COBALT PLUS Spot 5R 3.4. DMX Terminator Diagramm Für Installationen, bei denen das DMX Kabel lange Strecken überbrücken muss, oder von anderen Leitungen viel gestört werden kann, ist es sinnvoll einen Endwiderstand einzubauen.Der DMX Terminator ist einfach ein XLR Stecker der mit einem 120Ohm Widerstand zwischen Pin2 und Pin 3 ausgestattet ist. -
Seite 13: Auto Program
COBALT PLUS Spot 5R 4.2.3. Auto Program In dieser Funktion können sie das Gerät als Master, Standalone, oder Off definieren. 4.2.4. Music Control Mit dieser Funktion können sie die internen Programme musikgesteuert ablaufen lassen. 4.3. Information-Menü 4.3.1. Time Info In dieser Funktion können Sie die Laufzeit des Gerätes und die Gesamtlaufzeit des Gerätes einsehen, sowie die temporäre Laufzeit zurücksetzen. -
Seite 14: Fans Control
COBALT PLUS Spot 5R 4.5.1.2. No DMX Status Hier stellen Sie das Verhalten des Gerätes ein, wenn das DMX-Signal abreißt. Es gibt Automatic (Programm), Close (Shutter zu/keine Bewegung), Hold und Music (Sound to light). Die Grundeinstellung ist HOLD, was bewirkt, dass das zuletzt erhaltene Signal aktiv bleibt. -
Seite 15: Adjust
COBALT PLUS Spot 5R Im Falle eines Fehlers macht das Gerät zwei Resets, um den jeweiligen Fehler zu Bestätigen. Das Display zeigt an, welche Einheit von dem Fehler betroffen ist: „PAN, TILT, COLOR, RGobo, GOBO, PRISM, IRIS, ZOOM, FOKUS“ 4.7. Adjust Mit dieser Funktion können Sie die einzelnen Einheiten Manuell nachjustieren, bzw. -
Seite 16: Menü Übersicht
COBALT PLUS Spot 5R 5. Menü Übersicht 16 / 21... -
Seite 17: Dmx Tabelle
COBALT PLUS Spot 5R 6. DMX Tabelle Mode 1 Mode 2 Name Function Value PAN 8BIT 0-255 Pan 16BIT 0-255 TILT 8BIT 0-255 TILT 16BIT 0-255 max to min speed 0-225 blackout by movement 226-235 Speed pan/tilt movement blackout by all wheel changing... - Seite 18 COBALT PLUS Spot 5R Gobo 5 shake slow to fast 140-149 Gobo 6 shake slow to fast 150-159 Gobo 7 shake slow to fast 160-169 Gobo 8 shake slow to fast 170-179 Gobo 9 shake slow to fast 180-189 continious rotation of wheel...
- Seite 19 COBALT PLUS Spot 5R Macro 7 176-183 Macro 8 184-191 Macro 9 192-199 Macro 10 200-207 Macro 11 208-215 Macro 12 216-223 Macro 13 224-231 Macro 14 232-239 Macro 15 240-255 Frost 0~100% 0-191 Pulse opening fast to slow 192-223...
-
Seite 20: Technische Daten
COBALT PLUS Spot 5R Internal program 6 200-219 Internal program 7 220-239 Lamp on 240-255 7. Technische Daten Leuchtmittel: MSD Platinum 5R (Philips) Stromverbrauch: 315W AC220V/50Hz Volt: AC100 – 240V 50/60Hz Gewicht: 16kg 7.1. Geräte Charakteristik Kanäle: 17/15 DMX Kanäle gesamt Scan: Pan 540°... - Seite 21 COBALT PLUS Spot 5R Importeur: B&K Braun GmbH Industriestraße 2 D-76307 Karlsbad-Ittersbach www.bkbraun.com info@bkbraun.com 21 / 21...
