Inhaltszusammenfassung für Ehrgeiz CONTOUR AMBIENCE WASH 12 ZOOM

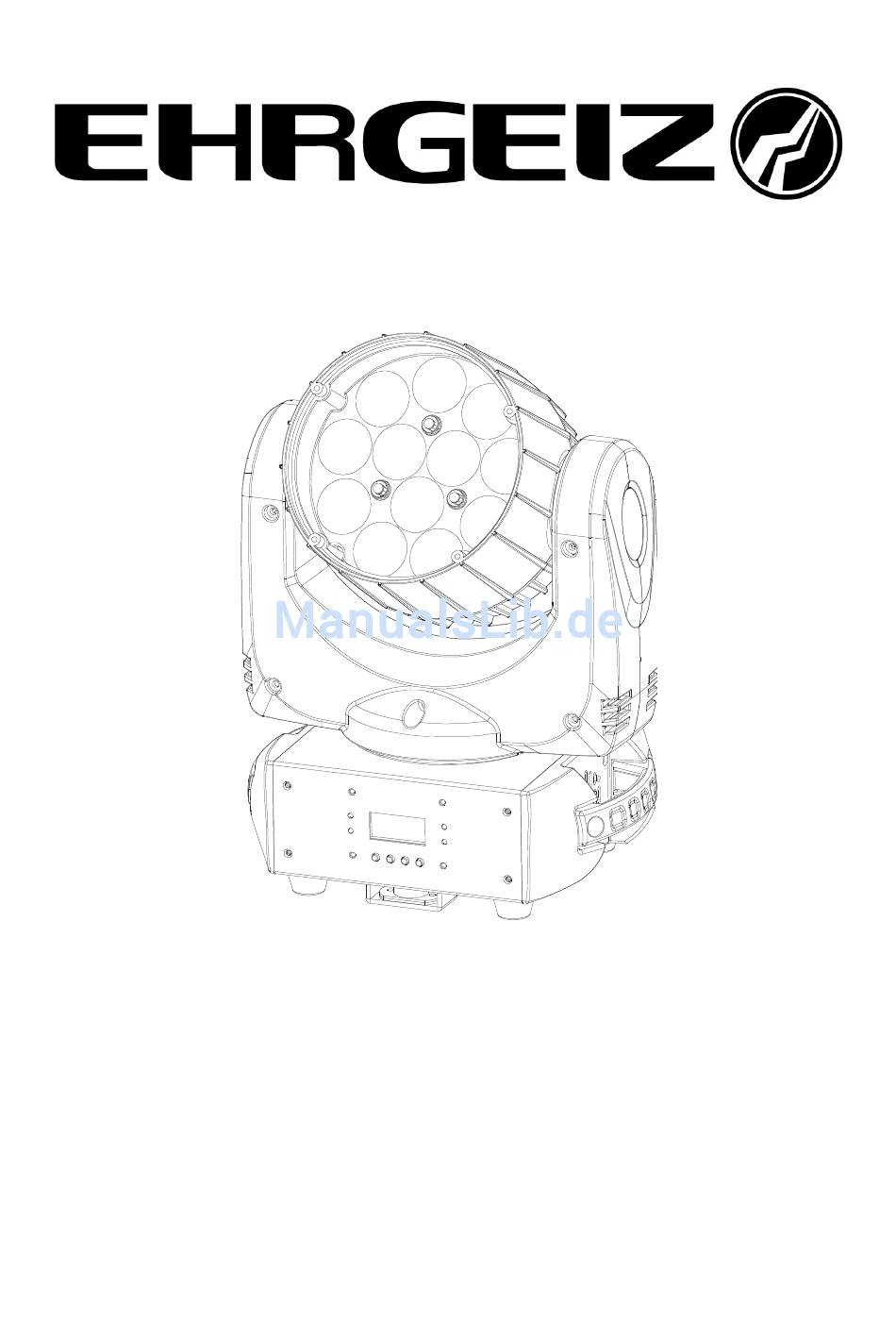

- Seite 1 Zoom BEDIENUNGSANLEITUNG CONTOUR AMBIENCE WASH 12 ZOOM...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Sicherheitshinweise.......................... 3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 Einführung ............................4 Technical data ..........................5 Key Features ............................ 6 Einrichtung ............................7 5.1. Bedienhinweise ........................7 5.2. Montage und Installation ......................7 5.3. DMX 512 Control Connections ....................8 5.3.1. -
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise ACHTUNG! ACHTUNG! ACHTUNG! ACHTUNG! ACHTUNG! Gefahr für Gefahr eines Gefahr durch Gefahr für die Heiße Leib und elektrischen Feuer Augen durch Oberfläche. Leben Schlags LED Licht Verbrennungs- Gefahr • Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Freien) erlaubt. -
Seite 4: Einführung
ACHTUNG! Der Garantieanspruch erlischt, bei Schäden die durch Nichtbeachtung der Anleitung verursacht werden. Der Hersteller und Importeur übernimmt für Folgeschäden die daraus resultieren keinerlei Haftung. Nur ausgebildete und unterwiesene Fachkräfte dürfen den korrekten elektrischen Anschluss durchführen. Alle elektrischen und mechanischen Anschlüsse müssen entsprechend der europäischen Sicherheitsnormen montiert sein. -
Seite 5: Technical Data
Vergewissern Sie sich, dass die verfügbare Spannung nicht höher ist als am Ende der Bedienungsanleitung angegeben. Stellen Sie sicher, dass das Netzkabel nie abgeknickt oder durch scharfe Kanten beschädigt wird. In solch einem Fall muss das Kabel durch jemand mit geeigneter Qualifikation ausgetauscht werden. Ziehen Sie den Netzstecker, wenn das Gerät nicht verwendet wird oder bevor Sie es reinigen. -
Seite 6: Key Features
4. Key Features • Kompaktes Design • Schneller und kräftiger Moving Head mit LED Bestückung • DMX 512 an steuerbar mit 14 Kanälen. • Perfektes Strobe mit sanfter Dimmung 0 – 100% • Einzigartiger Farb Makro Effekt • LC Display für einfache Navigation •... -
Seite 7: Einrichtung
5. Einrichtung 5.1. Bedienhinweise • Der Beam des Moving Heads ist für visuelle Dekorationszwecke gedacht. • Schalten Sie das Gerät nicht ein, wenn es großen Temperaturschwankungen ausgesetzt war, z. B. nach dem Transport. Aufgrund der umgebungsbedingten Veränderungen könnte das Gerät beschädigt worden sein. Stellen Sie daher sicher, dass es nicht betrieben wird, solange es nicht eine normale Temperatur erreicht hat. -
Seite 8: Dmx 512 Control Connections
Stehen Sie nie direkt unter dem Gerät, wenn Sie es montieren, entfernen oder warten. Stellen Sie, unabhängig von der Befestigungsart, die Sie für Ihren Contour Wash wählen, sicher, dass Ihr Gerät stets mit einem Sicherheitskabel gesichert ist. Das Gerät verfügt über eine integrierte Aufhängevorrichtung für ein Sicherheitskabel wie unten abgebildet. -
Seite 9: Dmx-512 Verbindung Mit Dmx Terminator
5.3.1. DMX-512 Verbindung mit DMX Terminator Für Installationen bei denen das DMX Kabel eine große Entfernung überbrücken muss oder das Gerät in einer elektrisch geräuschvollen Umgebung wie einer Diskothek betrieben wird, empfehlen wir, einen DMX Terminator zu verwenden. Dieser verhindert eine Verfälschung des digitalen Steuersignals durch elektrisches Rauschen. -
Seite 10: Hauptfunktionen
1. Display Zeigt die verschiedenen Menüs und die ausgewählten Funktionen an. 2. Power: Wenn die LED leuchtet bekommt das Gerät Strom. 3. DMX: Wenn die LED leuchtet liegt ein DMX Signal an. 4. Menu: Um die Programmierfunktionen auszuwählen 5. DOWN: um einen Schritt zurück zu gehen im ausgewählten Menü oder einen Wert zu verringern. -
Seite 11: Menü Baum
6.2.1. Menü Baum 11 / 18... -
Seite 12: Dmx Adress
6.2.2. DMX Adress Wählen sie DMX ADRESS im Menü aus und bestätigen sie mit ENTER. Die aktuelle Adresse wird auf dem Display blinkend angezeigt. Benutzen sie nun die UO/DOWN Tasten um die Adresse zu verändern von 001 bis 512. Sobald sie die gewünschte Adresse eingegeben haben drücken sie ENTER zur Bestätigung oder drücken sie MENU um das Menü... -
Seite 13: Back Light
sie ENTER zur Bestätigung oder drücken sie MENU um das Menü ohne Änderung zu verlassen. Halten und drücken sie den MENU Knopf für mindestens 2s oder warten sie 1 min bis die Änderung aktiv wird. 6.2.7. Back Light Wählen sie BACK LIGHT im Menü aus und bestätigen sie mit ENTER. Die aktuelle Einstellung blinkt auf dem Display. -
Seite 14: Reset
6.2.14. Reset Wählen sie das Menü RESET und drücken sie ENTER. Alle Einstellungen werden jetzt wieder auf den Werkszustand zurück gesetzt. 6.3. Adresse einstellen und berechnen Wenn sie einen handelsüblichen DMX Controller benutzen können sie Adressen von 001 – 512 in einem Universum vergeben. -
Seite 15: Kanalbelegung Dmx
7. Kanalbelegung DMX 15 / 18... - Seite 16 16 / 18...
-
Seite 17: Wartung Und Reinigung
8. Wartung und Reinigung Die folgenden Punkte sind bei einer Inspektion zu berücksichtigen. 1) Alle Schrauben zur Befestigung des Geräts oder von Teilen des Geräts müssen fest angezogen und dürfen nicht korrodiert sein. 2) Es dürfen keine sichtbaren Verformungen am Gehäuse, den Farblinsen, Befestigungen und Installationsorten (Decke, Aufhängung, Traverse) vorhanden sein. -
Seite 18: Ce Erklärung
9. CE Erklärung Hiermit erklären wir, dass unsere Produkte übereinstimmen mit den folgenden Spezifikationen und Maßnahmen des CE Zeichens in Übereinstimmung mit den Bestimmungen der elektromagnetischen Verträglichkeit (EMC) Direktive 89/336/EEC EN55103-1: 2009 EN55103-2: 2009 EN62471: 2008 EN 61000-3-2: 2006 + A1: 2009 + A2: 2009 EN61000-3-3: 2008 &...
