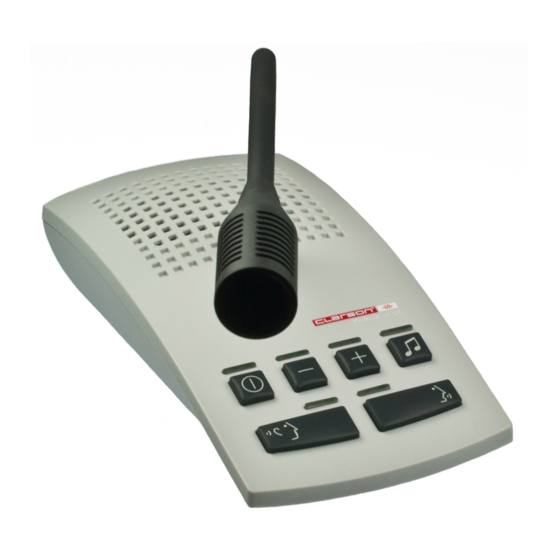

Clarson PUBLIC III CE Montageanleitung

Inhaltsverzeichnis
Tastenfunktionen, LED Signalisierung ....................................................................................................... 10
Betriebsart PTT ......................................................................................................................................... 10
Service-Einstellungen ................................................................................................................................ 11
Lautstärke-Einstellung .............................................................................................................................. 11
Externe Anschlüsse für Headset, Audio-Abspielgerät, Audio-Aufnahmegerät ......................................... 11
Montage-Hinweise .................................................................................................................................. 4/5
Montage Sprechanlage ........................................................................................................................... 6/7
Montage Sprechanlage mit Fußschalter ................................................................................................. 8/9
Mikrofon-Montage ................................................................................................................................. 7/9
Lautsprecher-Montage ........................................................................................................................... 7/9
Leistungsmerkmale

Offenes Gegensprechen

Push-to-talk

Headset-Schnittstelle

Sprechtaste durch Fußschalter bedienbar

Musikeinspielung

Aufnahmemöglichkeit

AEC (Automatic echo cancellation)

NR (Noise reduction)

NG (Noise gate)

Individuelle Einstellung der Lautstärke für Hören / Sprechen / Headset /
Audio über +/- Tasten

Symmetrischer Aufbau der Mikrofon-Eingänge
Technische Daten
Spannung/Strom ................................................................................................................... 15VDC/700mA
Maximale Leistungsaufnahme (wird begrenzt durch das Netzgerät) ................................................ <15W
Leistungsaufnahme im AUS-Zustand ............................................................................................... <0.15W
Maximale Ausgangsleistung (kein Dauerbetrieb) an 8Ω/Kanal .............................................................. 5W
Minimale Lautsprecherimpedanz ............................................................................................................ 8Ω
Audio IN-Eingangspegel/Eingangsimpedanz .................................................................. max. 100mV
REC OUT-Ausgangspegel/Ausgangsimpedanz ....................................................................... max.3V
Temperatur: .................................................................................................................................. 10 - 40 °C
Luftfeuchte: ........................................................................................ 20 % bis 75 % (nicht kondensierend)
Luftdruck: .................................................................................................................... 700 hPa bis 1060 hPa
(1)
Der Audio Eingang sollte mit der Kopfhörerbuchse des Musikeinspielgerätes verbunden werden.
Der Ausgangspegel am Musikeinspielgerät ist so zu wählen, dass bei maximal eingestellter Lautstärke in der Sprechanlage keine
Übersteuerung entsteht.
(2)
Der Wert ist abhängig von der eingestellten Lautstärke, der Sprechlautstärke und dem Abstand zum Mikrofon.
Intercom System Comfort Edition
Service- und Montageanleitung
(1)
/2kΩ
(2)
/2kΩ
PUBLIC III CE
35.054.011 07/2015
